VirtualLab Fusion應用：相干時間和相干長度計算器

摘要



在本用例中，我們介紹了一種計算器，它可以根據給定光源的波譜信息快速估計其時間相干特性。然后，可以將該計算器的結果自動復制到通用探測器中，以便在考慮時間相干性時應用近似方法，而無需對光源的波長光譜進行采樣。





打開相干長度和時間計算器

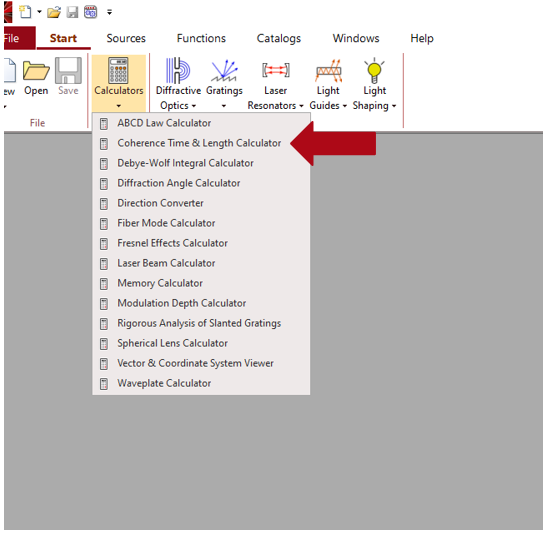

“相干長度和時間計算器”可以通過“開始”功能區下的“計算器”下拉列表訪問。

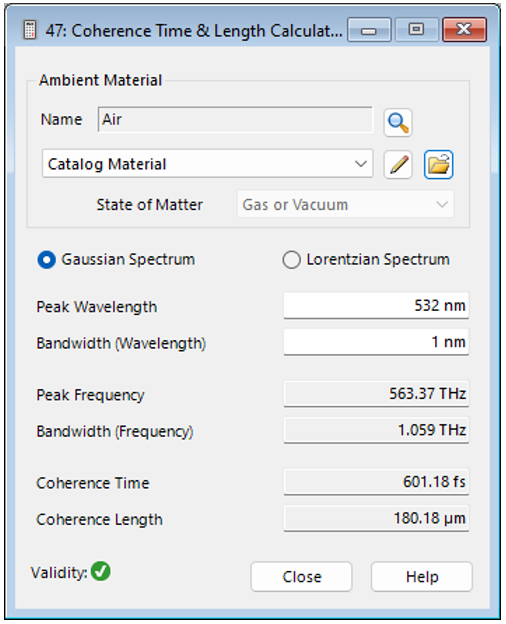

輸入值

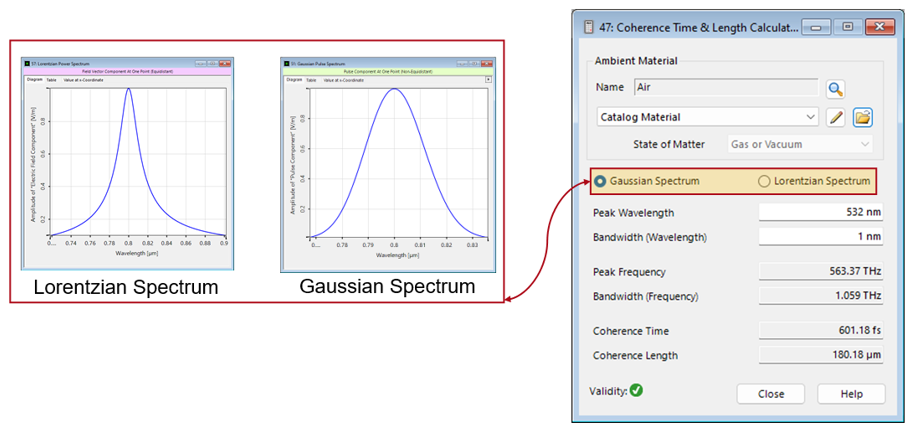

計算器允許規定介質、頻譜類型以及峰值波長和帶寬。所有其他相干相關量將自動計算。

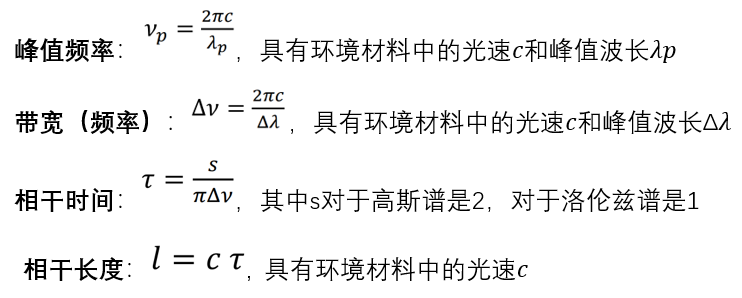

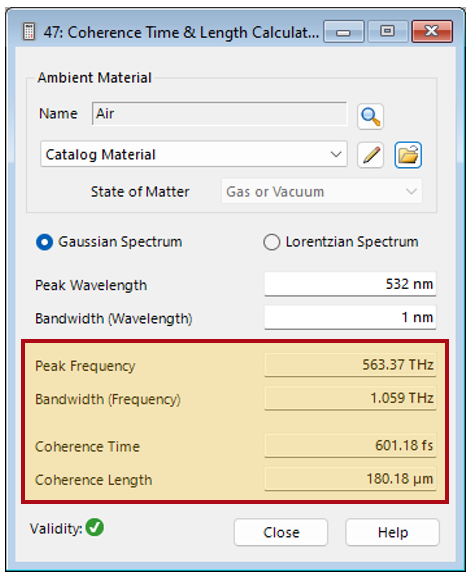

輸出值



連接到通用探測器

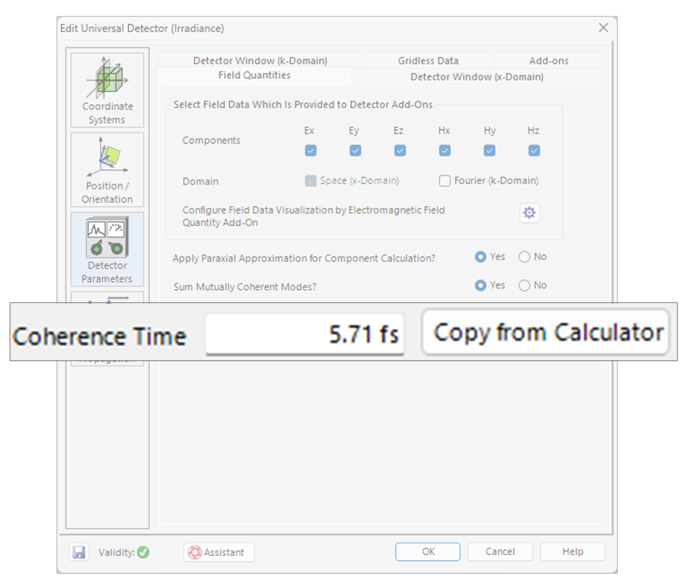

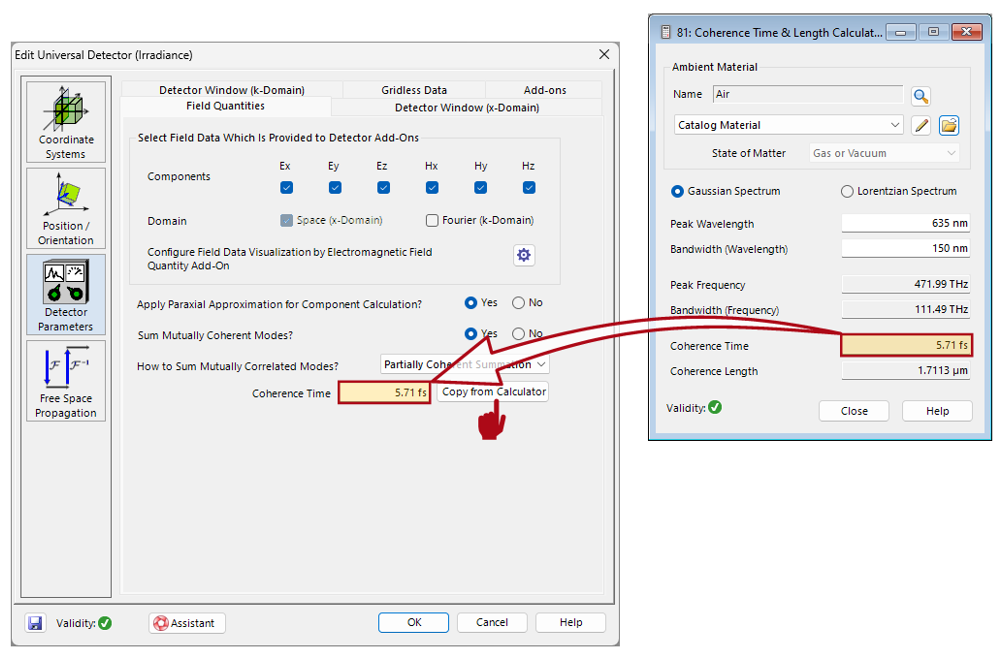

如果通用探測器是光學設置的一部分，則當”如何對相互關聯的模式求和”下”部分相干求和”選項被選中時,可以通過“從計算器復制”功能將該計算器的結果輕松地傳輸?shù)剿�述探測器。

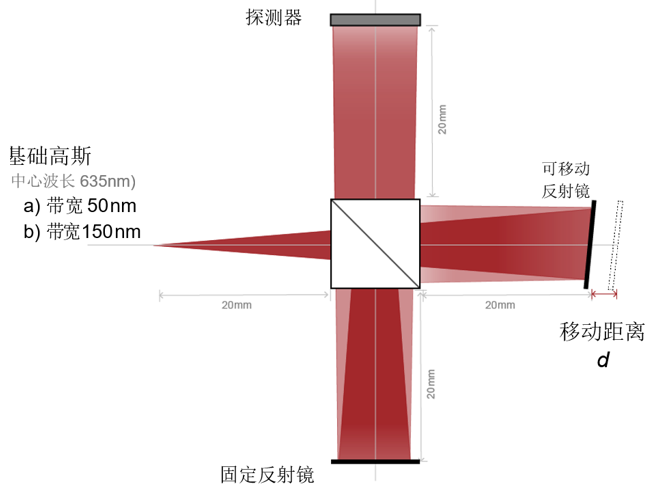

案例任務

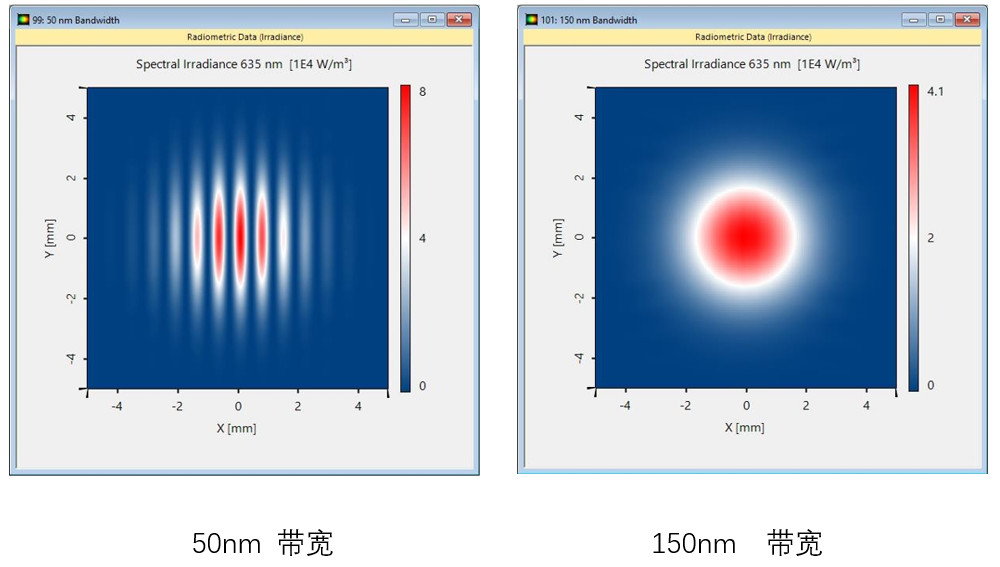

探測器平面的輻照度

50 nm帶寬的系統顯示出清晰的干涉圖案，該干涉圖案對于更高的帶寬消失。

兩個結果的路徑差相同，為2 µm。
