VirtualLab Fusion應用：衍射角計算器

摘要




衍射光柵的定義特征是其結構的周期性，根據傅里葉理論預測，這種周期性會導致入射光在透射和反射中被分成一組離散的級次。這些傳播級次的數量，以及每個級次的偏轉角度，取決于輻射的波長、光柵前后介質的折射率、結構的周期和入射角。這種依賴關系在數學上被編碼在光柵方程中。在這個使用案例中，我們介紹了VirtualLab Fusion的衍射角計算器，這是一種用于涉及光柵方程計算的便捷工具。

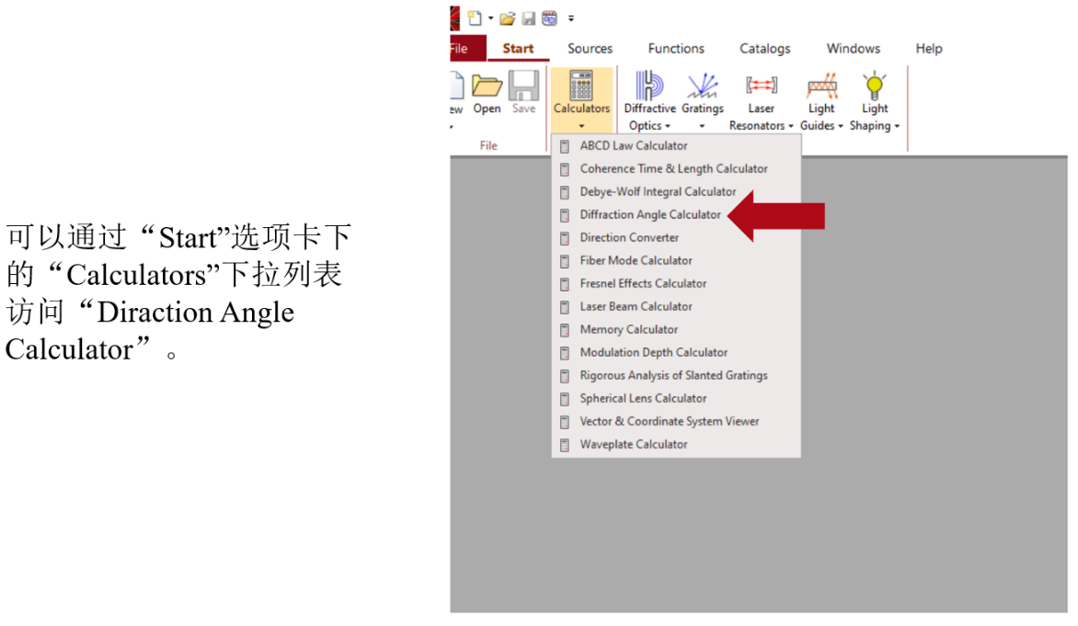

打開衍射角計算器

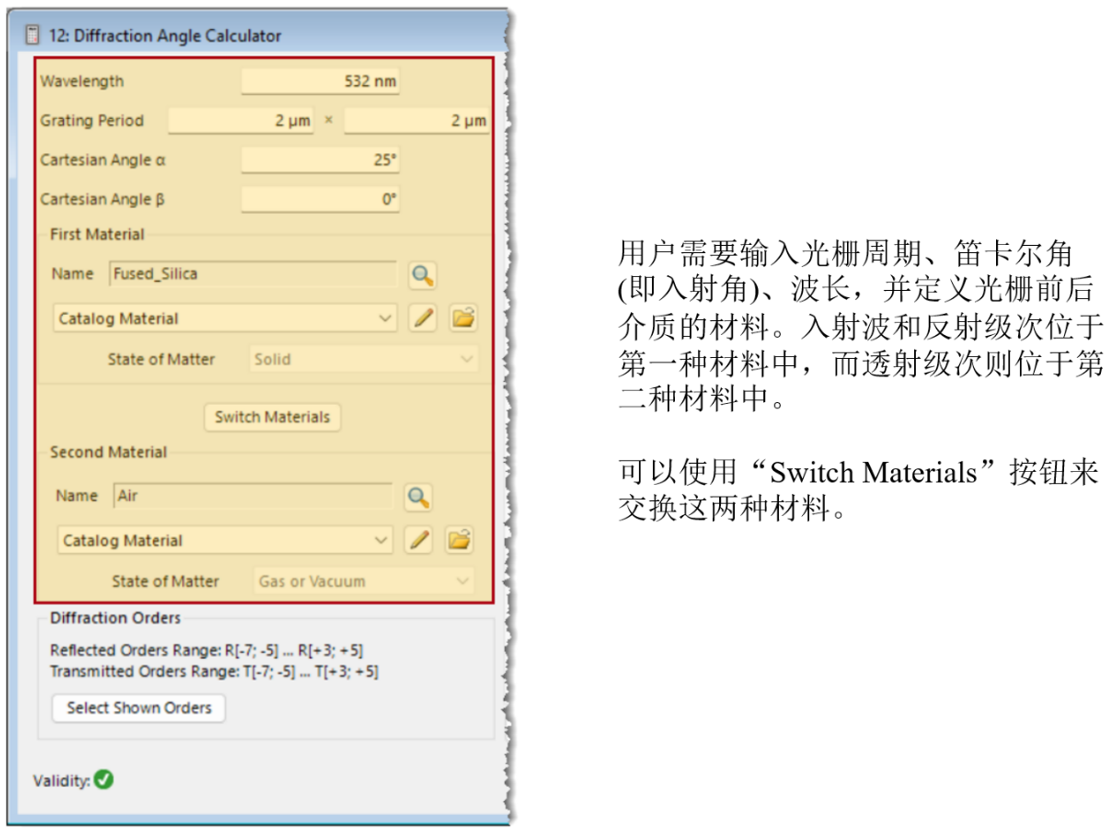

設置輸入?yún)��?shù)

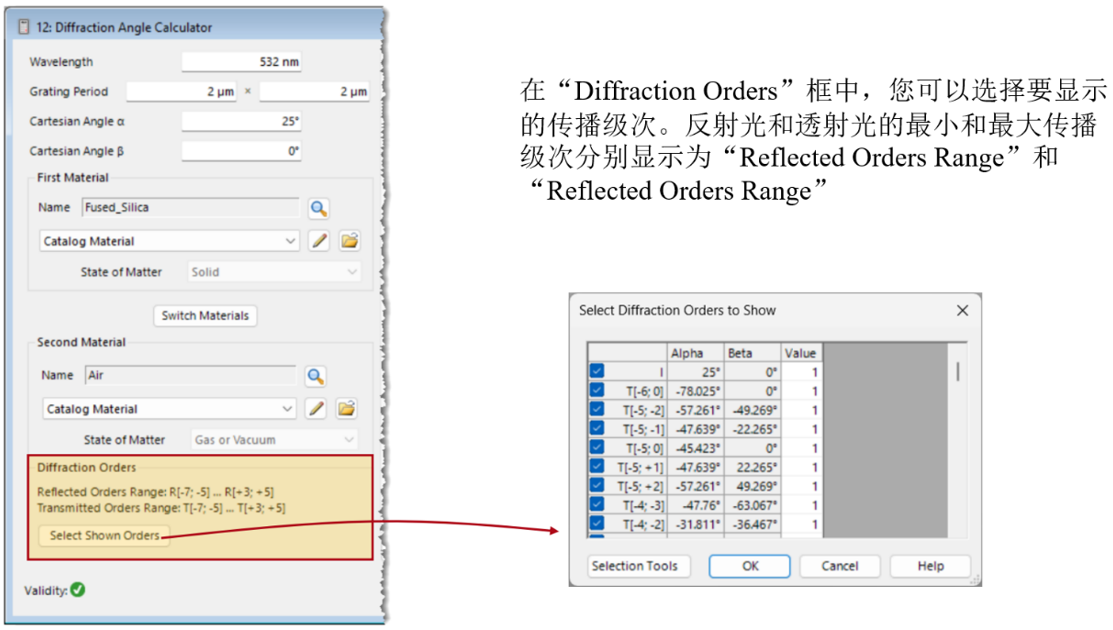

選擇要顯示的衍射級次

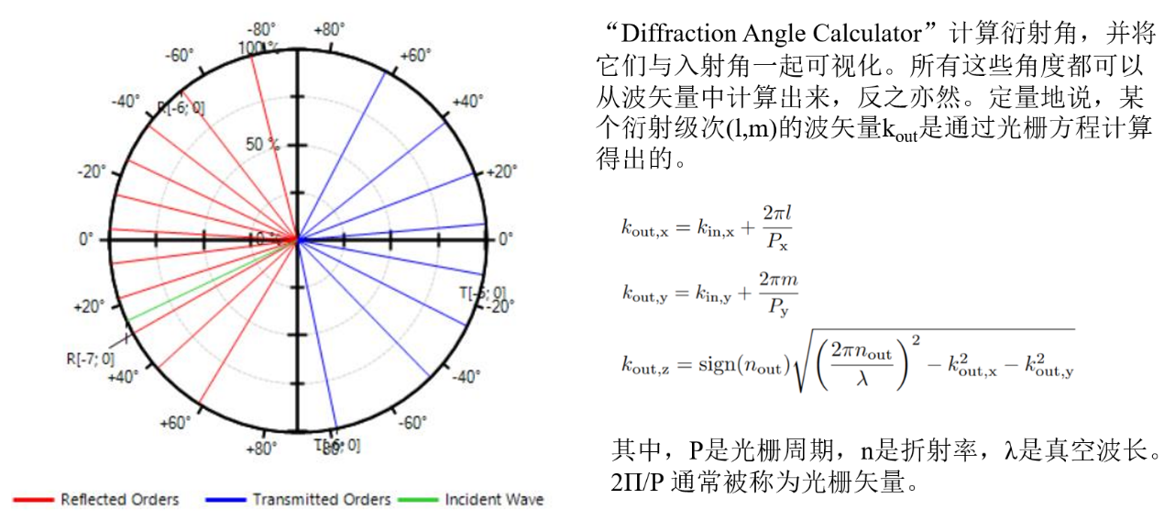

光柵方程

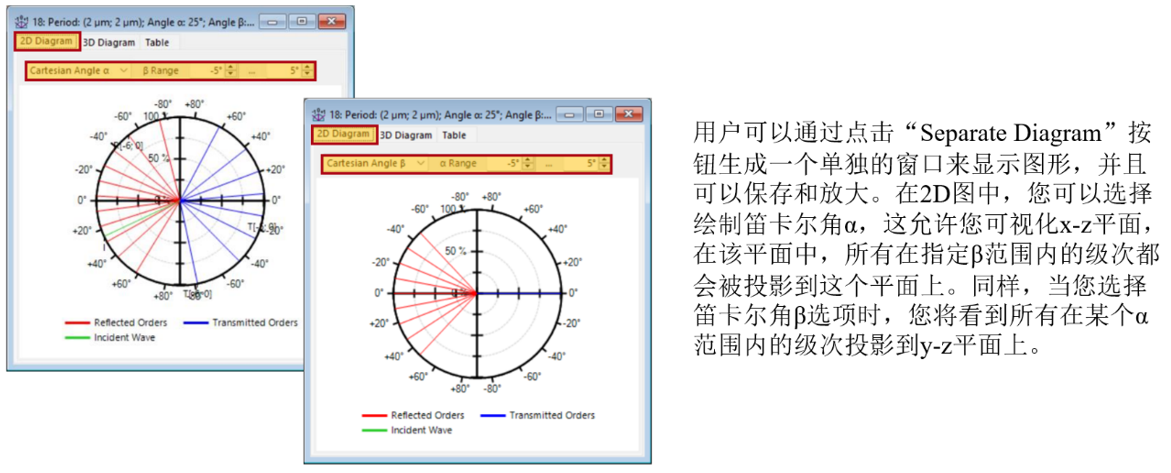

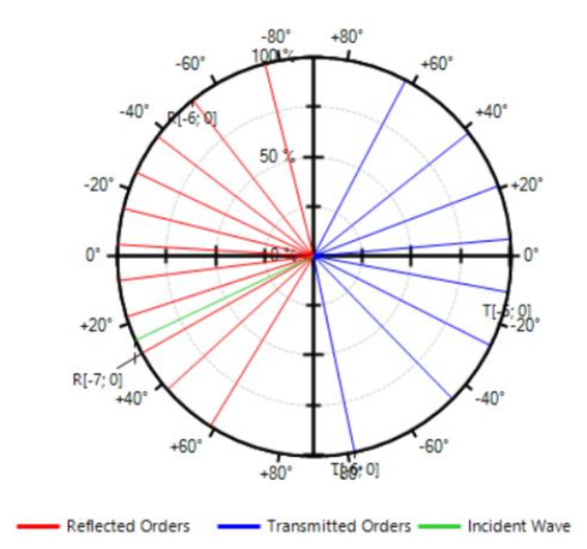

衍射級次圖

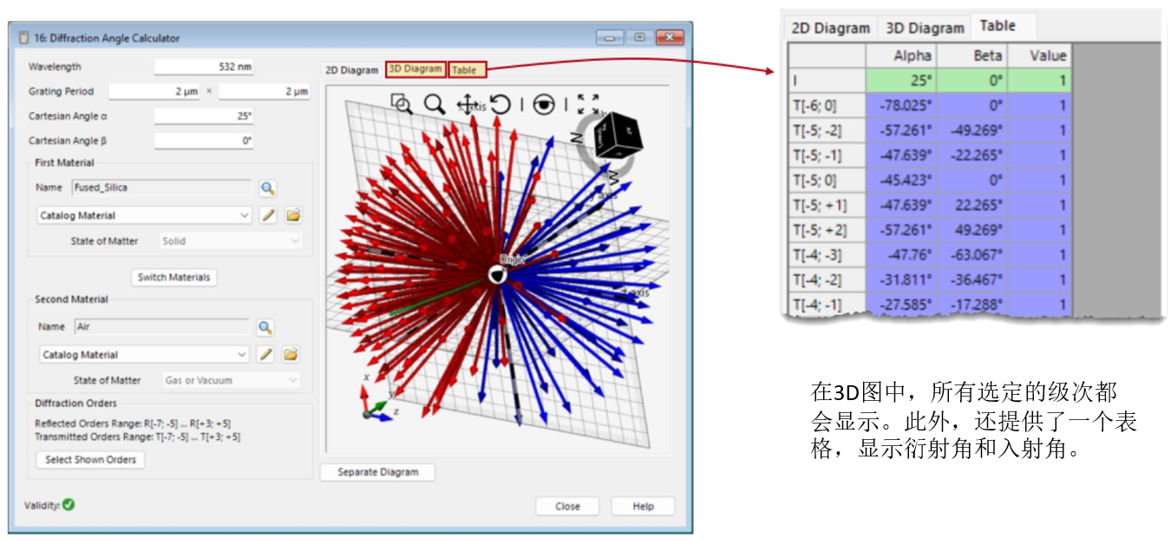

衍射級次圖

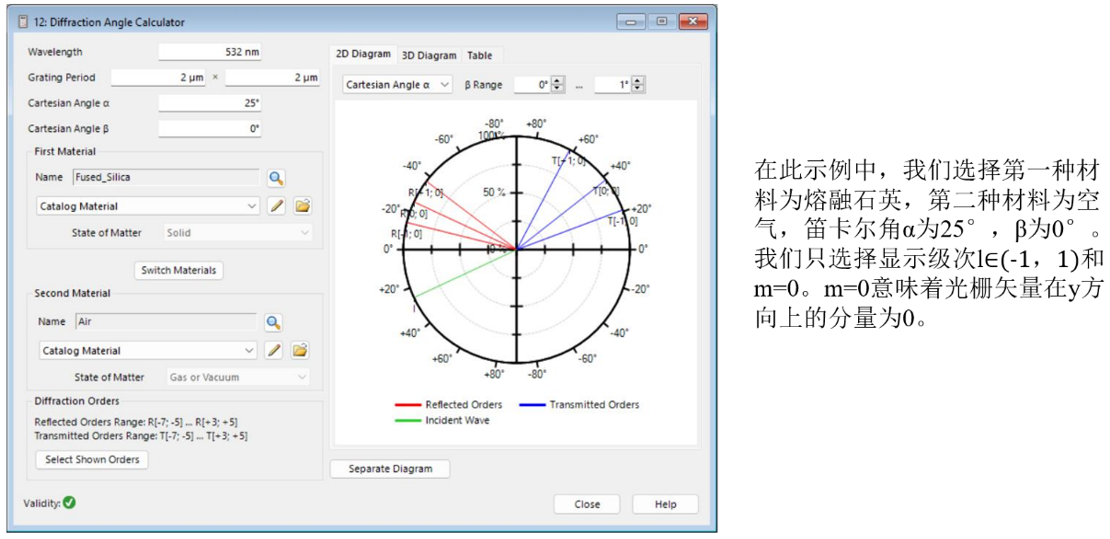

示例

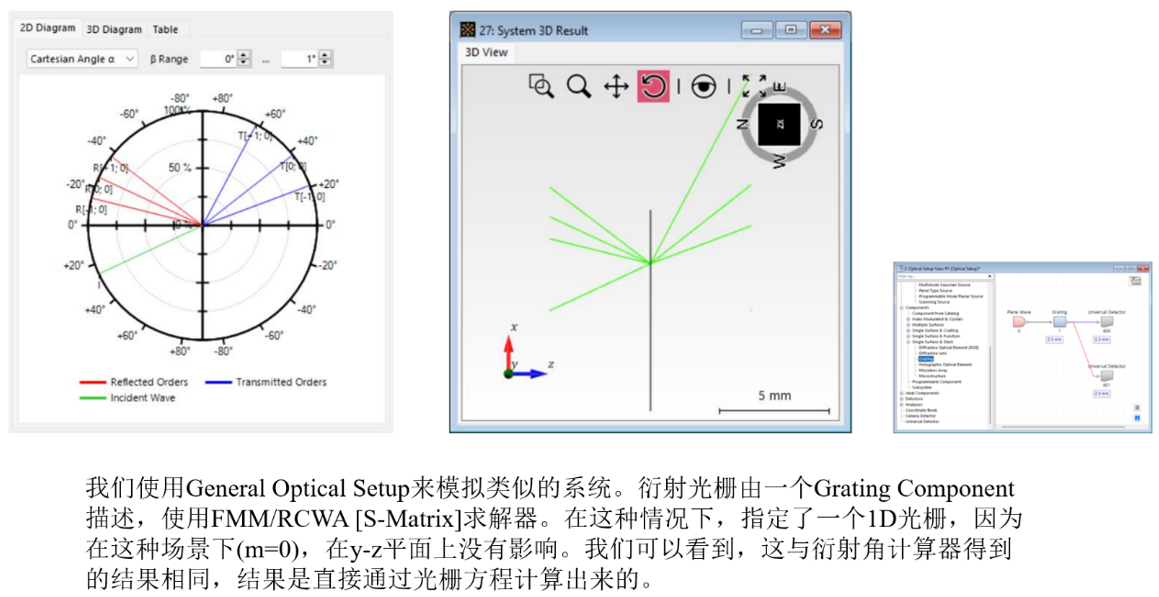

在一般光學設置中的示例

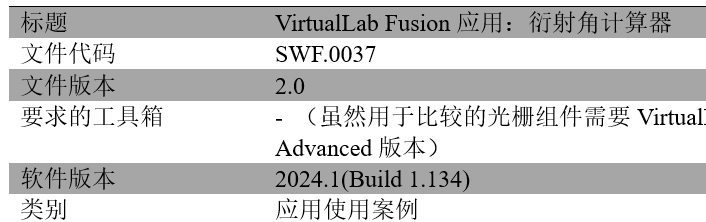

文件信息
