VirtualLab Fusion應用：功能性薄膜

摘要




現(xiàn)代膜層結構復雜，通常包含數百個不同的層。然而，在許多情況下，如果沒有給出結構參數，則整個結構的完整建模是不必要的或不可能的。對于這種情況，VirtualLab Fusion 提供了Functional Coatings，用戶可以通過指定或導入反射率和透射率數據來生成理想的膜層。

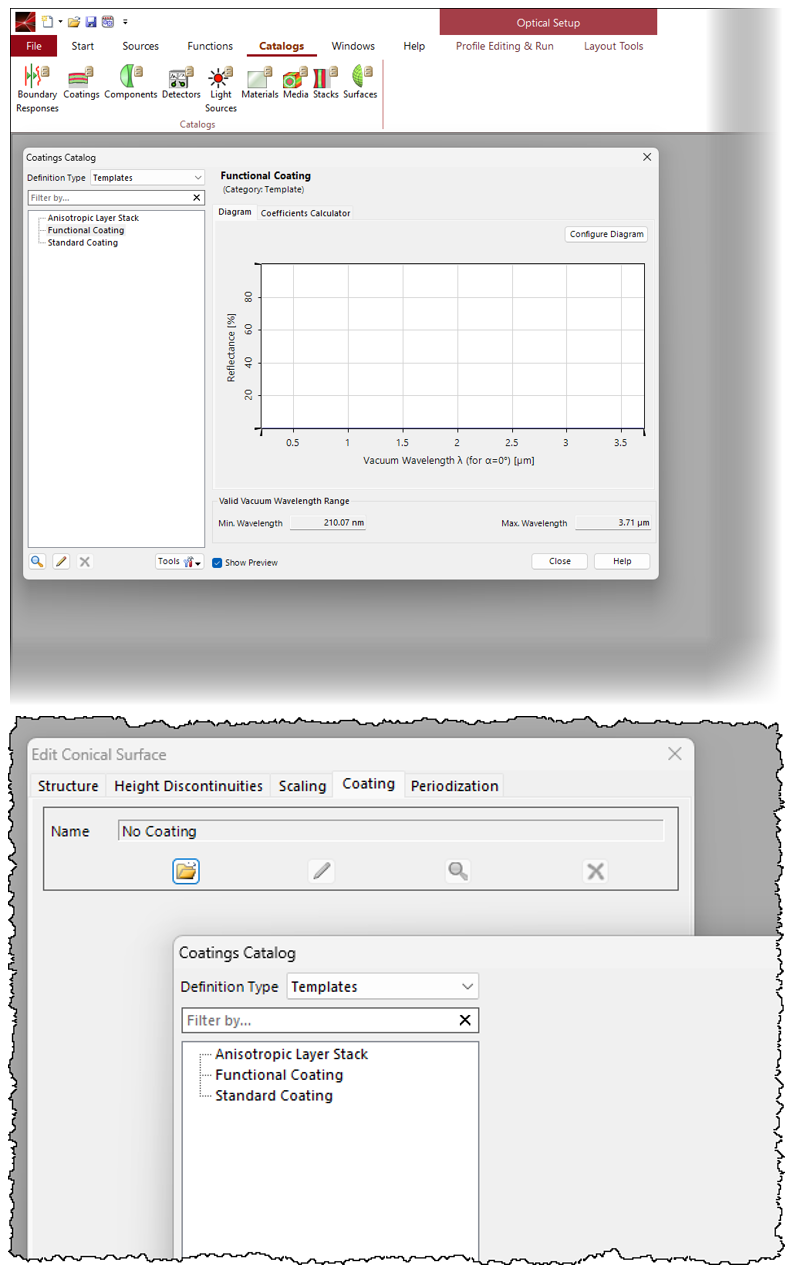

在哪里可以找到組件？



可以在主窗口的Coatings目錄中或支持它的所有表面（例如平面或曲面）的Coatings選項卡中定義Functional Coatings。

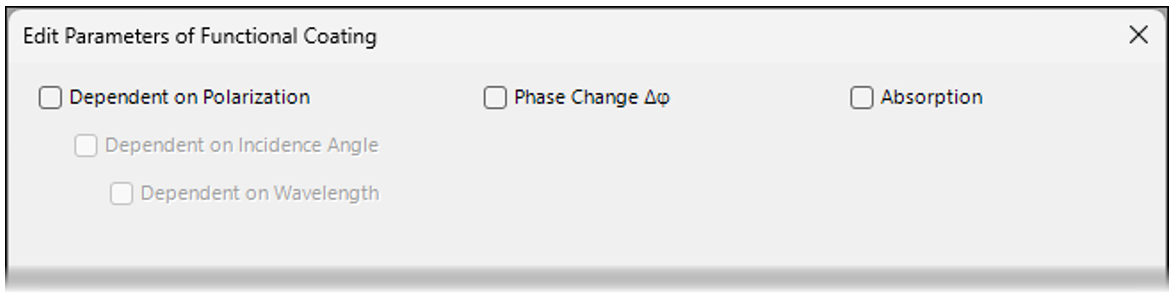

主要參數


功能膜層的選項窗口提供了三個主要參數，這些參數可能會向窗口引入附加參數：



Dependent on …：確定表面的反射率和透射率是否應統(tǒng)一定義或取決于偏振、入射角或波長。

Phase Change ∆φ：指定與表面相互作用時應向場添加多少相位。如果未選中，則將添加π相位，以從光密度較低的介質過渡到光密度較高的介質。

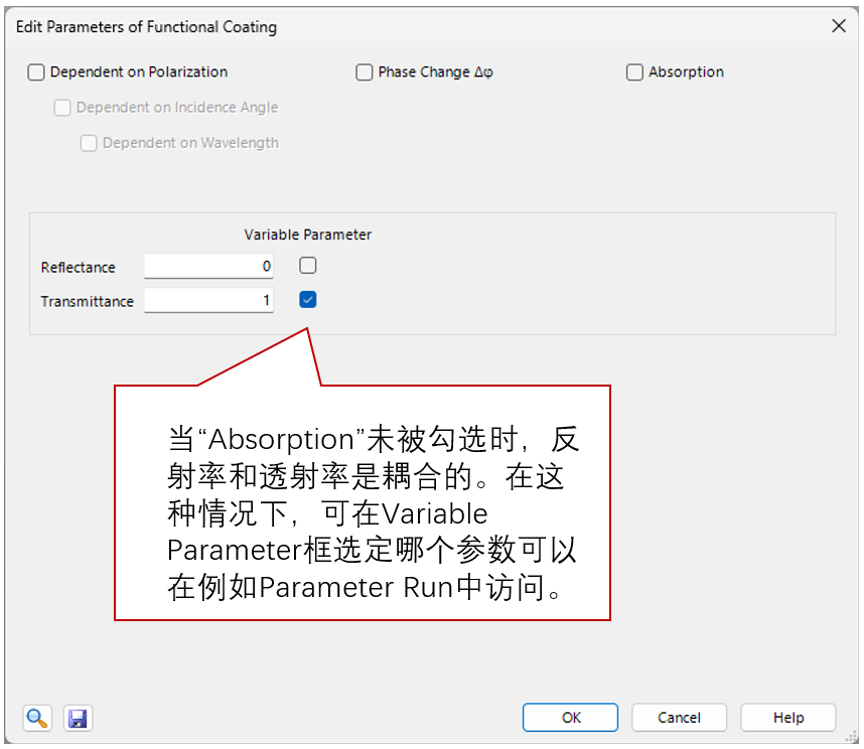

Absorption：未選中時，反射率和透射率可以彼此獨立定義，否則它們的總和將始終為 1。

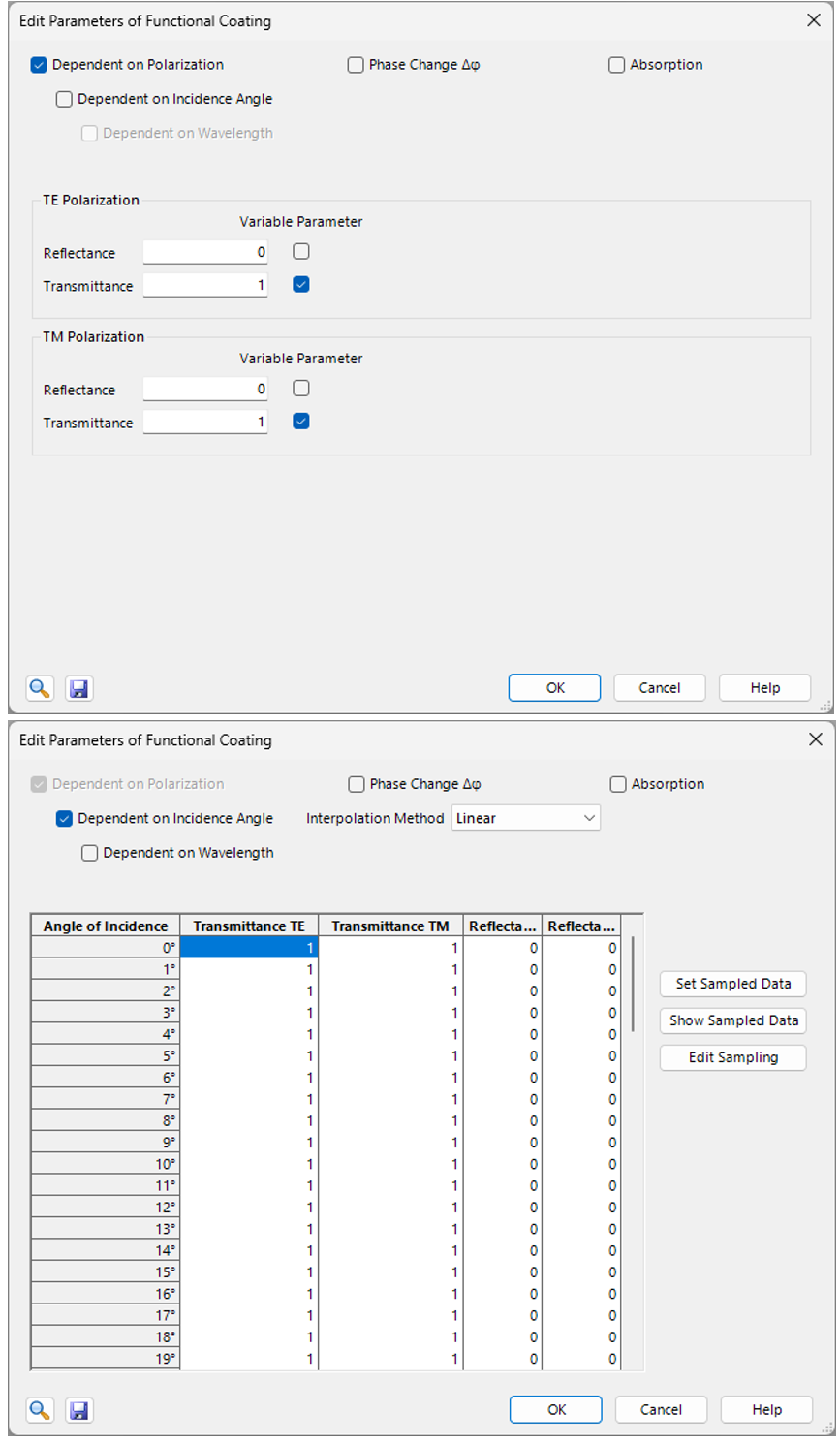

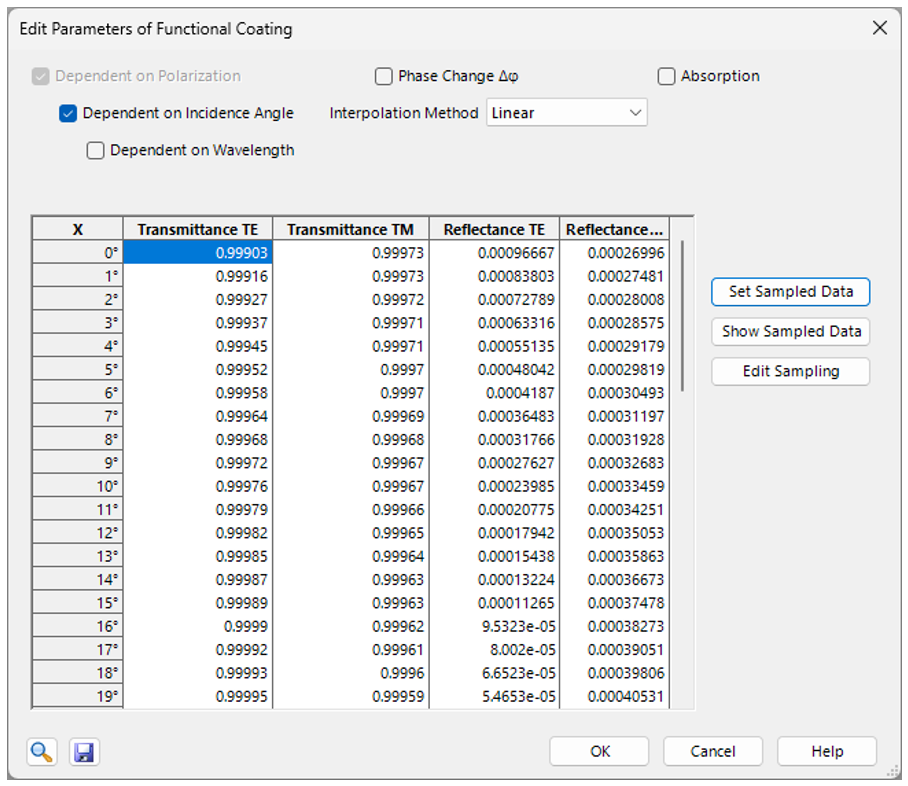

Dependent on ….

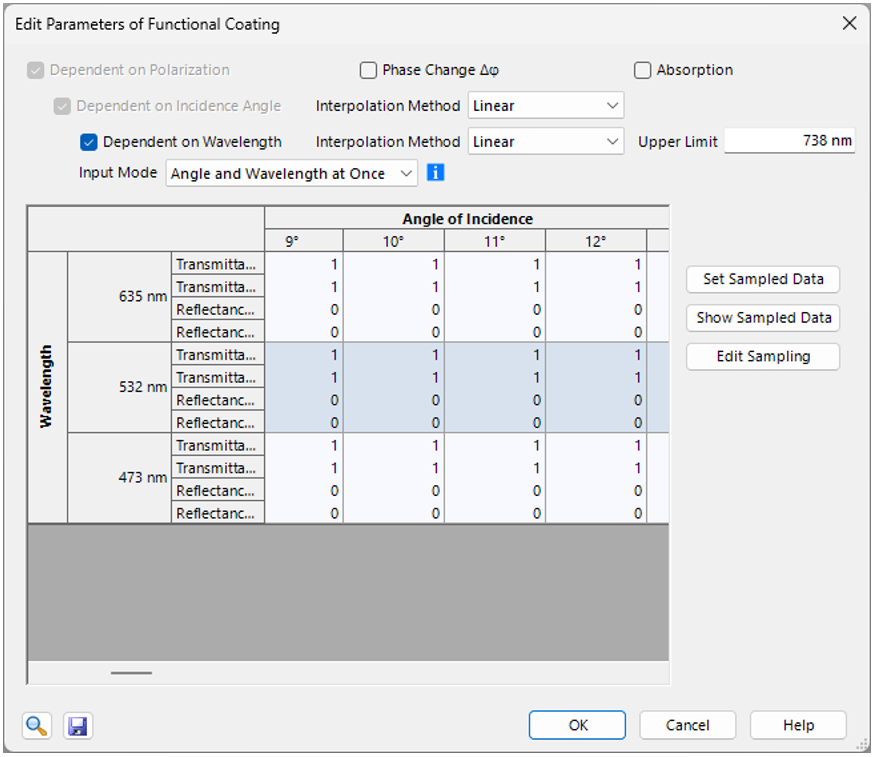

可以根據偏振、入射角和波長指定功能膜層。由于后兩者需要輸入數據點，因此也可以指定插值方法。

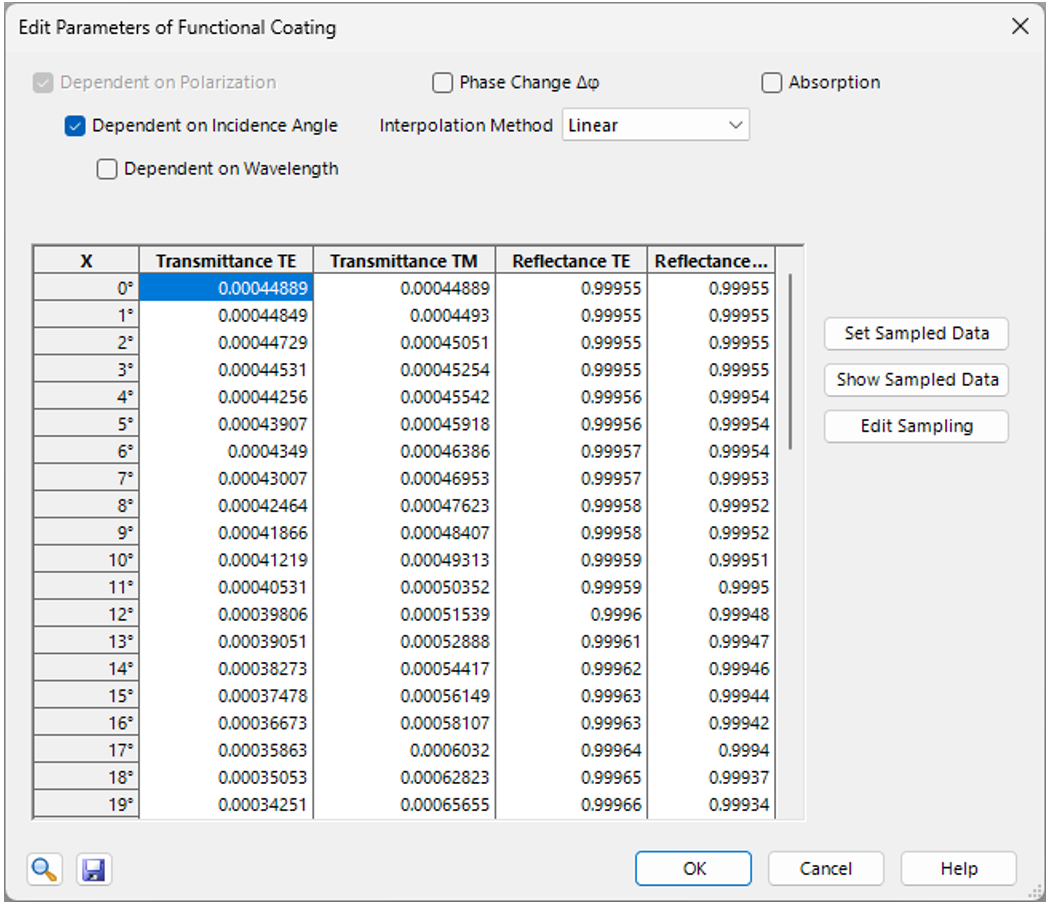

測量數據的導入

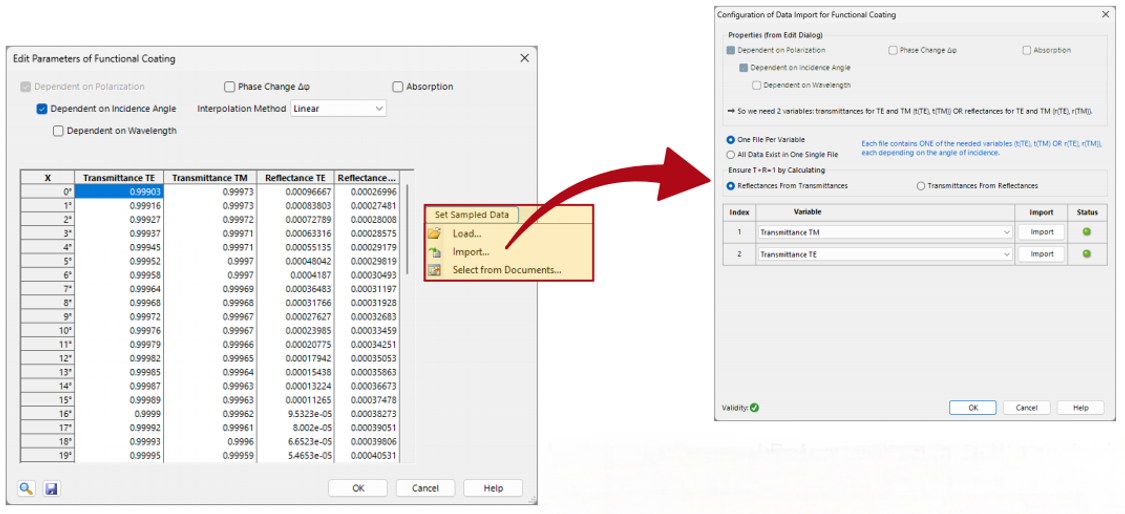

在“Set Sampled Data”下，可以選擇或導入與波長和/或角度相關的透射率/反射率數據。使用導入選項時，將自動打開向導以指導用戶完成整個過程。

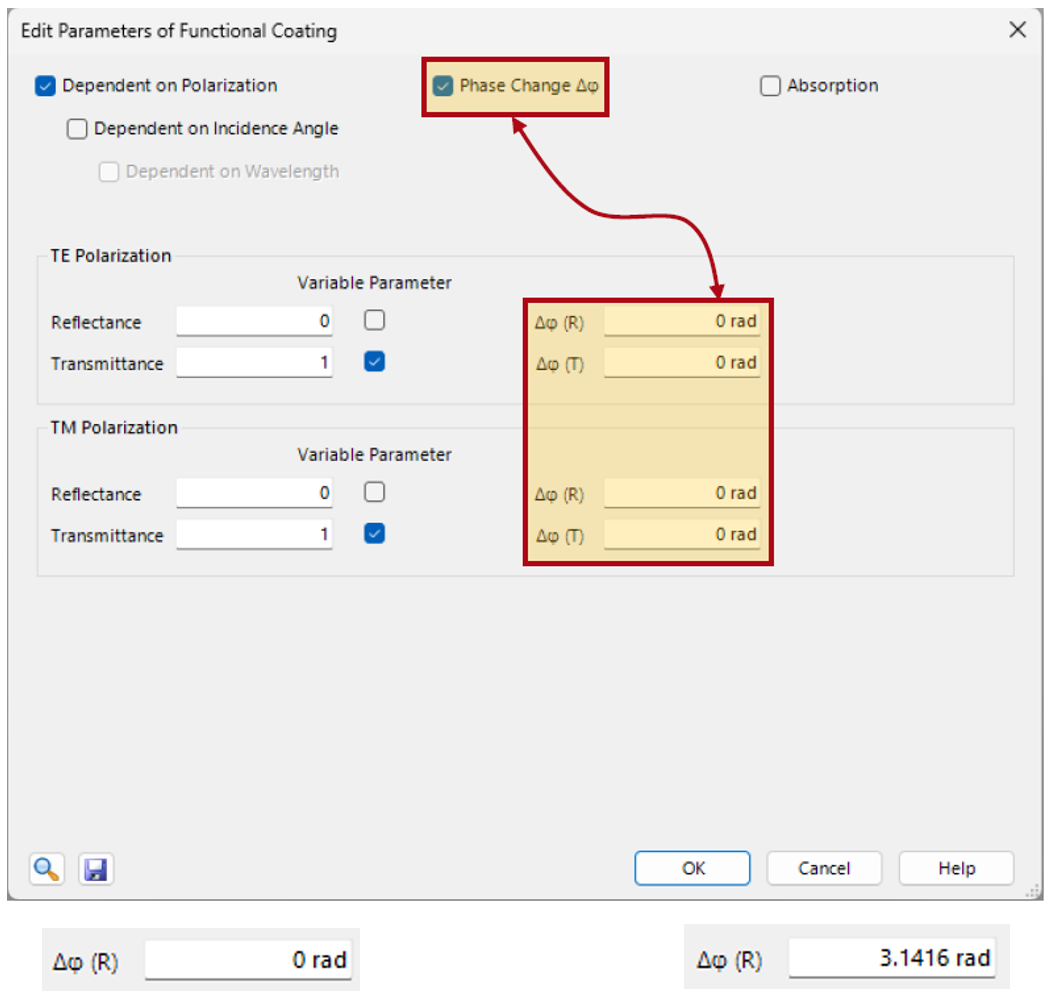

Phase ChangeΔΦ

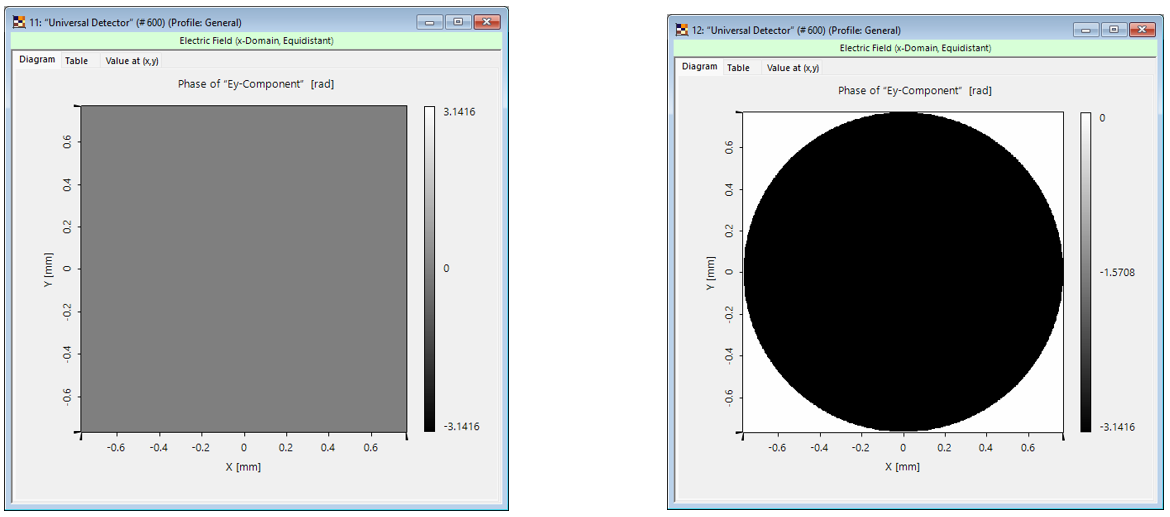

功能膜層反射后的場相位

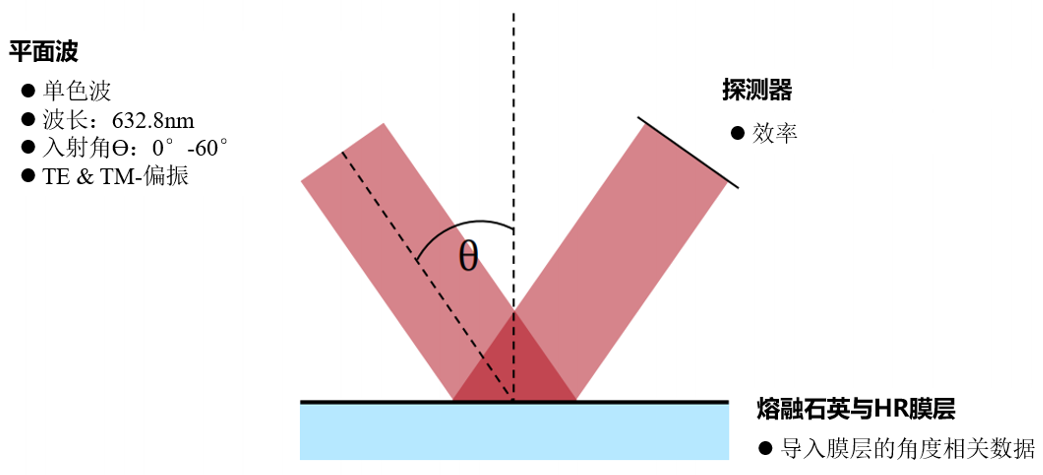

示例：角度決定HR 膜層

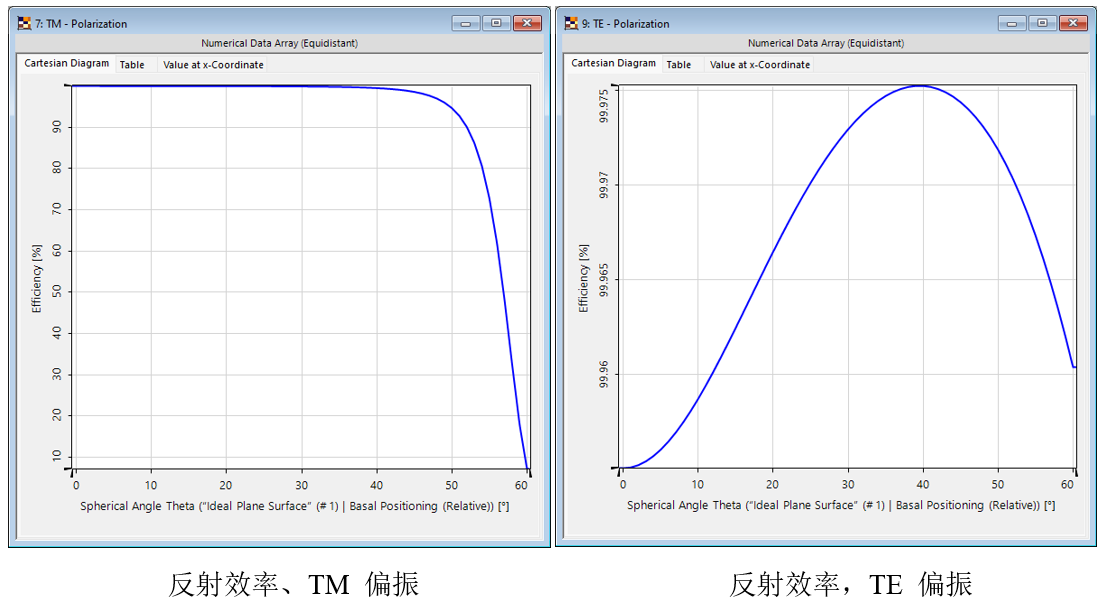

示例：HR 膜層的角度掃描


功能膜層的導入數據

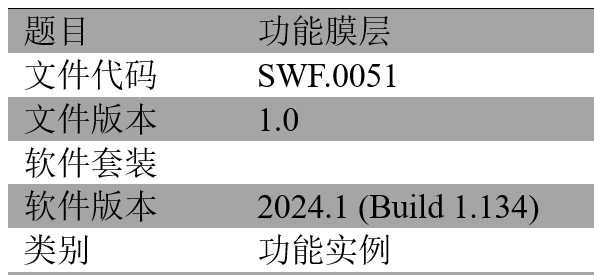

文檔信息

進一步閱讀
Stratified Media Component
