1.摘要
通用探測器是 VirtualLab Fusion 中用于評估和輸出電磁場信息的最通用工具。它能夠提供不同域（空間和空間頻率域）和坐標系（場坐標系與探測器位置）的信息。此外，它能夠進一步評估和導出入射光的信息，通過使用非常靈活的內置或自定義附加組件來計算任何物理、輻射或光度量。
2.如何找到通用檢測器？

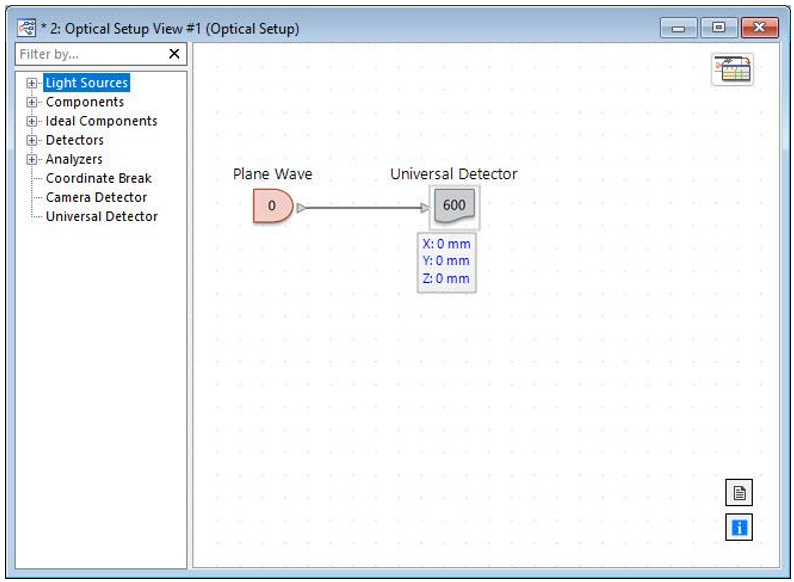

通用探測器可以直接在光路編輯器的組件樹中找到。要將其添加到系統中，只需將其拖放到所需位置即可。
3.具有不同建模配置文件的通用檢測器

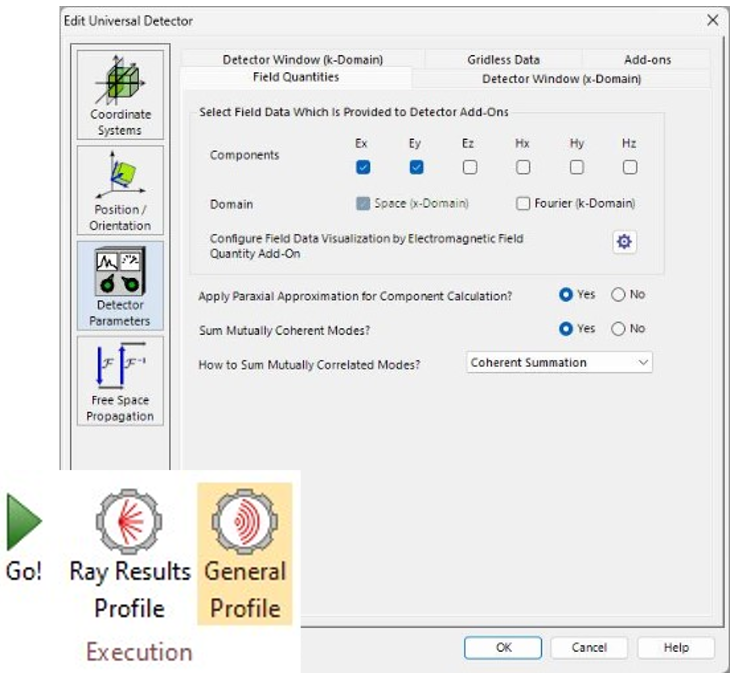

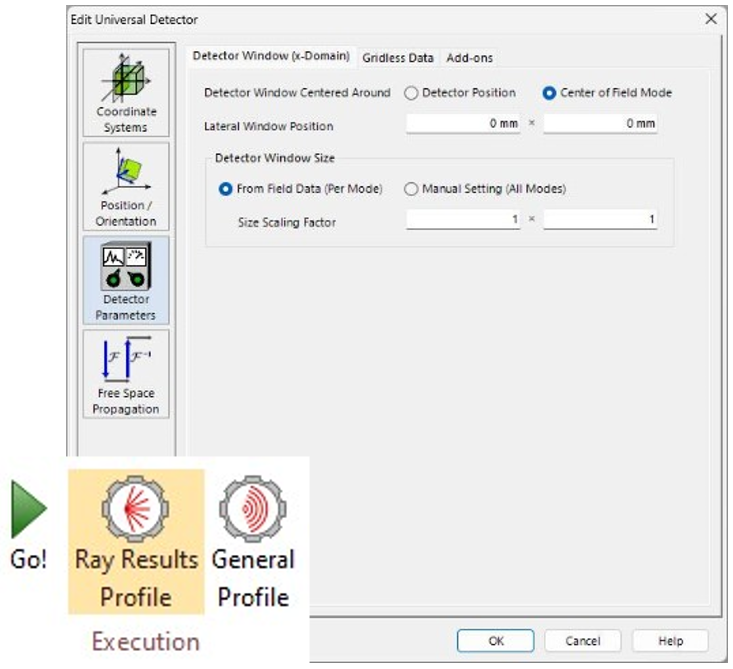

通用探測器的可用選項取決于選擇了光線追跡或光場追跡。
4.場量（場追跡）

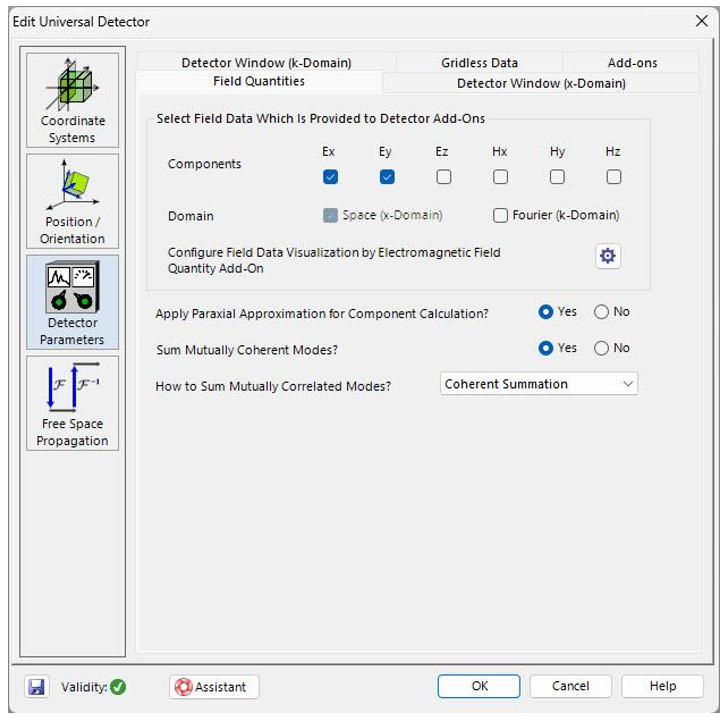

①.分量：

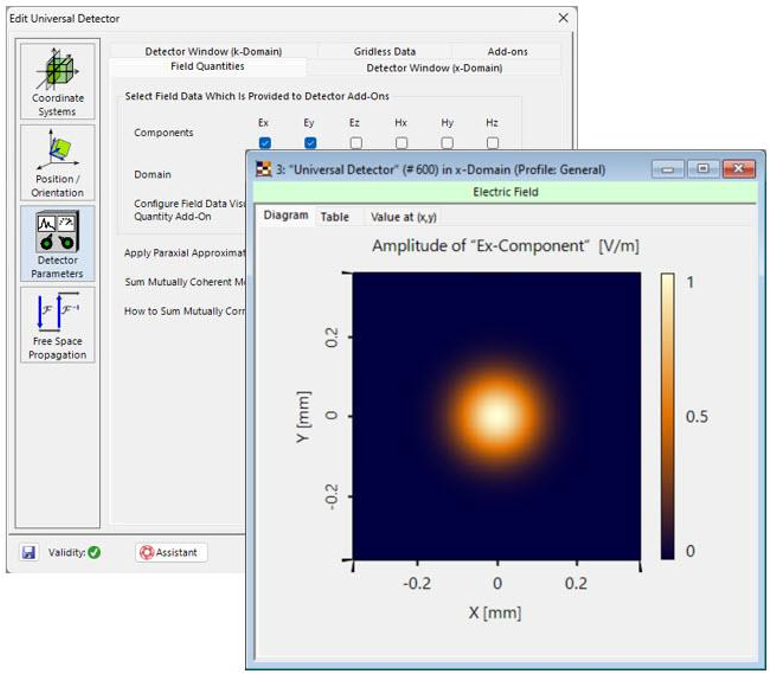

確定探測電磁場的哪些分量。必須至少選擇一個分量。注意：VirtualLab Fusion 使用 Ex 和 Ey 進行傳播，并根據需要計算其他分量。
②.域：
檢測器可以評估并輸出 x 域（空間域）和/或 k 域（空間頻率域）中的數據。
③.應用近軸近似進行分量計算：
確定探測器是否使用近軸近似來計算電磁場的其他分量。（參見：近軸假設）
④.求和相互關聯的模式？
如果激活此選項，則在執行任何進一步演化或輸出之前將求和相關模式。它提供了三個求和選項：
非相干疊加
相干疊加
部分相干疊加
5.探測器窗口
注意：探測器窗口（k 域）的選項類似，只是單位不同

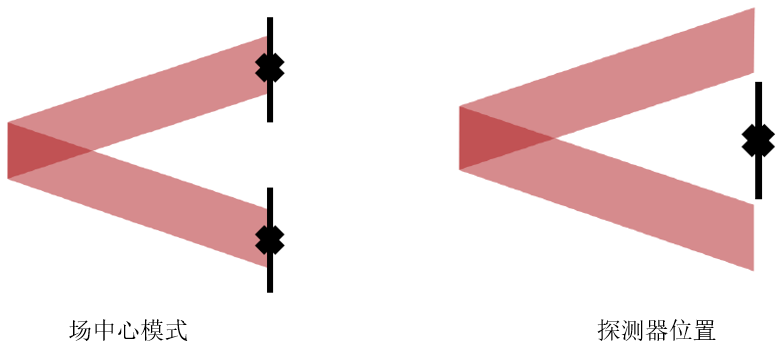

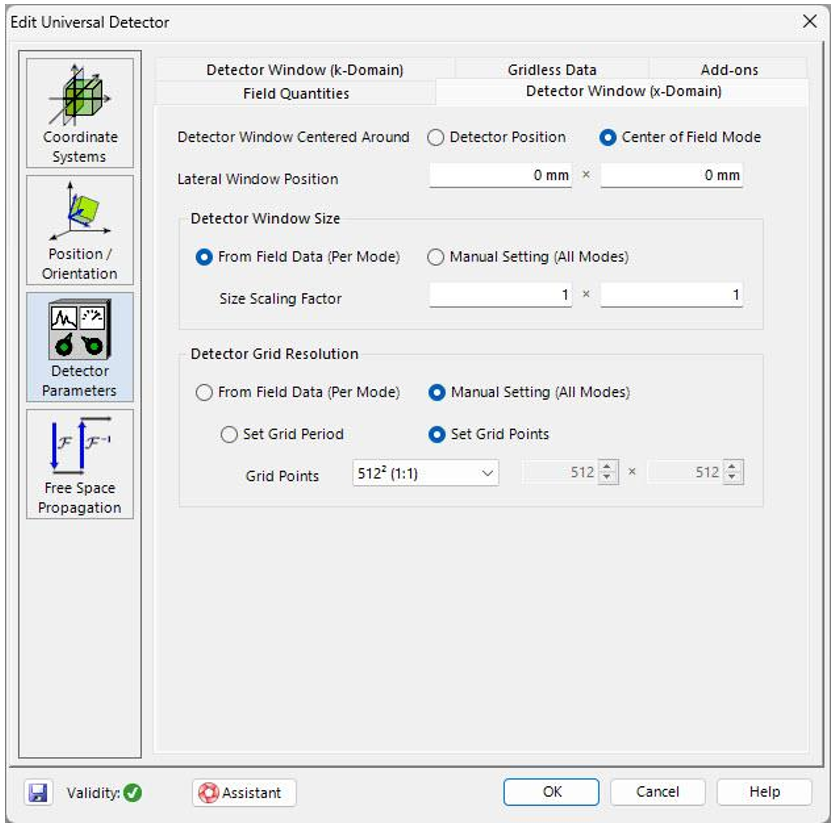

探測器窗口的中心位置和大小可以根據坐標系和每個獨立模式的延伸或探測器的位置來定義。
用戶還可以配置是否單獨處理采樣（每種模式）或在共同網格上處理采樣。該網格可以由周期（采樣距離）或網格點（采樣點數）指定。
6.無網格數據
注意：激活“Show Interpolated Result on Equidistant Grid Additionally”，還將輸出網格數據以及無網格數據（如果可用）

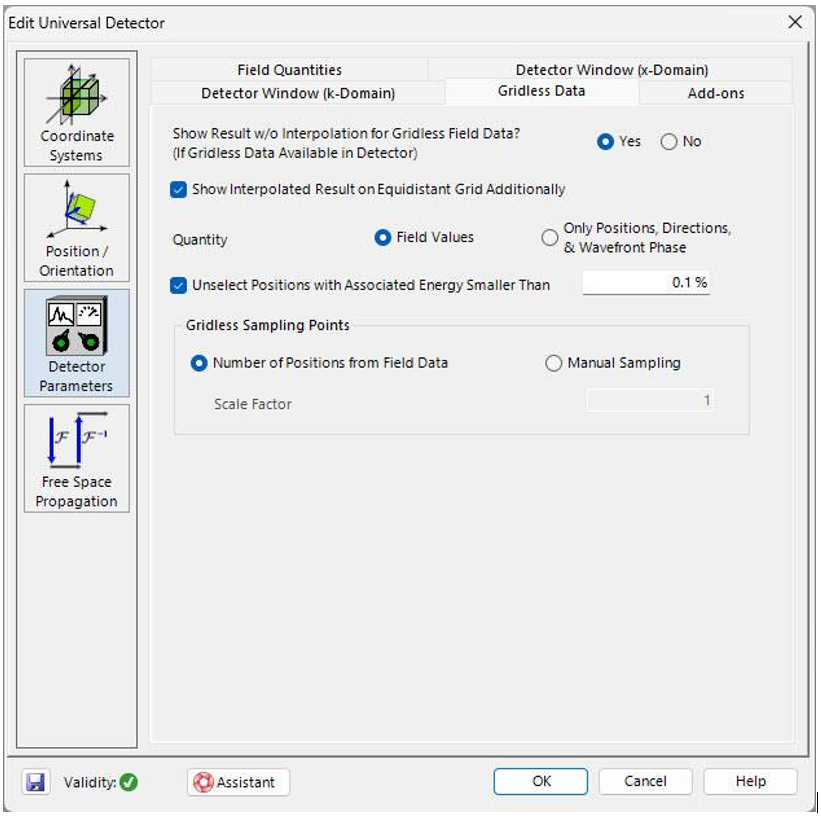

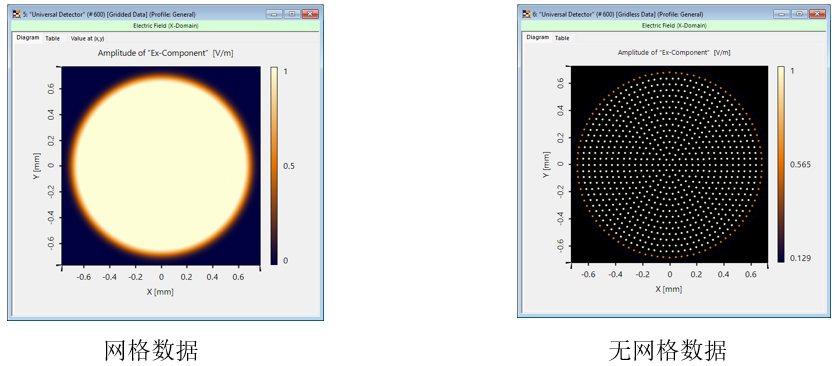

如果使用無網格數據進行傳播，探測器也可以可視化此類數據。除了網格信息之外，還可以單獨輸出場樣本的無網格模式。此外，輸出信息量（數量）可以減少到僅位置和方向（如光線追跡結果）。請注意，這僅適用于單一模式或禁用相干求和的情況。
7.探測器附加組件 – 電磁場量
附加組件是多功能工具，允許根據場數據（單個物理值或 2D 數組）對任何值進行額外計算。它們以樹狀結構組織，考慮到一個附加組件需要另一個附加組件的結果。

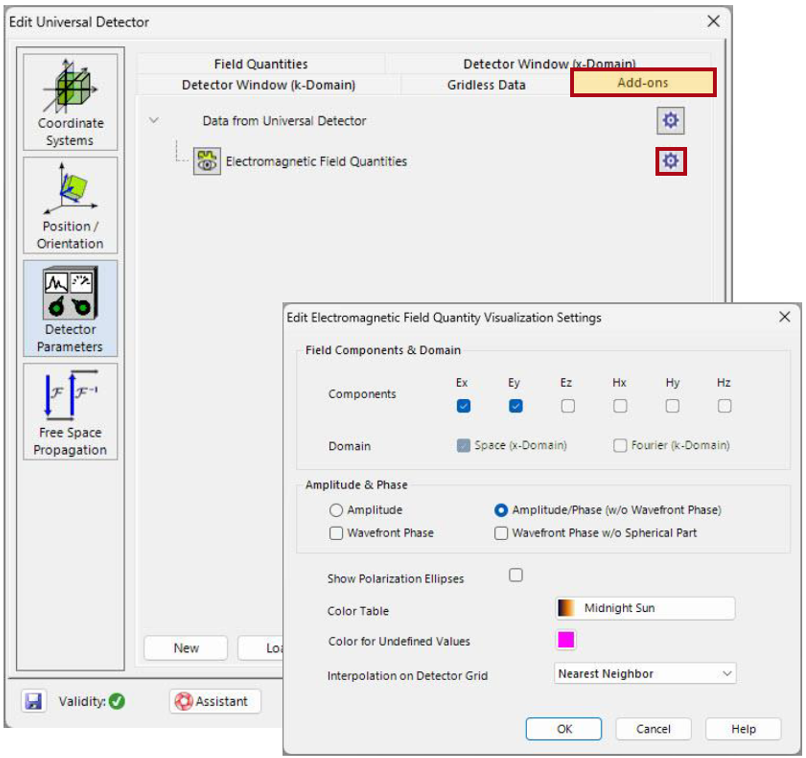

默認情況下，電磁場量附加組件是預配置的（無法刪除）。它輸出 x 和/或 k 域中的任何場分量。請注意，只能輸出在“Field Quantities”選項卡中選擇的場分量（反之亦然，不必啟用所有分量的輸出）。此外，還提供僅輸出振幅或波前相位的選項，以及顯示選項。
8.探測器附加組件 – 自定義附加組件
在計算所有附加組件時，用戶可以指定要顯示的結果。
 結果將會被可視化。
 結果將不會可視化。
每個附加組件都有自己的一組選項�？梢酝ㄟ^按鈕  訪問它們。
在此區域，可以從官方提供的數據庫中創建、復制或加載探測器附加組件。按鈕  允許從 LightTrans 網站通過互聯網更新附加組件數據庫。
9.檢測器附加組件 – 層次樹
注意：可以通過拖放將檢測器附加組件移動到樹中的所需位置和分支。

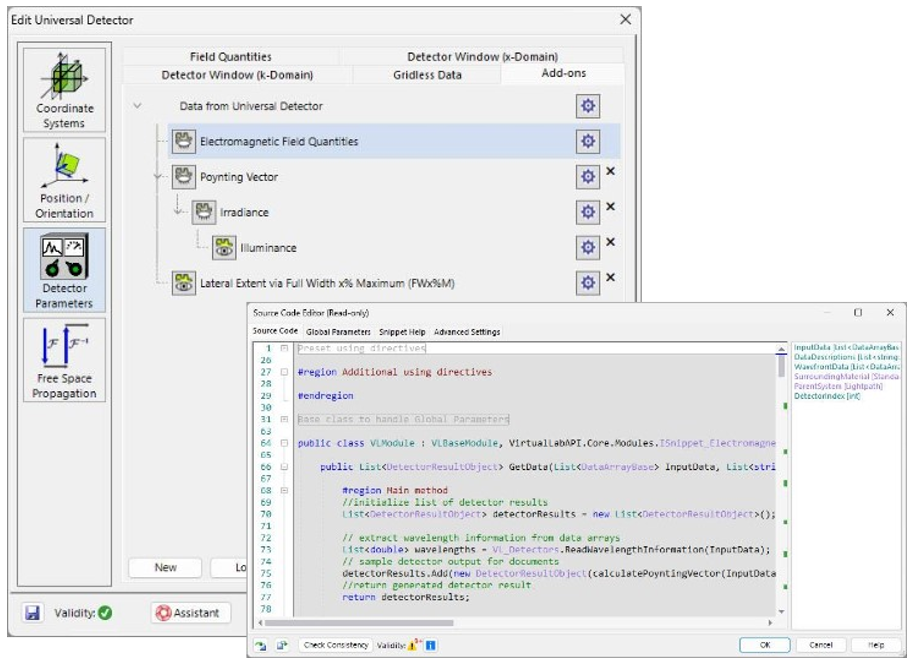

默認情況下，通用檢測器會根據“Field Quantities”選項卡中指定的場分量為所有附加組件提供電磁場信息。一些附加組件只需要單個分量，而其他附加組件則需要所有 6 個分量（E 和 H）。此外，一些附加組件需要不同的物理量作為輸入（例如 Poynting 矢量）。為此，可以將附加組件排列成樹狀結構。

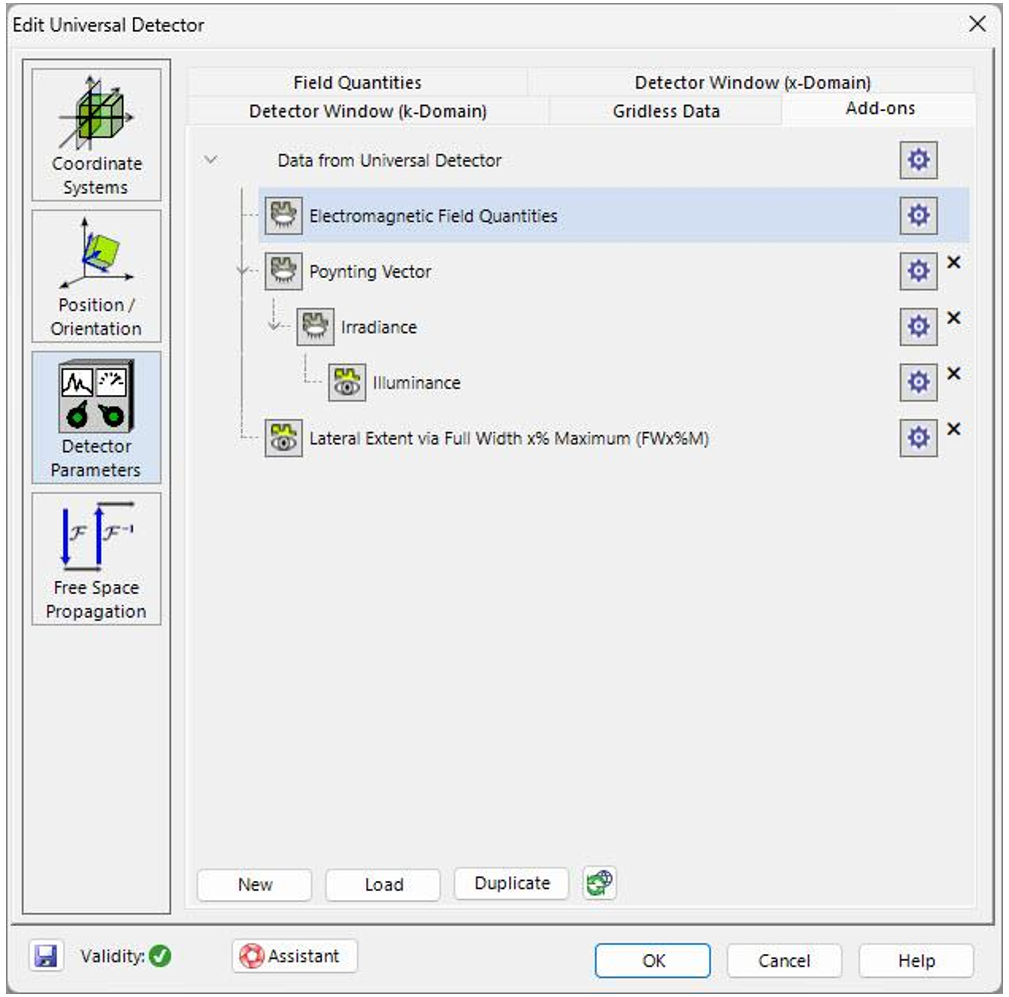

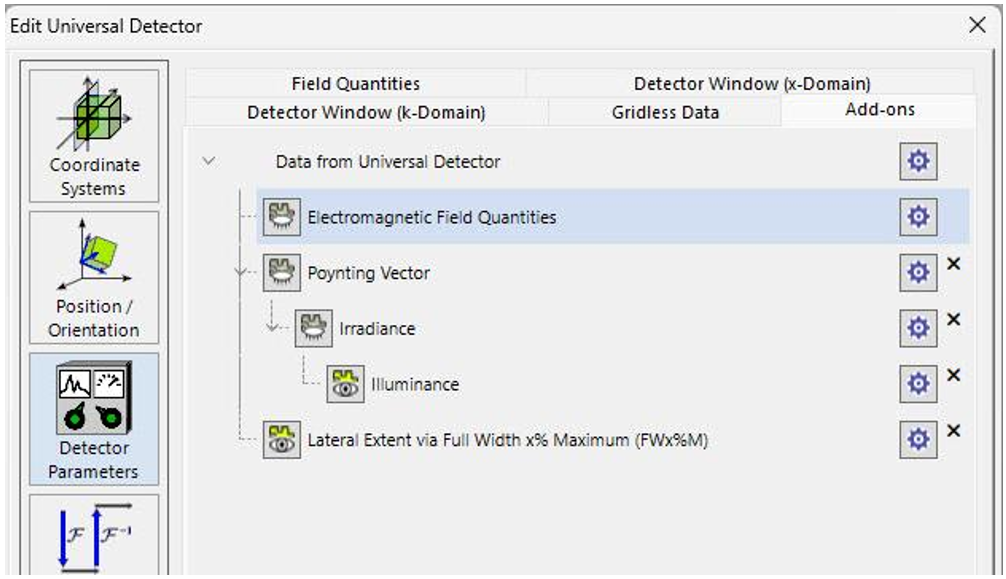

在本例中，Poynting Vector 插件應用于現場數據，以計算 x 域中的 Poynting 矢量。所得信息可用于計算（光譜）輻照度，并經過處理以計算照度。相比之下，輻射通量和效率（表面）只需要全套場數據。因此，它被定位在一個新的分支上。
10.探測器附加組件自述文件
官方數據庫中的每個附加組件都附帶一個自述文檔，解釋其功能并說明輸入和輸出參數。
11.版本 2023.2 –附加功能概述
官方數據庫將可用的探測器附加組件分為子類別。
① Lateral Extent Measurements:
• Lateral Extent via Full Width x% Maximum (FWx%M)
• Lateral Extent via Minimum Rectangle (FWxM)
• Lateral Extent via Standard Deviation
• Lateral Extent via Sum of Squares Percentage
② Photometry:
• Illuminance
• Luminous Energy Density
• Luminous Energy
• Luminous Flux & Efficiency(Solid Angle)
• Luminous Flux & Efficiency(Surface)
• Luminous Intensity
③ Radiometry:
• Intensity
• Irradiance
• Poynting-Vector
• Radiant Energy Density
• Radiant Energy
• Radiant Flux & Efficiency (Solid Angle)
• Radiant Flux & Efficiency (Surface)
• System Efficiency (x-Domain)
• System Efficiency (k-Domain)
④ Region Indication:
• Add Region Information from Light Guide
Export:
• Export to CSV
• Export to Image
• Export to Raw Data
12.檢測器附加組件 – 可編程片段
任何附加組件都基于可編程代碼段，可提供最大的靈活性。VirtualLab Fusion 中可編程工具的更深入介紹可在以下位置找到：如何使用可編程檢測器和示例
13.后處理：探測器附加組件的應用

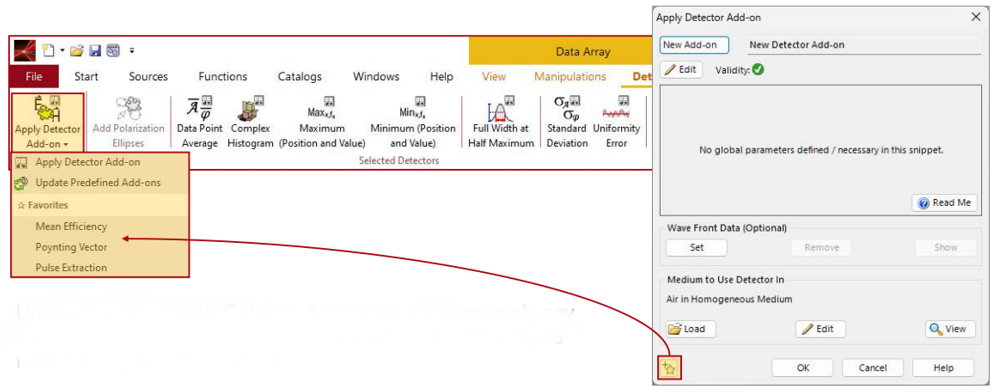

在“Detectors/Apply Detector Add-on”下，用戶可以將任何預定義或自定義的探測器附加組件應用于數據陣列，以進一步對結果進行后處理。
單擊 - 按鈕將把探測器附加組件添加到收藏夾列表，以便更輕松地訪問。
|
