摘要
對于給定的光學系統，通過控制和調整選定的參數來檢查其性能是很有幫助的。VirtualLab Fusion 提供了一個完全靈活且計算效率高（通過并行化）的參數運行功能，使用戶能夠指定不同的參數變化方式。舉個例子，它可以用于對正在研究的系統參數進行公差分析。分析結果可以以不同的方式可視化，例如單個數值、圖表，甚至動畫。
參數運行文檔
參數運行文檔允許對光學設置的數值參數進行變化。
它可以用于例如：
- 研究系統對參數容差的敏感性
- 優化參數
- 評估在焦點附近光束的變化情況
- ...
可以變化一個或多個參數。
探測器的結果會記錄在參數運行文檔中。
原始光學設置的副本將存儲在參數運行文檔中。

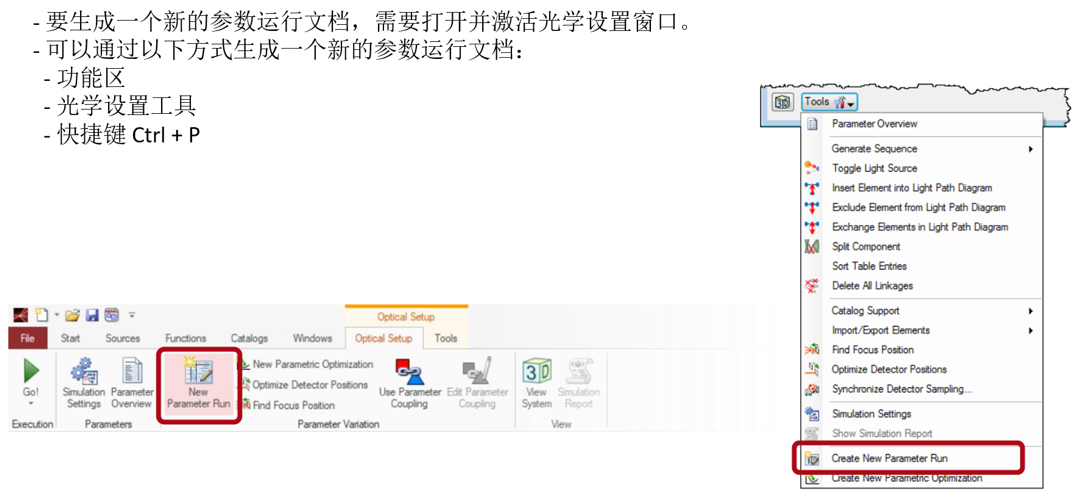

新建參數運行

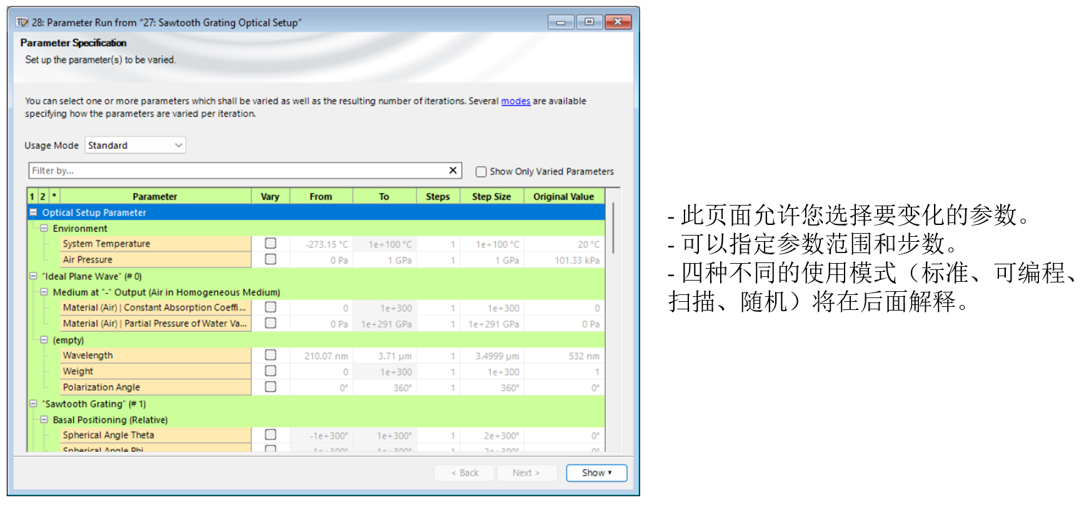

參數規格頁面

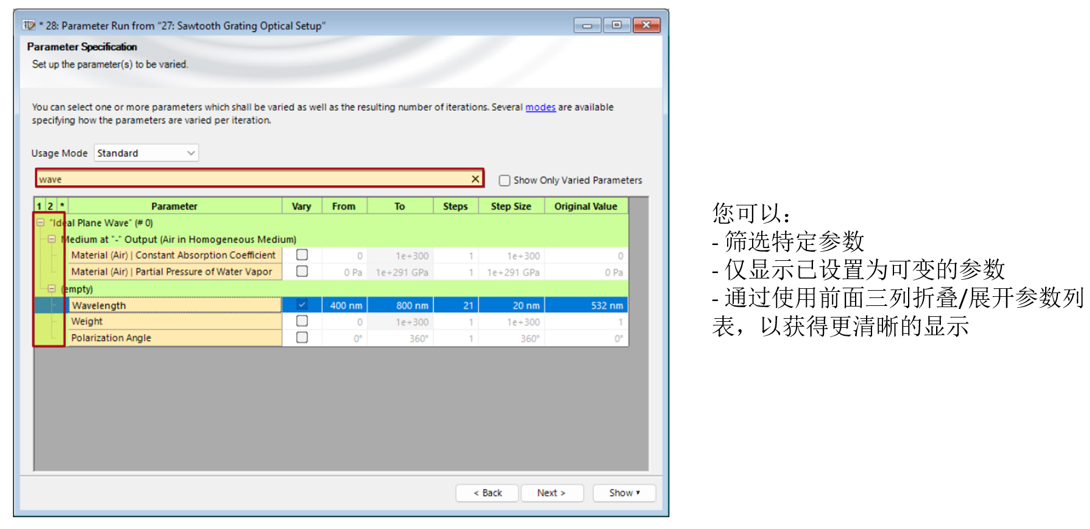

參數規格頁面

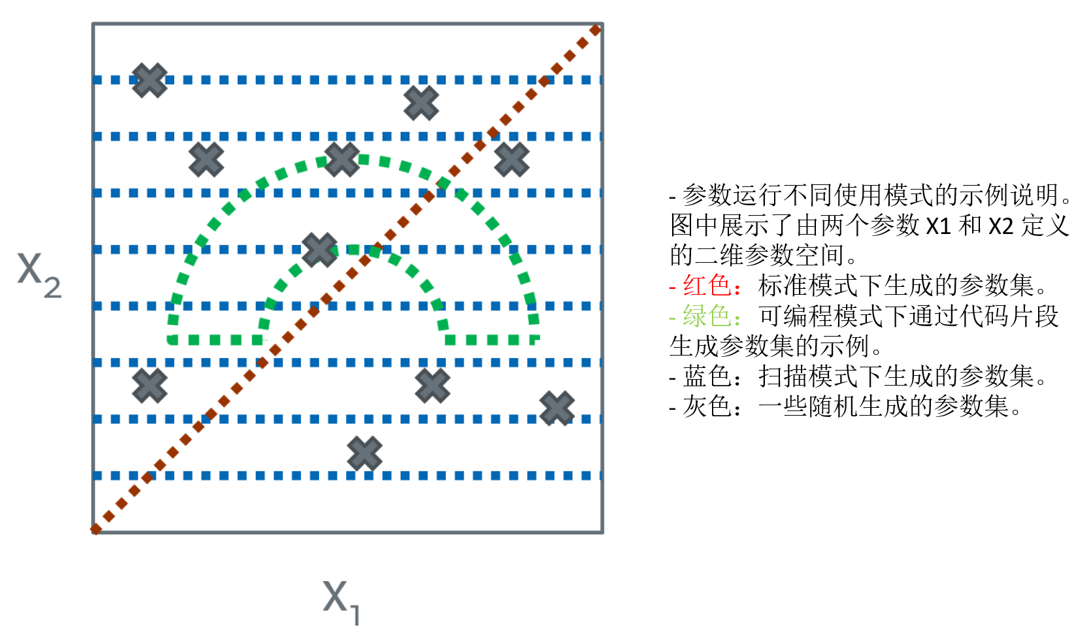

使用模式
標準模式：
- 所有選定參數在最小值和最大值之間進行線性變化。
可編程模式：
- 每個變化步長的參數值可自定義。每個參數值變化步長的表格可以通過代碼片段填寫。
掃描模式：
- 參數空間掃描——模擬所有可能的參數組合。
隨機模式：
- 在最小值和最大值之間隨機變化參數。有時也稱為蒙特卡羅模擬。可以使用種子以獲得可重復的結果。
使用模式

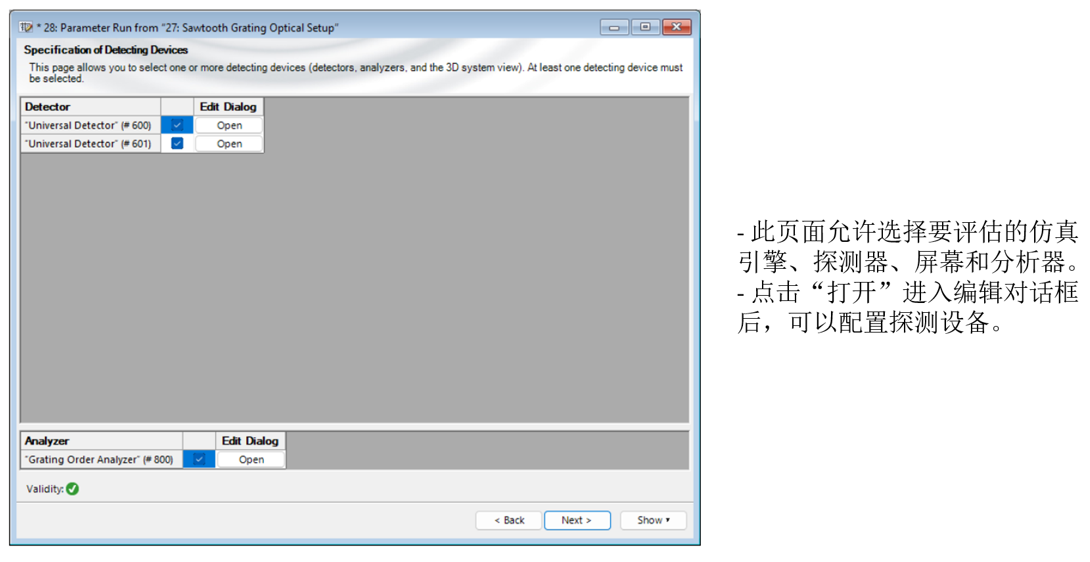

探測設備規格頁面

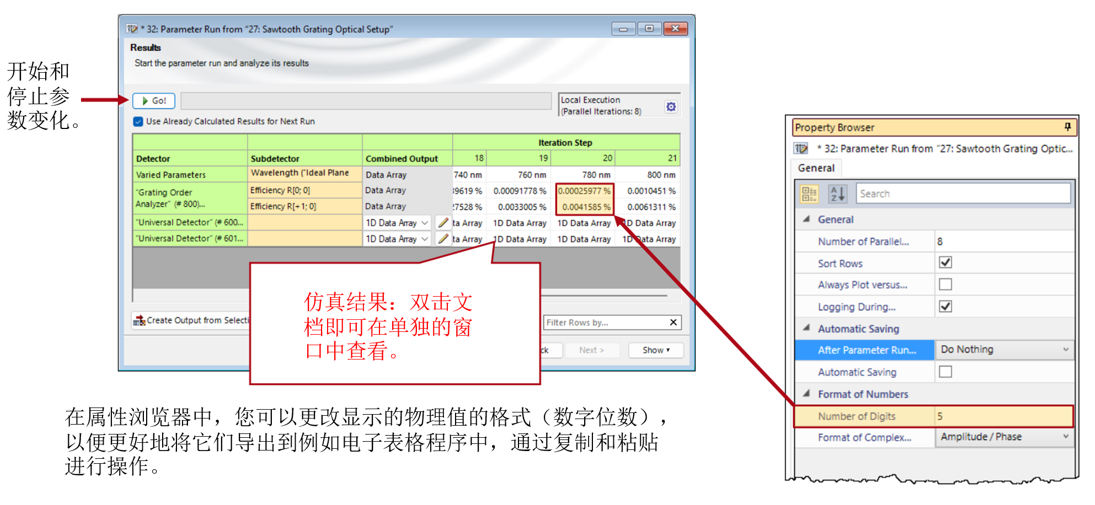

結果頁面

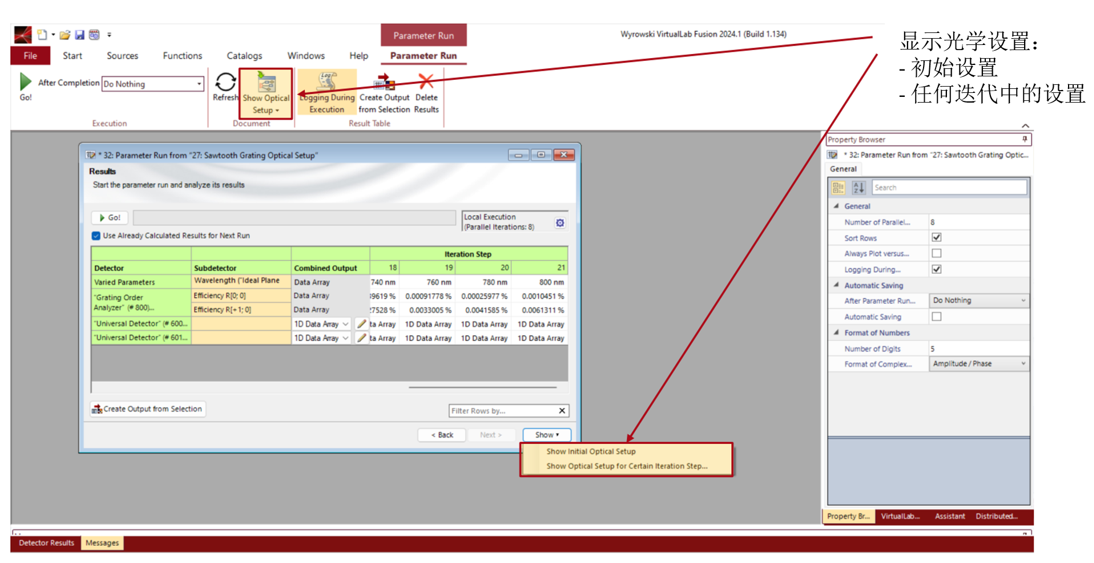

參數運行中的光學設置

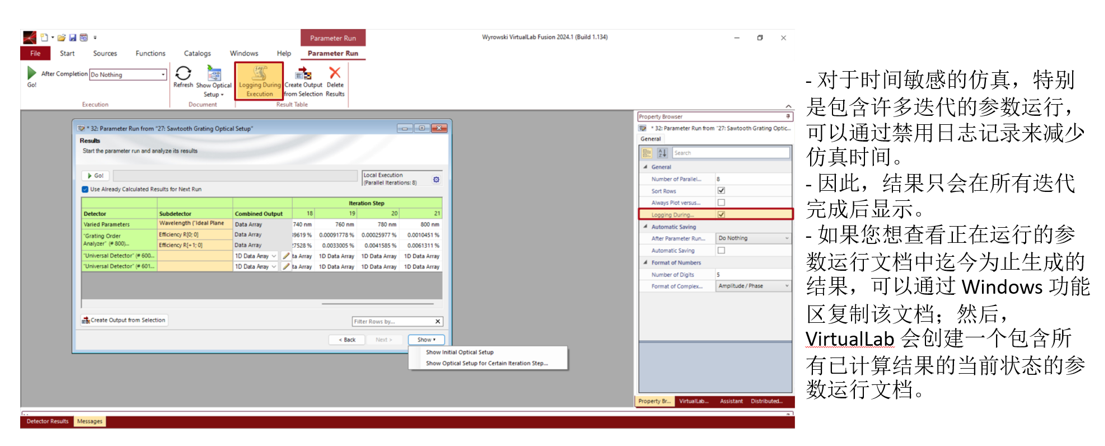

記錄參數運行結果
參數運行結果的顯示

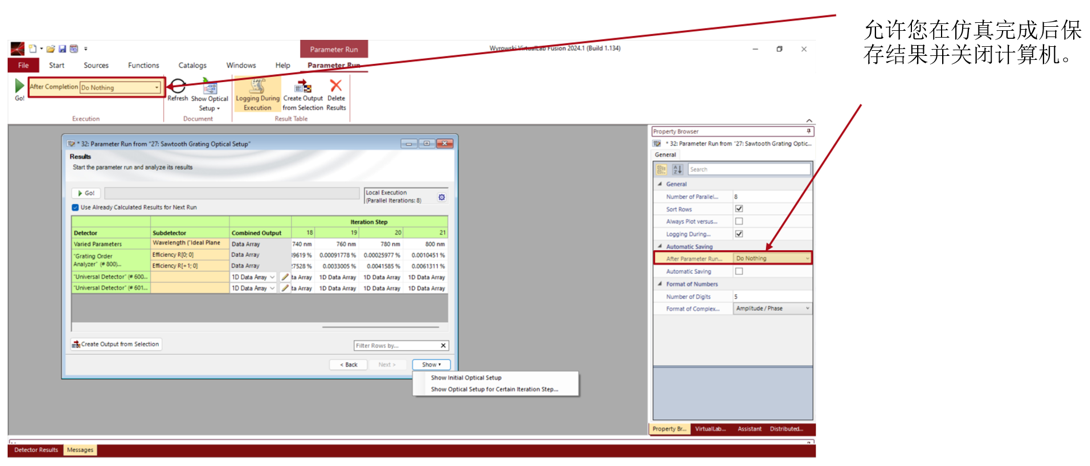

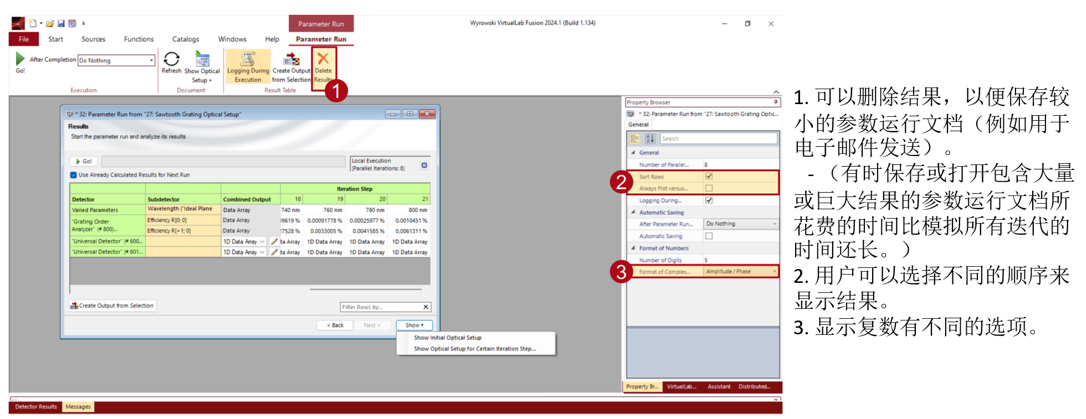

參數運行完成后的保存（及關閉）？

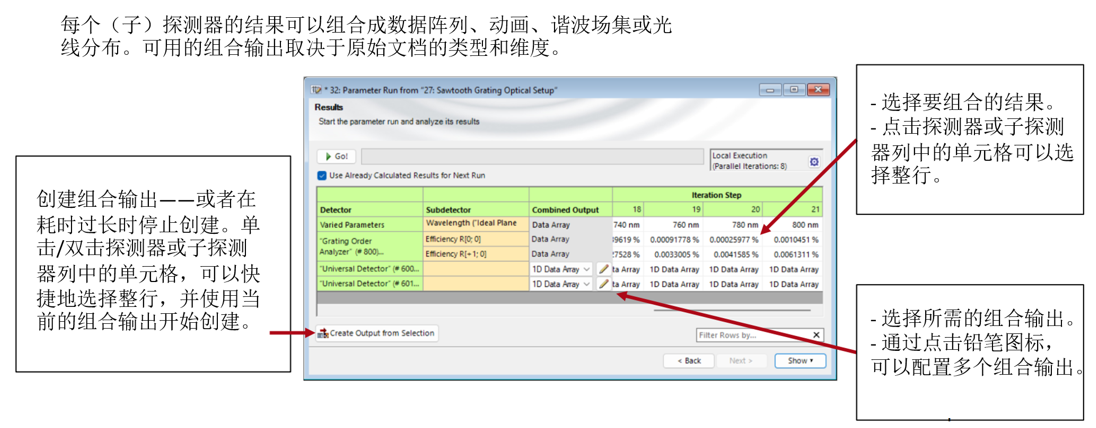

結果頁面—組合輸出

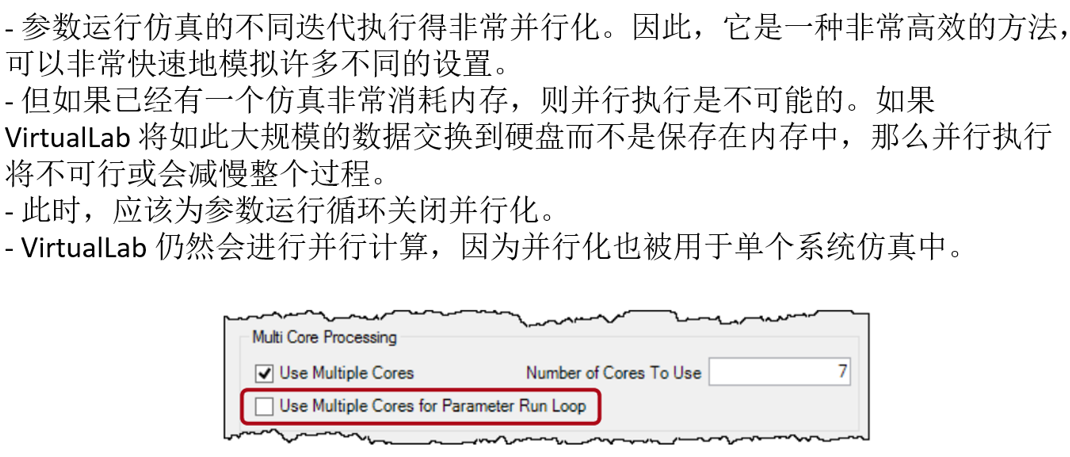

并行化與數據量

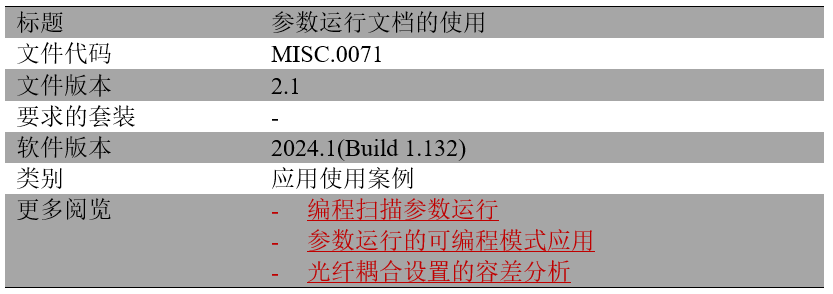

文件信息
|
