摘要

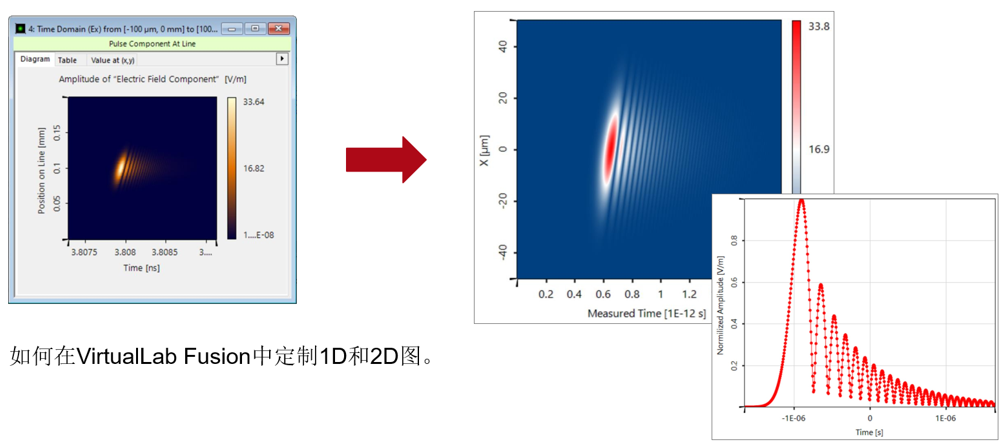

雖然為所需光學任務提供方便的工具，以獲得快速和準確的結果，是任何光學仿真軟件的主要目的，但多功能后處理的價值不應被低估。對結果數據外觀的調整不僅可以滿足期刊或報告中出版物的特定要求，而且還可以強調和突出結果中有趣的方面。在此案例中，展示了VirtualLab Fusion中用于自定義探測器結果的不同選項。這些工具可以用于通常2D場表示，也可用于1D橫截面數據和多圖。
本用例展示了…
配色方案

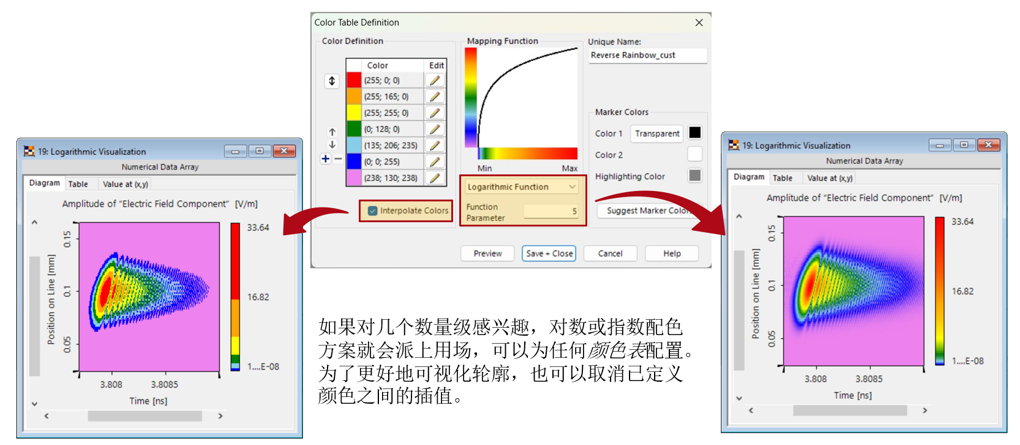

對數和指數顏色表

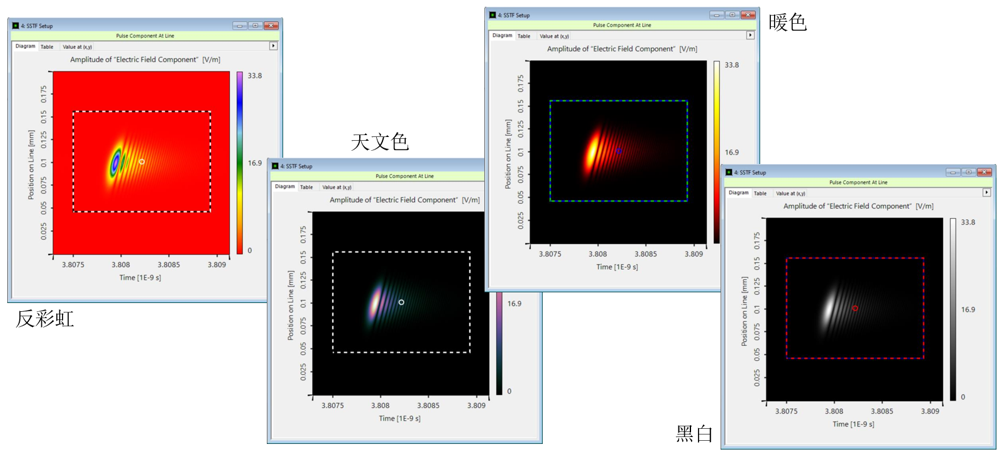

配色方案示例

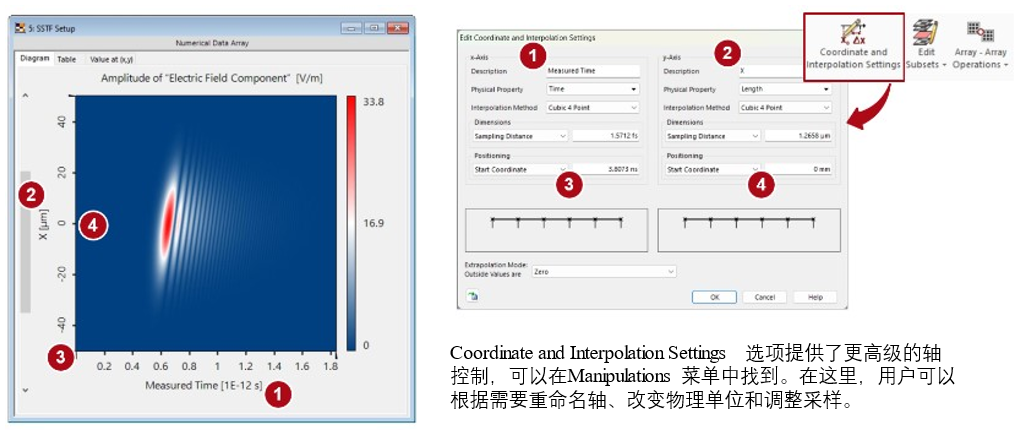

縮放和軸配置

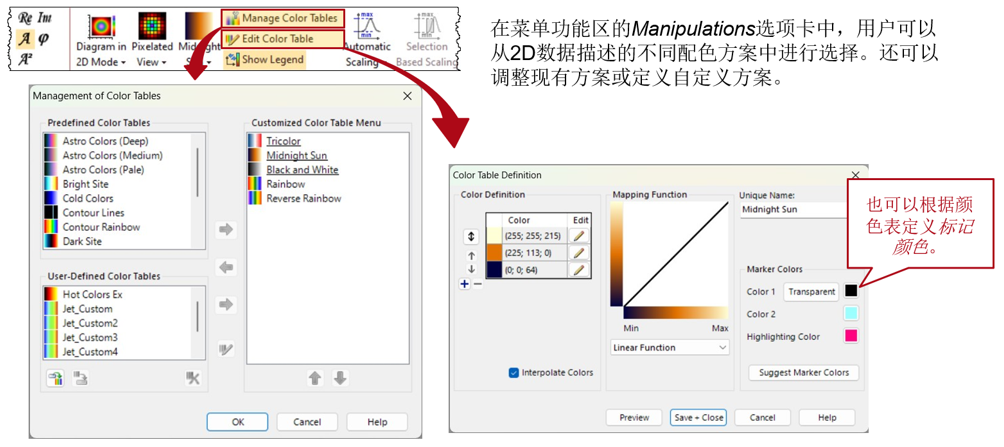

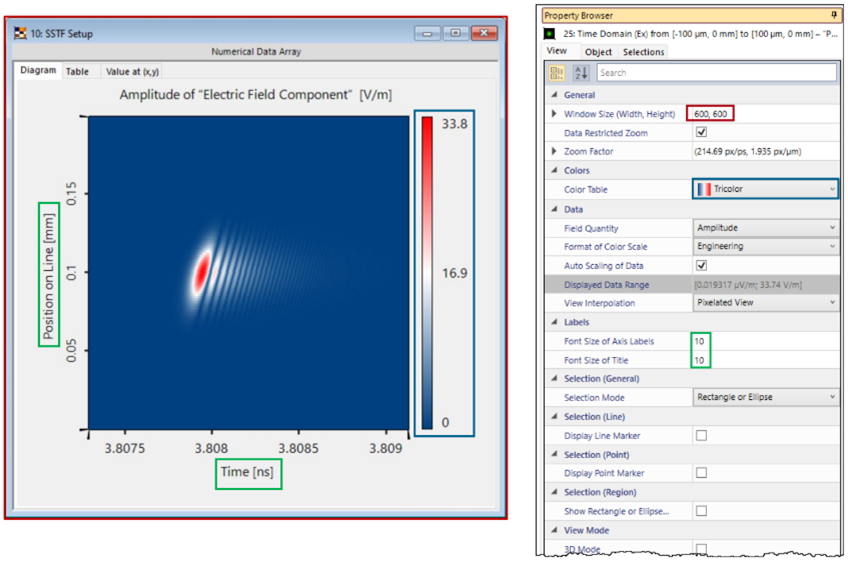

在Property Browser中，用戶可以配置各種參數，如整個窗口的大小和使用的字體。此外，配色方案的顯示數據范圍可以在此調整。
所有這些參數都可以在Global Options中預置。

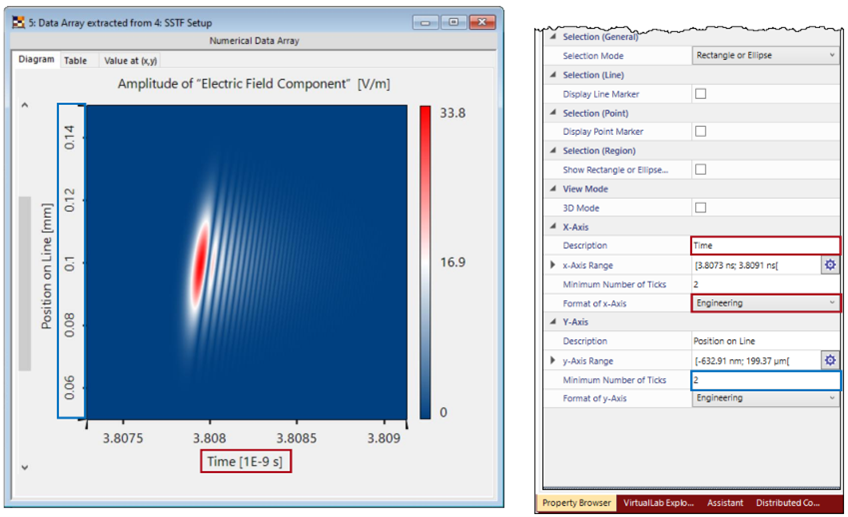

軸配置
此外，還可以調整軸的格式和顯示的最小刻度數等參數。對于軸的格式，有三種不同的選項可用：
標準：數字照常顯示。
科學：10的冪是用來突出量級，并減少顯示為零的數字。
工程：SI前綴用于減少顯示的零。
坐標和插值設置

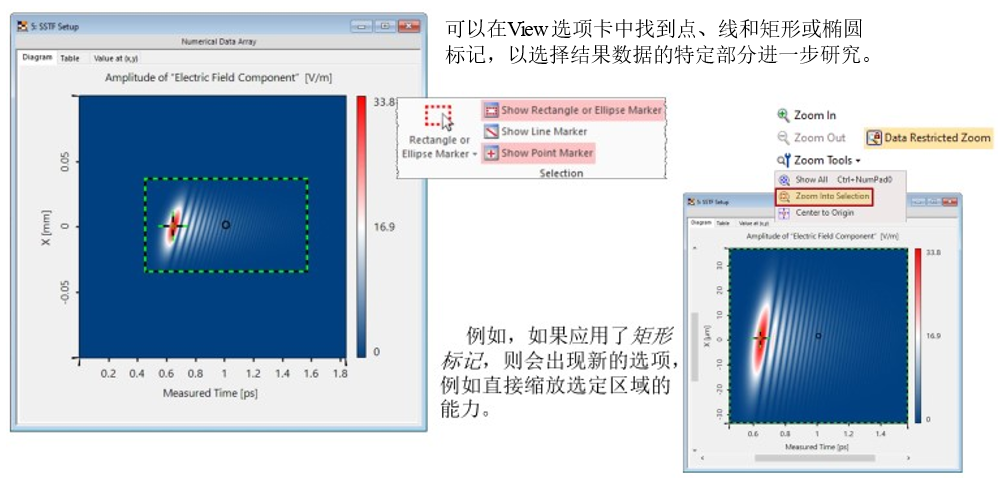

點和矩形標記

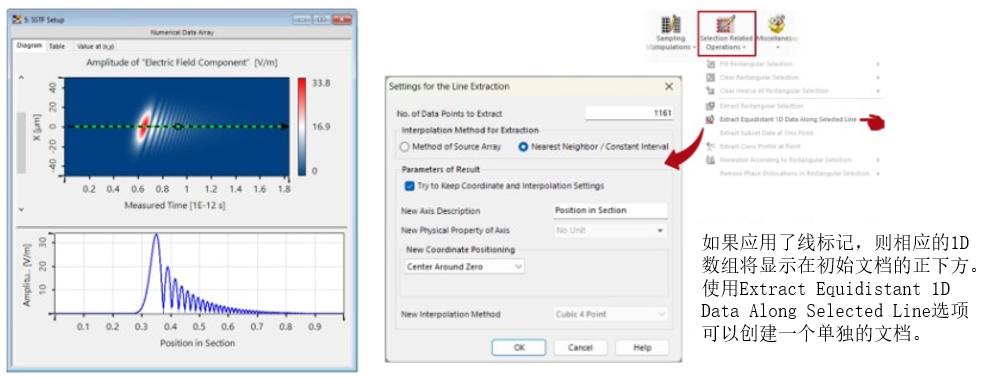

1D橫截面選擇/線掃描

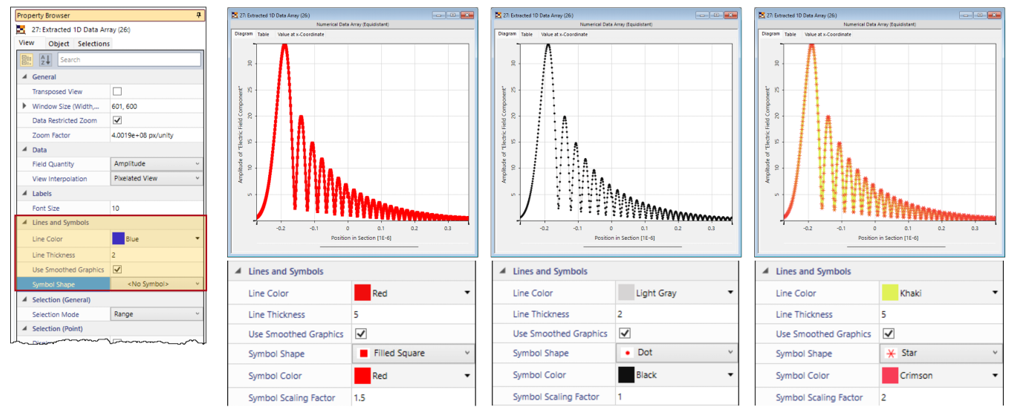

一維圖的線與符號

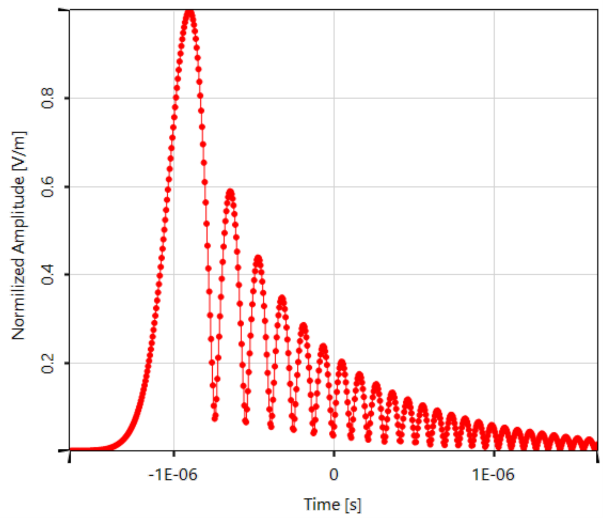

對于一維數據，可以使用符號來表示曲線中的實際采樣點，它們的外觀可以在Property Browser中進行調整。

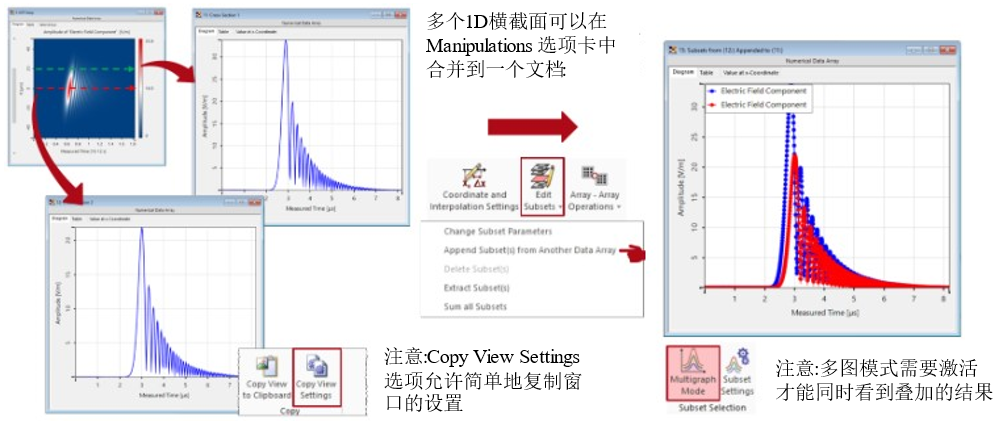

生成多圖文檔

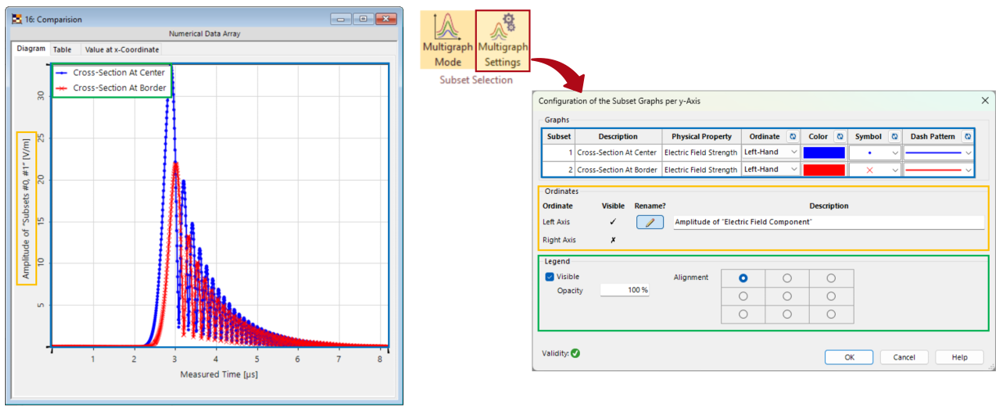

多圖文檔的格式設置

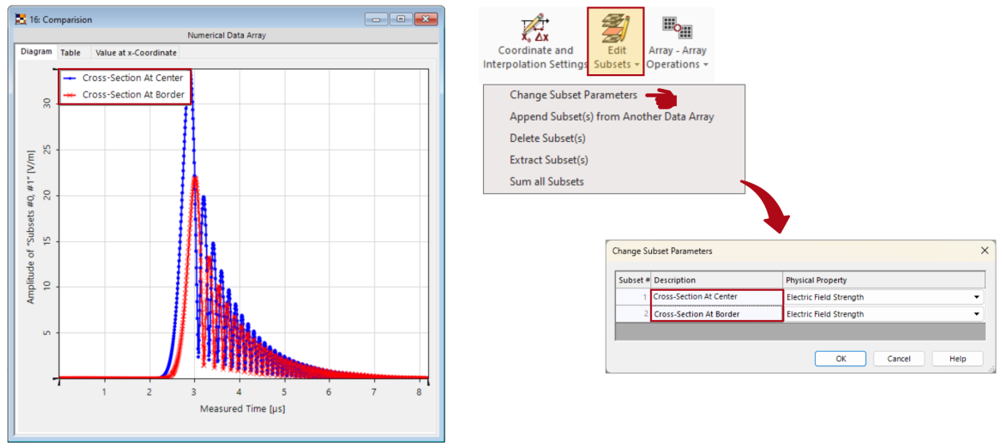

使用Manipulations選項卡中的Change Subset Parameters，可以設置每個獨立子集的基本屬性(例如名稱和顯示的物理量)。
在View選項卡中，當Multigraph Mode激活時，它旁邊將出現一個新選項。Multigraph
Settings允許自定義可視化(例如，圖形的顏色和圖例的位置)。
