目錄
1. 啟動LASCAD并定義一個簡單激光腔 1
2．定義并分析一個側面泵浦棒 2
2.1 選擇晶體類型和泵浦結構 2
2.2 定義泵浦光分布 3
2.3 定義棒的冷卻 7
2.4 定義材料參數 8
2.5 定義復合材料 9
2.6 定義控制FEA 計算程序的選項 10
2.7 FEA 的可視化結果 12
2.7.1 三維觀察器 12
2.7.2 二維數據圖和拋物線fit 12
2.8 計算高斯模 13
2.9 在模式圖中插入晶體 14
3．修改腔參數 14
4．用于分析激光腔特性的工具 15
4.1 分析激光腔的穩定性 15
4.2 顯示橫向高斯模分布圖 16
4.3. 輸出激光功率計算 17
5. 光束傳播編碼（BPM） 19
1. 啟動LASCAD并定義一個簡單激光腔
選擇Start/Programs/LASCAD/Lascad啟動LASCAD，
定義一個工作目錄，
點擊“OK”，打開LASCAD主窗口，
點擊最左邊的工具欄上的“New Project”按鈕或者執行菜單項“File”，
將“Number of Face Elements”增加到4，
輸入適當?shù)牟ㄩL(zhǎng)并保持其它默認設置不變，
點擊“OK”。

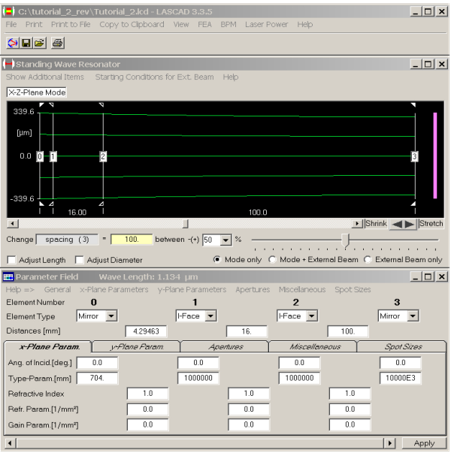

現在你可以看到在頂部的LASCAD的主菜單和在它下面的另外兩個窗口，一個標題為“Standing Wave Resonator”，另一個是“Parameter Field”，如圖1所示。上面的窗口顯示了有四個元件的簡單腔的模式圖，下面的窗口顯示腔的參數。在元件編號下面的縱行顯示的是該元件的參數，比如每個反射鏡的曲率半徑，在行標簽“Type-Param”里顯示。想要改變?cè)愋�，可以直接使用元件編�?hào)下面的下拉框，你可以選擇反射鏡、介質界面和透鏡。元件編號之間的縱行里顯示的參數定義了各元件之間的空間的特性，例如折射率，或者由拋物線折射率分布的二次微分導出的“Refractive Parameter”。關于這個窗口中其它的功能，例如如何插入或者清除一個元件，你可以在快速瀏覽第三部分或者手冊里面找到。
圖1
2.定義并分析一個側面泵浦棒
2.1 選擇晶體類型和泵浦結構

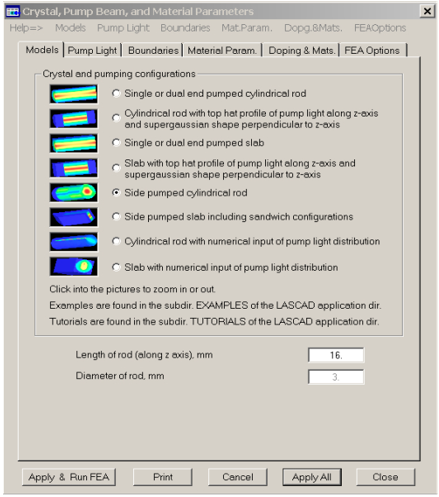

點擊LASCAD主窗口的菜單項“FEA/Parameter Input & Start of FEA Code”，打開題為“Crystal，Pump Beam and Materials Parameters”的窗口，如圖2所示。注意六個標簽，用于定義不同類型的參數。
通過標簽“Models”下面的列表可以選擇不同的晶體和泵浦結構，我們選擇“Side pumped cylindrical rod”。
在這個窗口的底部可以定義棒的尺寸，這個例子里，我們輸入棒長16mm、直徑3mm，如圖2所示。為了研究程序是如何工作的，建議在做第一次試驗的時候使用較短的棒尺寸，這樣計算時間比較可靠。
圖2
2.2 定義泵浦光分布

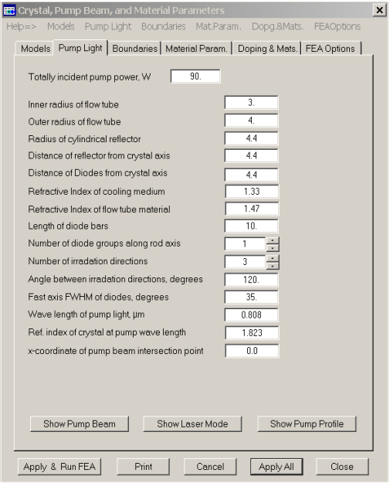

選擇標簽“Pump Light”，打開如圖3所示的窗口，有如下條目用于定義泵浦結構：空間設置、二極管特性、液流管道等。
我們采用一個圓柱形的液流管道包圍在棒的外面，在棒和管道之間是冷卻液，管道外面是一個反射腔。
圖3
|
