指南1：如何計算一個簡單激光腔中端面泵浦棒的熱透鏡
目錄
1. 啟動LASCAD和定義一個簡單激光腔 1
2. 定義和分析端泵浦的棒 2
2.1. 選擇晶體的類型和泵浦結構 3
2.2. 定義泵浦光的分布 3
2.3. 定義棒的冷卻 6

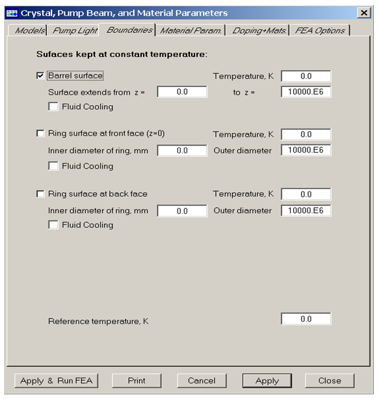

2.4. 定義工作物質參數 6
2.5. 定義合成物質 7
2.6. 定義控制FEA計算程序的選項 7
2.7. FEA結果的可視化 9
2.7.1. 3D觀察器 9
2.7.2. 2D數據分布和拋物線擬合 10
2.8. 高斯模的計算 10
2.9. 在模式圖中插入晶體 11
3. 調整腔參數 12
4. 激光腔特性分析工具 14
4.1. 激光腔穩定性分析 14
4.2. 高斯橫模的分布以及與泵浦光分布的重疊顯示 14
4.3. 計算激光功率輸出 15
5. 光束傳輸代碼（BPM） 16
1. 啟動LASCAD和定義一個簡單激光腔
選擇 Start/Programs/LASCAD/lascad啟動LASCAD，定義工作路徑，單擊“OK”打開LASCAD 主窗口，單擊工具欄最左端的“New Project”按鈕或者主菜單上的“File”選項，將“Number of Face Elements”設置為4，輸入適當?shù)牟ㄩL，其余選項保持默認設置，單擊“OK”。
圖1

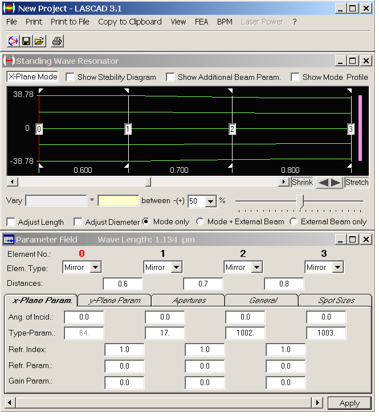

現在可以看到LADCAD 的主菜單出現在窗口的上方，另外兩個窗口在下方，其中一個窗口的標題是“Standing Wave Resonator”，另外一個的標題是“Parameter Field”，如圖1所示。
上方的窗口是有4個元件的簡單腔的模式圖，下方窗口顯示這個腔的參數。在每一個元件的下面的一列里顯示這個元件的參數，比如在標有“Type-Param”的一例里顯示每個鏡的曲率半徑�？梢杂脴�(biāo)有元件序號的下拉框按鈕來改變相應元件的類型，可以選擇Mirror、Dielectric Interface或者Lens類型。每一元件序號下面的列顯示相應的兩元件的空間屬性，比如折射率、“Refractive Parameter”（表示相應的拋物線型折射率分布的二階導數）。關于這個窗口的其他功能的描述可以在第3節、快速入門或者使用手冊中找到。
2. 定義和分析端泵浦的棒
圖2
2.1. 選擇晶體的類型和泵浦結構

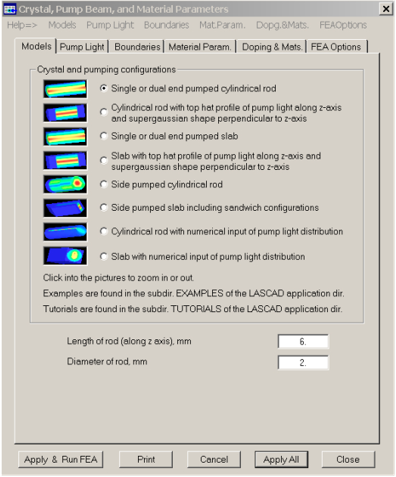

單擊LASCAD 主窗口中的“FEA/Parameter Input & Start of FEA Code”打開標題為“Crystal, Pump Beam and Materials Parameters”的窗口，如圖2。注意有六個標簽頁來定義不同的參數組。
在“Models”標簽的對話框中列舉了不同的晶體和泵浦結構供選擇。默認的設置是“(Dual) end pumped cylindrical rod”。這個窗口的底部可以定義棒的尺寸，比如我們輸入棒的長度為6mm 和直徑為2mm，如圖2所示。
2.2. 定義泵浦光的分布

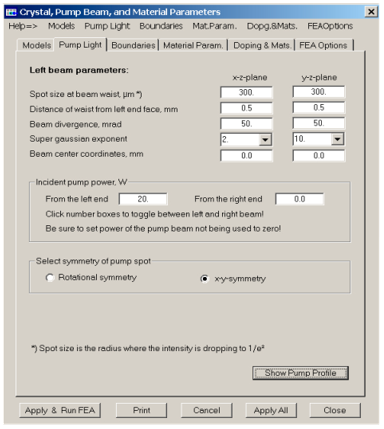

選擇“Pump Light”標簽，打開如圖3所示的窗口。
圖3
在對話框中可以選擇超高斯函數近似泵浦光的分布。超高斯函數是指光的分布具有高斯分布的數學形式，但其指數比2大。增加超高斯函數的指數可以形成平頂分布。關于這些內容的詳細描述請參閱LASCAD手冊中。
在“Incident pump power, W”標簽的對話框中可以分別定義晶體左右端面的泵浦功率。對端泵而言，通常泵浦光束聚焦到棒中。在"Spot size at beam waist", "Distance of waist from left end face" 和"Beam divergence"的對話框中可以定義相關量的大小。
單擊“From the right end”按鈕就可以輸入從右端輸入泵浦光的參數。
通過下列操作可以看到超高斯指數效應：

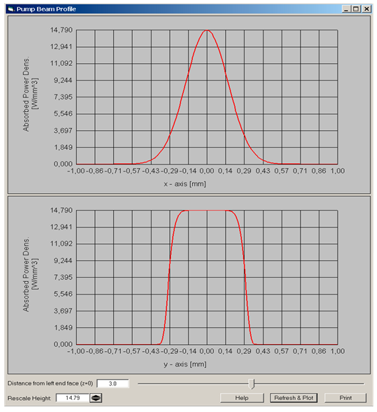

選定“x-y-symmetry”選項，打開“Super-gaussian exponent”選項y平面的下拉框，選擇其參數比如10，單擊底部右端的標有“Show Pump Light Distribution”的按鈕，其泵浦光分布窗口將打開，如圖4所示。
圖4
圖5 |
