VirtualLab：CMOS傳感器仿真

CMOS傳感器由于其從每個像素單獨提取信息的能力以及其低成本和低功耗，已成為圖像傳感器的主導技術。后者主要?dú)w因于近年來CMOS像素尺寸的快速縮小。然而，小的特征尺寸也使器件功能逼近極限，因?yàn)榫哂蟹浅５蛿?shù)值孔徑的系統中的衍射會導致焦平面的縱向位移和焦斑的橫向擴展。



VirtualLab Fusion在單一軟件平臺上提供方便的工具和強大的可互操作建模技術池，以幫助光學工程師設計和分析此類系統，以及許多其他系統。因此，在本周的時事通訊中，我們將展示一個示例，分析像素大小對CMOS傳感器整體性能的影響。在此示例中，我們提供了有關Field Inside Component分析儀特性的附加信息，該分析儀在CMOS示例中用于可視化整個組件中場傳播的橫截面。

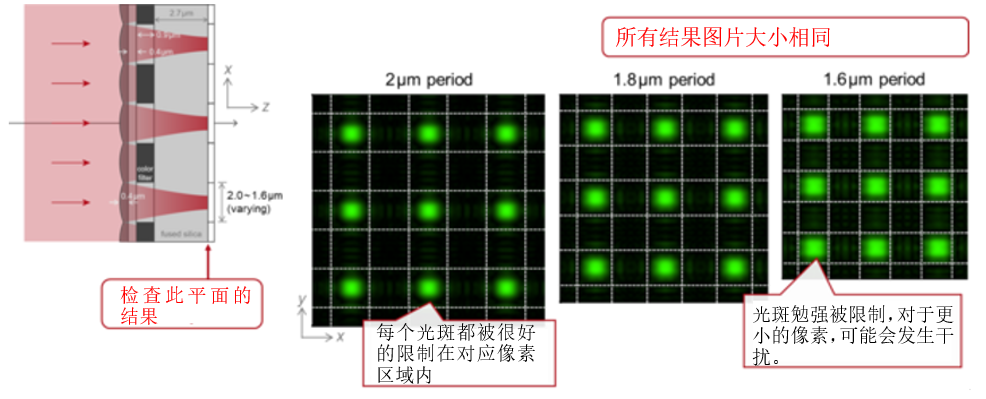

微透鏡陣列CMOS傳感器分析





利用嚴格的FMM/RCWA，我們模擬了一個像素尺寸等于或小于2µm的CMOS傳感器，并研究了在如此小的尺度下衍射效應對器件性能的影響。

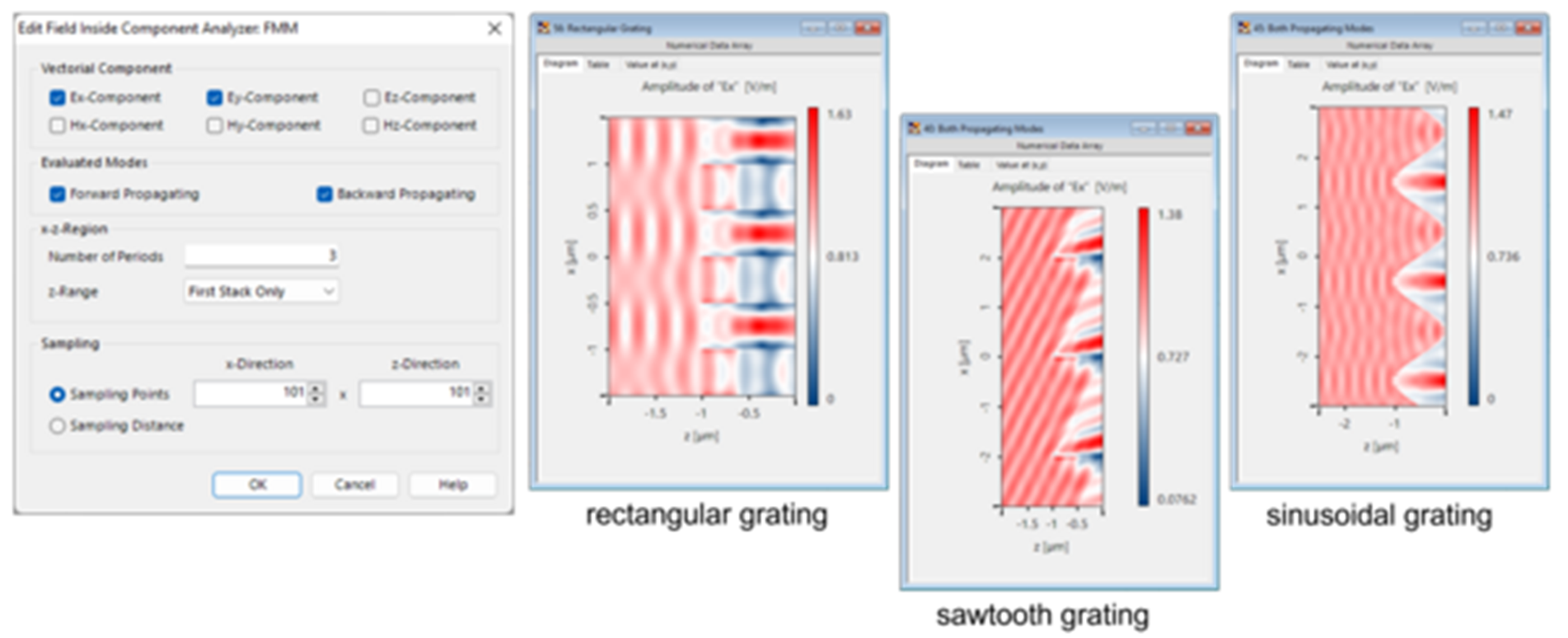

場內部組件分析儀:FMM



介紹了一種能夠顯示光柵元件內部電磁場的分析儀。
