亞波長結構偏振光柵的深入分析

超稀疏納米線柵——由周期介質導線組成的光柵結構，其截面比所使用的波長小得多——在很寬的波長范圍內表現出強烈的偏振依賴性。這些特性使它們成為光學系統的納米結構偏振器的可行選擇，在光學系統中，緊湊的可積性和熱穩定性是至關重要的，該方法比傳統的基于雙折射晶體或多層系統的方法具有明顯的優勢。

在本周的時事通訊中，我們對快速物理光學建模和設計軟件虛擬實驗室融合中的這種結構進行了詳細的分析，使用了文獻[J. W。Yoon等人。OE,23,28849-28856（2015）]作為參考。在這個例子中，我們不僅計算了由周期結構反射和傳輸?shù)墓獾钠�振相關效率，而且還可視化了電場如何在內部傳播，清楚地說明了納米線排列的極化行為：tm偏振部分幾乎不受影響，而te偏振部分幾乎完全反射。

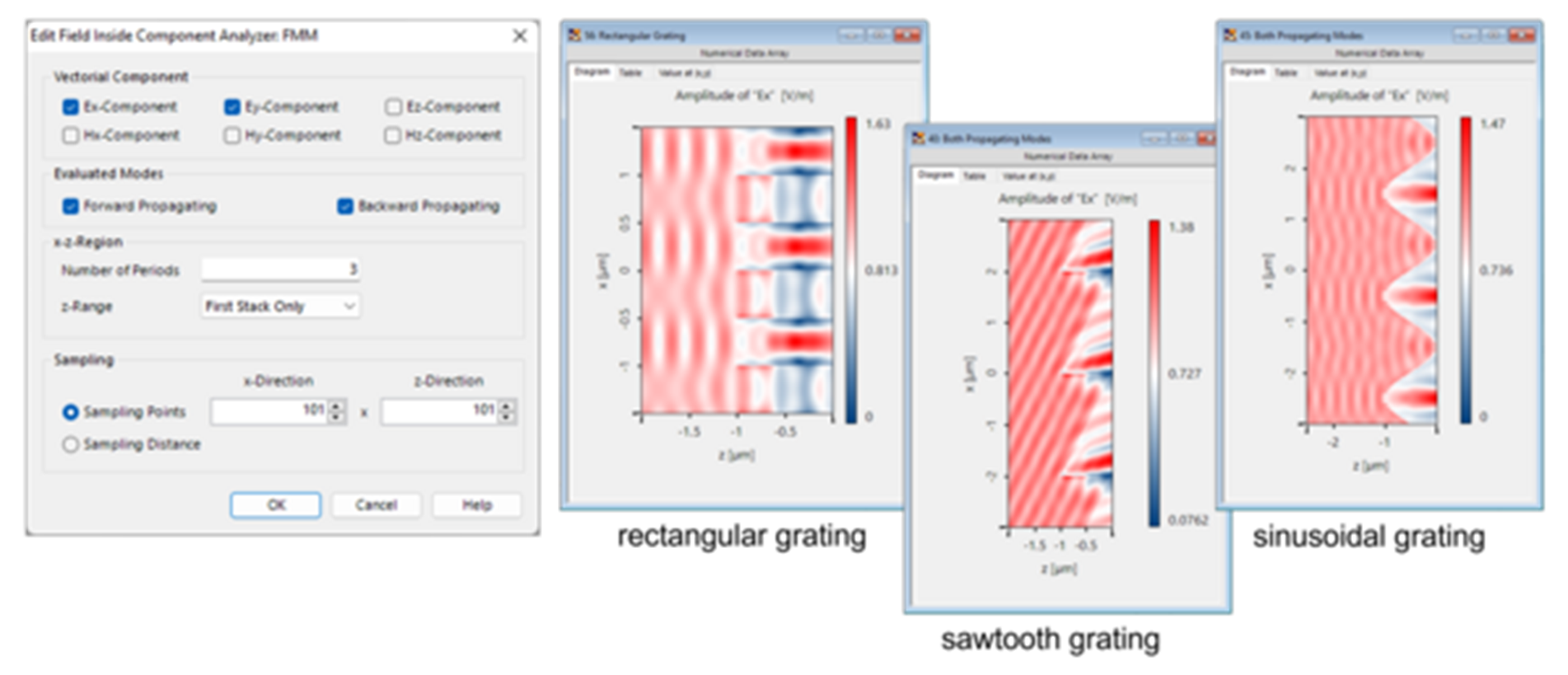

這個分析是由VirtualLab Fusion的組件內光場分析儀： FMM。你也可以在下面的鏈接中找到詳細的指南。



超稀疏介質納米線柵偏振器




組件內部光場分析儀： FMM





演示了一種分析器，它允許計算通過光柵組件傳播的光場。為此目的，F(xiàn)MM是要采用不同形狀的周期結構。



利用傅里葉模態法（FMM，也稱為RCWA）分析了超稀疏介質納米線網格的偏振相關特性。
