OptiSystem應用：放大器泵浦功率效應

以信號輸出功率、增益和噪聲系數為特征的放大器性能取決于泵浦波長。


本案例詳細介紹了980 nm和1480 nm泵浦的放大器。980nm和1480nm泵浦波長是EDFA中使用的最重要的泵浦波長。圖1顯示了具有980nm和1480nm波長泵浦的正向泵浦方案中的布局設置。

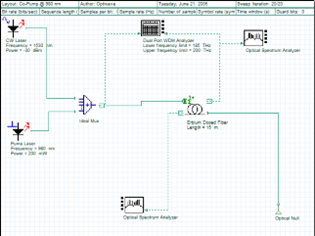

a） 前向泵浦980nm

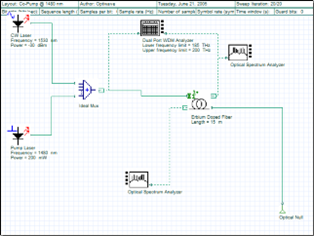

b）前向泵浦1480nm

圖1.980nm和1480nm波長泵浦的正向泵浦系統布局圖



在該項目文件中，可以獲得30-40 dB范圍內的高放大器增益，將泵浦功率從10 mW掃至200 mW。在這種情況下，考慮的信號輸入功率為-20 dBm。本項目中計算的輸出功率在6–17 dBm范圍內，而噪聲系數在3–5 dB之間變化。

在這個例子中可以設置不同的信號輸入功率或信號波長以及光纖參數，并且可以將新的結果與之前的結果進行比較。對泵浦功率進行掃參得到的結果如圖2所示。

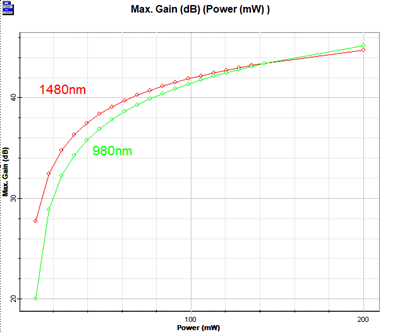

圖2.前向泵浦980nm和1480nm的增益與泵浦功率的關系



圖3.為后向泵浦980nm的系統布局圖。

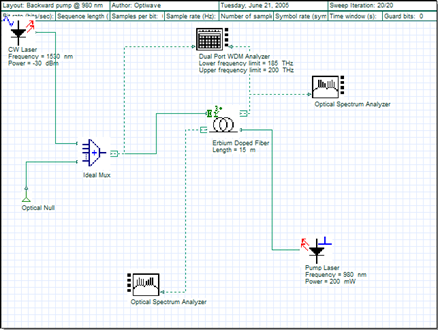

圖3.980nm后向泵浦系統布局圖



圖4顯示了掃描后向泵浦980nm和前向泵浦980nm的泵浦功率，得到的增益隨功率變化的曲線圖。

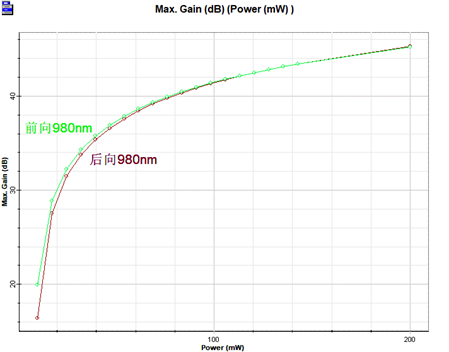

圖4.后向泵浦980nm和前向泵浦980nm增益隨功率變化的曲線圖



我們從中可以比較前向泵浦與后向泵浦增益隨泵浦功率變化的差異。
