OptiSystem應用：FBG濾波仿真

FBG（光纖布拉格光柵）是在光纖內形成一種空間周期性折射率分布的光纖，其作用在于改變或控制光在該區域的傳播行為與方式。光纖光柵是一種新型的光無源器件，具有制作簡單、造價低、穩定性好、體積小、抗電磁干擾、使用靈活、并易于同光纖系統兼容集成等諸多優點，所以近年來光纖光柵在光通信、光纖激光器和光纖傳感器等領域的應用越來越受到人們的重視，取得了令人矚目的成就。



1. 建模任務


本案例演示了均勻光纖布拉格光柵組件在OptiSystem中作為濾波器的應用。本案例有兩種項目布局。在第一種布局中，使用了白色光源。在第二種布局下，使用了高斯脈沖。



2. 白光光源下的FBG濾波器

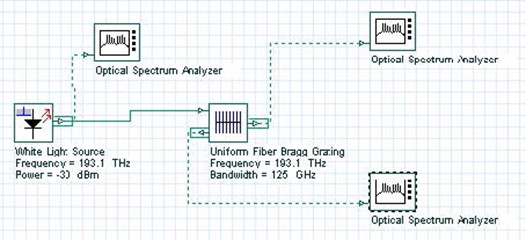

下圖所示為光路圖。



初始的頻譜如下圖。





接下來我們對布拉格光柵的主選項卡中的反射率進行掃描，如圖。

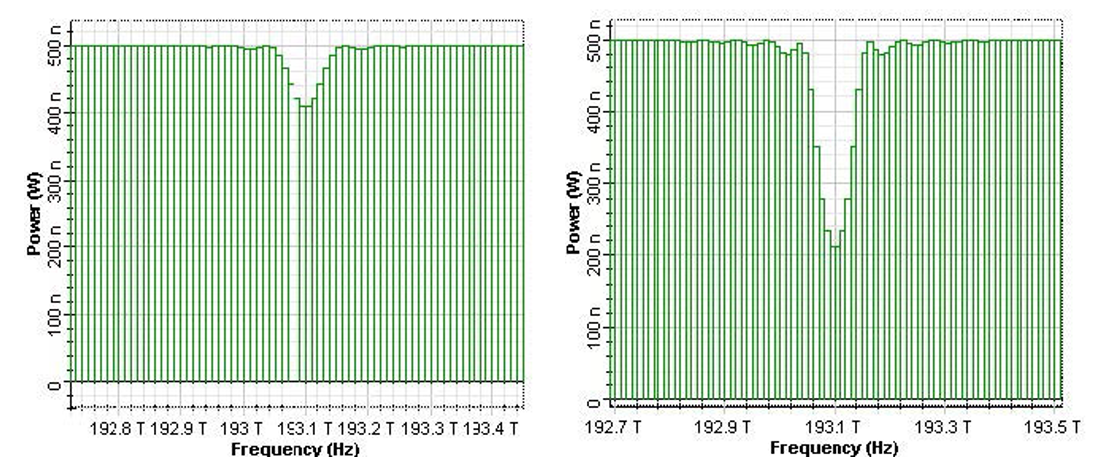

因?yàn)榉瓷渎逝c耦合長度和光柵長度的乘積有關，所以這種掃描對應于耦合長度和/或光柵長度的變化。相應反射光譜的比較如下圖所示。



0.19和0.59反射率的均勻布拉格光柵反射光譜

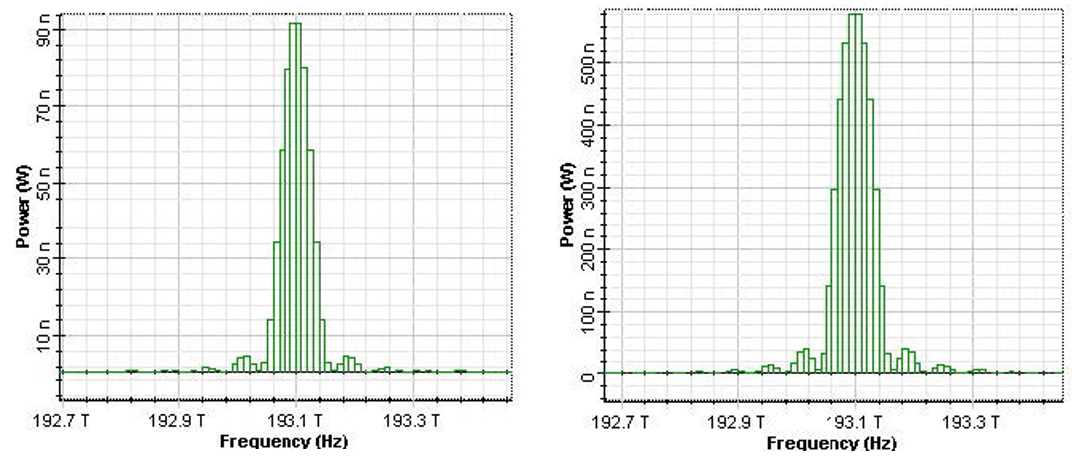

透射光譜如下圖。



0.19和0.59反射率的均勻布拉格光柵透射光譜


3. 高斯脈沖下的FBG濾波器

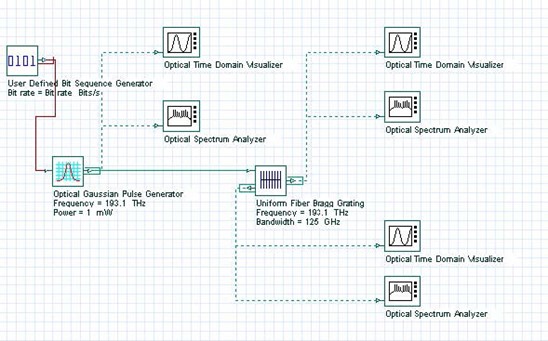

高斯脈沖光學系統中均勻光纖布拉格光柵濾波器的光路如下圖。

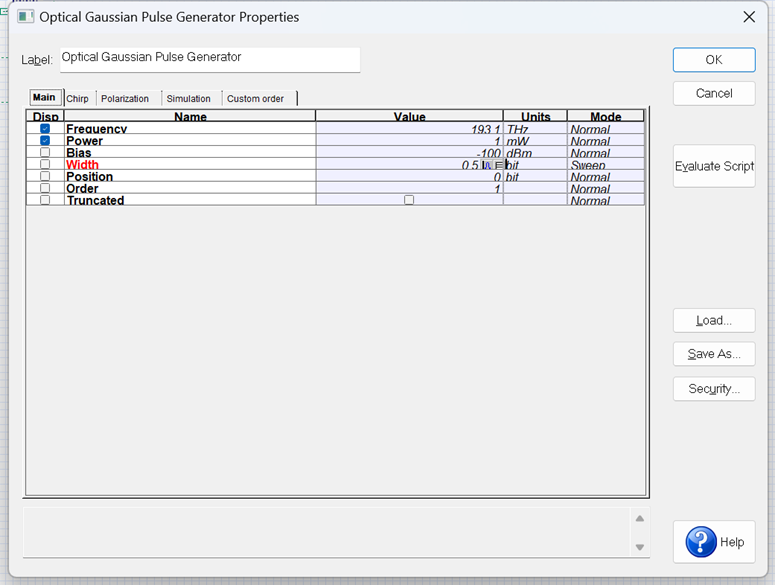

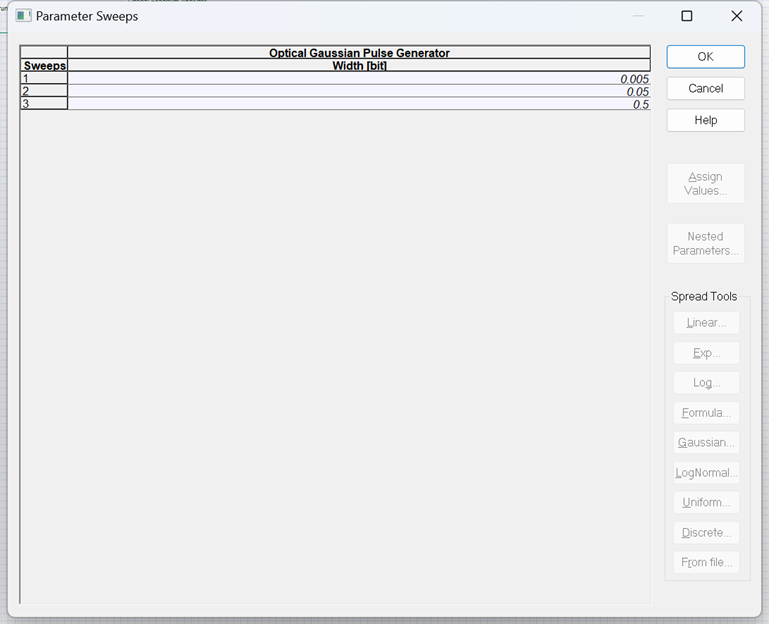

我們對高斯脈沖的半高全寬（寬度）進行掃描，設置其寬度為0.005、0.05和0.5，如圖。

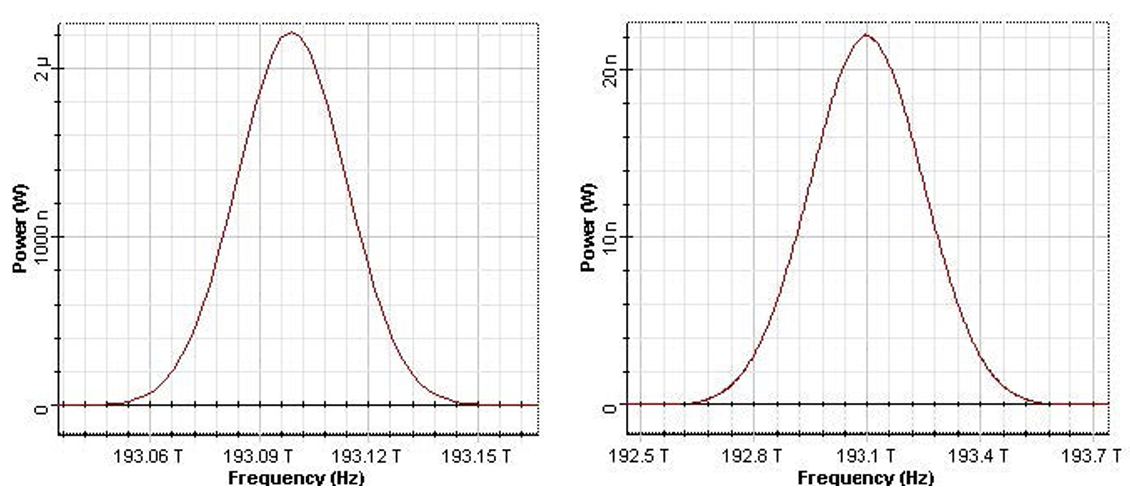

初始高斯脈沖的頻譜如圖





高斯脈沖的初始頻譜，寬度為0.5和0.05（分別為12.5ps和1.25ps）

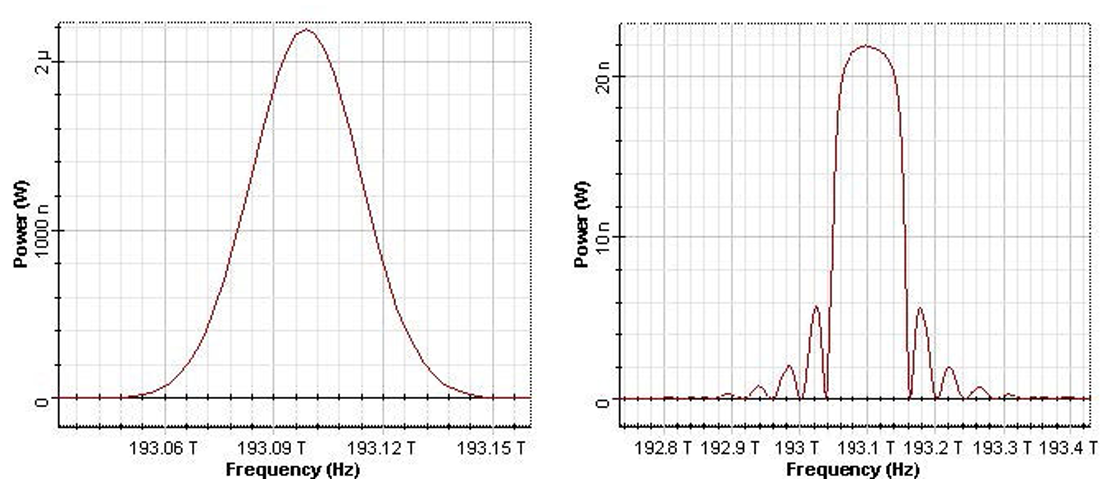

獲得的反射光譜如圖所示。



反射光譜，寬度為0.5和0.05（分別為12.5ps和1.25ps）

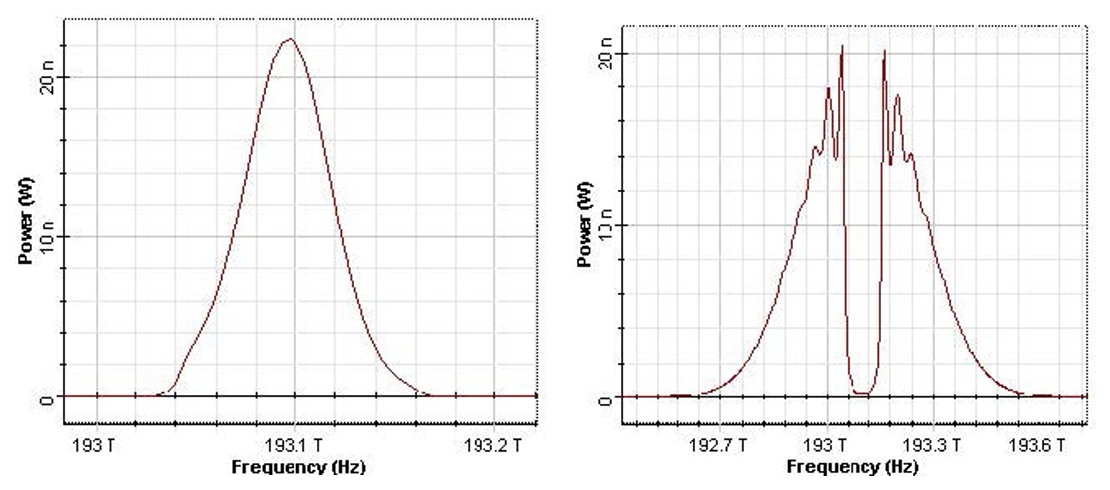

獲得的透射光譜如圖所示。





透射光譜，寬度為0.5和0.05（分別為12.5ps和1.25ps）


正如我們所看到的，因?yàn)樵诘诙�種情況下，光柵的帶寬（125GHz）遠小于脈沖頻譜，所以脈沖的一部分頻譜被反射。
