OptiFDTD：二進制光柵建模及近場和遠場模擬

時間:2022-05-11 20:34來源:訊技光電作者: 技術部點擊:次打印

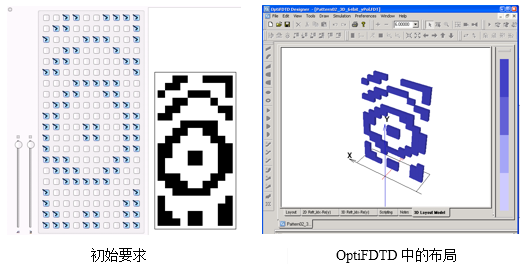

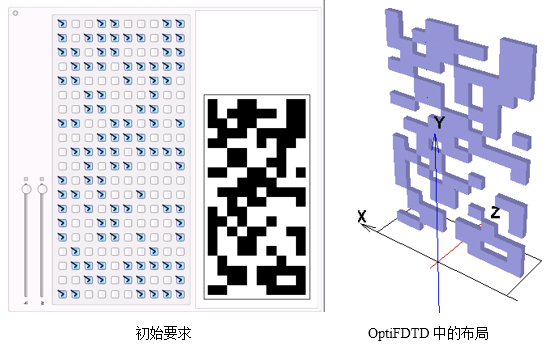

布局創建

（1） OptiFDTD提供了一個周期性關系編輯器。它允許我們定義具有不同單元屬性的不同周期關系。

（2） OptiFDTD中的VB腳本可以加載/編輯二進制關系，輕松實現“單元開”或“單元關”。

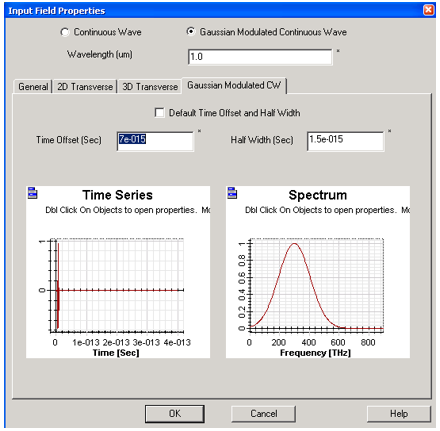

時域入射波可以設置為覆蓋所需波長區域800nm-1550nm的脈沖。

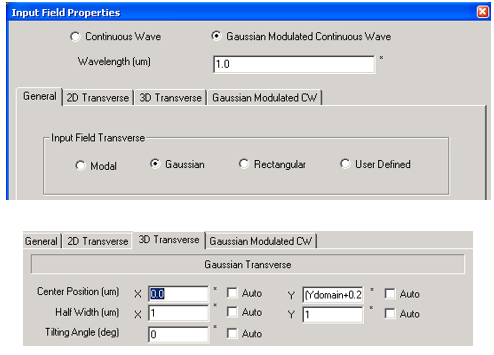

（1）以下模擬將橫向入射光束設為高斯場。

（2）但是，光纖模式完全可以得到求解并設置為OptiFDTD的橫向入射光束。

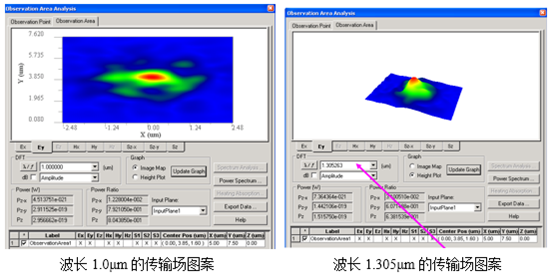

檢測采樣波長的傳輸光束（對于圖案1）

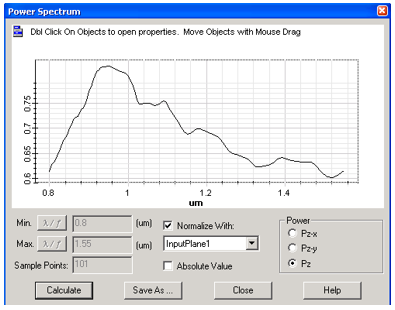

傳輸功率譜

遠場轉換

（1）FDTD主要進行近場模擬，更長距離的模擬要求更多CPU時間和內存使用。

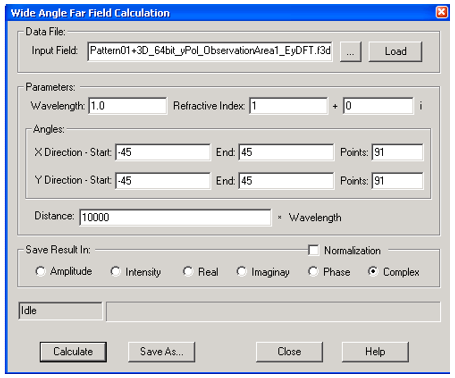

（2）然而，OptiFDTD提供遠場轉換工具，當用戶定義距離時可以得到遠場圖案。

遠場轉換

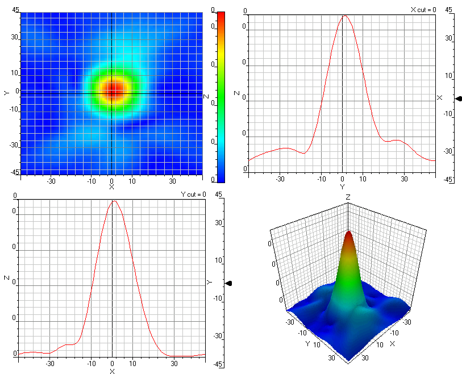

波長λ=1.0μm，z =1,000μm的遠場

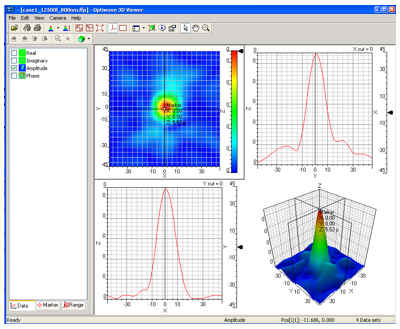

遠場轉換

波長λ=0.8μm，z =10,000μm的遠場
