OptiInstrument軟件（版本號：1.0）是Optiwave發行的新軟件，可滿足研究人員，科學家，光子工程師，教授和使用儀器的學生的需求。OptiInstrument軟件可以滿足正在尋找功能強大而簡單的工具來進行物理或遠程通訊以及控制儀器的用戶需求。
OptiInstrument儀器通信與控制軟件概述
OptiInstrument 1.0軟件的友好圖形用戶界面（GUI）如圖1所示。它是一個獨立的工具，可用于通信和控制不同種類的儀器。 OptiInstrument使用可編程儀器（SCPI）的標準命令與儀器進行物理或遠程通信。 該工具使用標準的通信接口，例如TCP / IP，USB，GPIB或串行端口（RS232 / RS485）。 用戶可以從XML文件加載SCPI命令列表，也可以編寫單獨的命令來控制儀器。 這些命令以樹形配置顯示。 OptiInstrument可以執行單個命令或一系列命令。 可以為SCPI命令生成Python腳本，并由OptiInstrument或在Python環境中保存，加載和執行。 OptiInstrument GUI具有內置的查看器和CSV文件分析窗口。 GUI支持可�？康拇翱冢@些窗口可以與主GUI分開或放置在GUI中的任何位置。 OptiInstrument是自動化測試和表征的理想選擇。

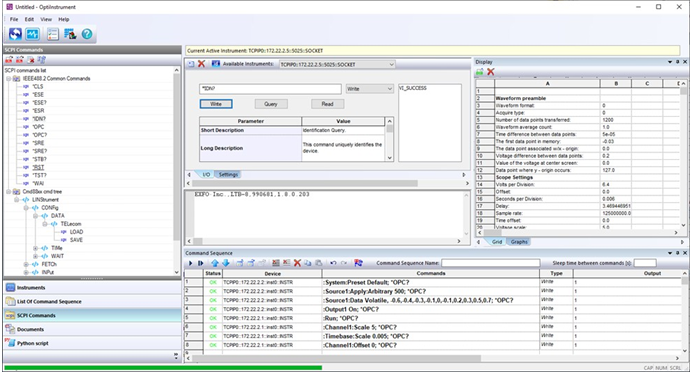

圖1.OptiInstrument GUI
OptiInstrument 1.0的主要功能
•友好的圖形用戶界面
•執行單個或序列的SCPI命令
•可將XML文件和所有其他文件格式加載到GUI面板中
•通過靈活的順序排序拖放命令
•生成用于命令序列的Python腳本
•內置信號查看器和CSV文件分析頁面
•內置完整的Python腳本編輯器
•儀器的遠程操作和控制
•支持可停靠窗口
OptiInstrument軟件應用
•與儀器遠程通訊
•設備設置參數
•自動化測試和表征
•查看生成的信號
•提取并保存生成信號的數據以進行后期處理
•將儀器與光子學和系統仿真工具集成（OptiSystem&OptiSPICE）
顯示和數據采集窗口
OptiInstrument GUI允許用戶顯示由支持信號生成的儀器產生的波形。 一旦執行了儀器的SCPI命令序列，生成的波形就會顯示在OptiInstrument GUI的顯示窗口中，如圖2所示。用戶可以獲取顯示的儀器波形作為圖像，并將波形數據保存在.CSV電子表格中。

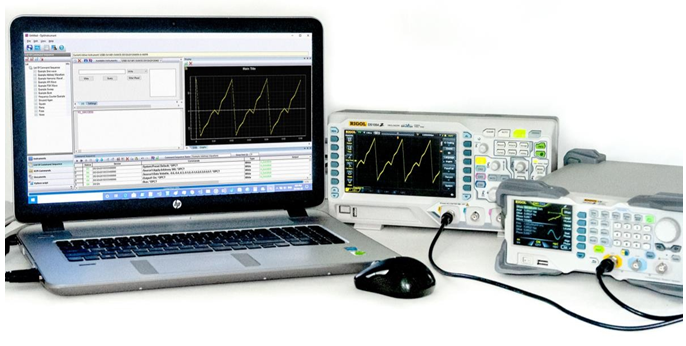

圖2.使用OptiInstrument軟件通信和控制一個函數發生器和一個示波器
OptiInstrument和Python Scrip
OptiInstrument軟件支持Python腳本編寫。 使用該工具為單個SCPI命令或命令列表生成Python腳本。 生成的腳本可以保存到文件中。 可以從OptiInstrument GUI或命令提示符或Windows PowerShell中執行生成的腳本。 可以將Python腳本加載到OptiInstrument GUI中并由該GUI執行。 圖3顯示了為一系列SCPI命令生成的Python腳本，并顯示在GUI Python腳本窗格中。 此功能使用戶可以執行OptiInstrument GUI不支持的功能，例如邏輯控制和循環選項。

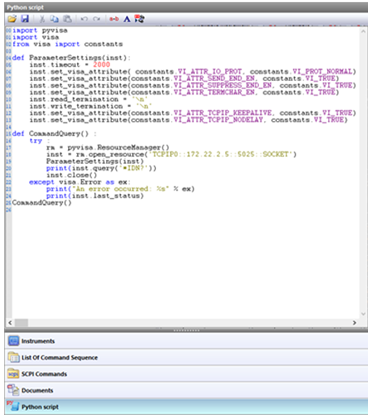

圖3.OptiInstrument GUI的Python腳本窗格中顯示的SCPI命令序列生成的Python腳本
OptiInstrument 1.0示例庫
OptiInstrument 1.0軟件包含許多使用Rigol和EXFO的商業儀器創建的示例。這些示例在每個供應商的目錄中，每個示例都有一個自述文件，該文件描述了每個示例中使用的設置和儀器/卡以及結果文件。
1. EXFO樣例
a. 功率Balzer_CFP4_EBERT
b. 功率Balzer_CFP4_EBERT
c. 功率計
d. 開關
e. 使用CW光源切換
f. 帶有OSA的VOA
g. 帶功率計的VOA
h. 循環
i. 資料解析
2. RIGOL樣例
a. AM波形
b. 任意波形
c. 脈沖波形
d. 諧波波形
e. PSK波形
f. 脈沖波形
g. 斜坡波形
h. 正弦波
i. 方波
|
