4.由用戶提供的基礎設施
• 光學實驗室內的儀器(建議使用潔凈室,但沒有強制要求)
• 用于承載儀器的平臺至少0.8 x 0.8m2,并且至少能載重100公斤
• 放PC的桌子(選項4不需要)
• 供電電源:230 V, 16 A
5.服務
IOF在采購地提供有關軟件的服務,免費提供3年的軟件更新,之后也可以提供免費更新或可以另行購買。
6.文檔、演示和交付物
• 階段1:測量系統的功能記錄在IOF耶拿的一系列測量中:
O 儀器標簽確定噪聲水平和近角極限
O 測量?jī)蓚典型樣品的ARS
O 在整個樣品表面上散射分布
用戶以書面確認初步驗收
• 階段2:發貨以及設備安裝,由IOF員工在用戶的地方總結出三天儀器的簡報。重復第一階段的測量。
7.可交付物
下面的部件也是該項目的一部分:
• 光散射測量?jī)xALBATROSS-TT
• 用于測量控制以及數據分析的軟件ScatterControl(許可證有加密狗保護)
• PDF格式打印出來的用戶手冊
• 測試和切換協議
• 網站介紹
8.不包含的部件
以下的部件不屬于該項目:
• 軟件源代碼
• 評估/檢查CE認證
• 評估/檢查ISO17025認證
• EMC測試(電磁兼容性)
• 儀器零件的機械制圖和CAD文件
• 光學零件的數據表
• ZEMAX文件
• 電路圖
• 單一零件列表

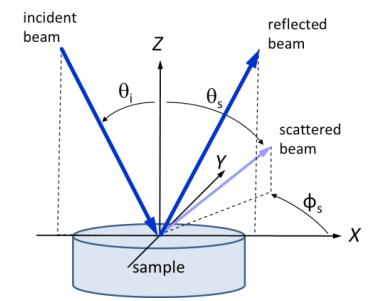

圖2:散射幾何:極角 和散射方位角 ,入射角 以及坐標

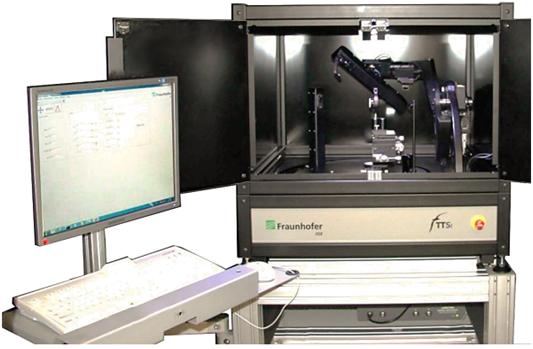

圖3:框架門打開時的ALBATROSS-TT儀器

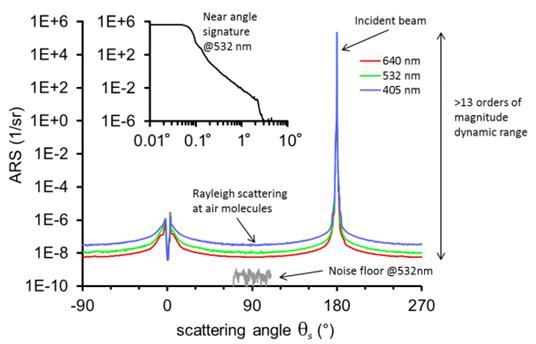

圖4:在不同波長下的儀器測試
|
