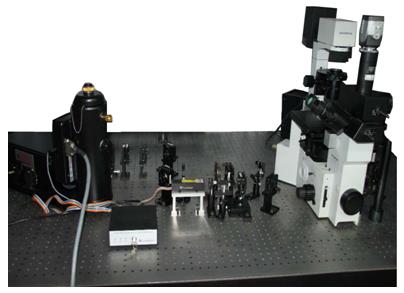

拉曼光鑷測試儀包括懸浮固定微粒的光學鑷子，激發樣品產生拉曼光譜的激發光源，探測拉曼信號的拉曼光譜儀以及信號分析處理軟件。系統采取獨立的光捕獲和光激發的設計方案，為多光束耦合多器件集成的高端科研儀器：
1.優質的 LOT-Ⅲ光鑷微操作儀；
2.高穩定性的拉曼激發光源；
3.獨立的拉曼激發光源和光鑷捕獲光源的設計，使得拉曼激發光源和光捕獲可以實現相對微小位移，提供多種實驗方案的靈活性；
4.光譜探測光路采取光纖耦合。
此系統可廣泛應用于偶氮囊泡，癌癥細胞，肝細胞等單生物細胞的拉曼測試等等。
光鑷微操作儀是用于對微米微粒的操控和進行皮牛力測量的工具。光鑷儀器廣泛應用于單細胞單分子生物學、軟物質膠體科學、物理與材料科學、微納加工以及光的力學效應實驗教學。光鑷儀器的一般操控精度和圖像分辨精度均需要達到亞微米的量級，包括學生用的教學儀器，也在微米操控精度，特別是光鑷技術的單分子應用研究達到了亞納米的測量和分辨精度，故光鑷儀器屬于高精度的光學精密儀器。為了達到預期的操作精度，需要高穩定的系統得以保障；儀器要方便操作和掌握，所以光鑷儀器的設計和制造應
滿足好的穩定性和高精度的測量。
功能和主要指標
1.光捕獲
光源波長1064nm，功率0-500mW 連續可調；
捕獲物鏡100×，NA=1.25；
光鑷力0-50pN；
兩維千分尺樣平臺10mm-10mm;
2.拉曼光譜激發
激發光源波長785nm，功率0-120mW 連續可調；
指向穩定性：0.005mrad/°C；
發散角：小于1mrad；
3.拉曼光譜探測
波長覆蓋范圍：785nm-1050nm;
孔徑率：f/2.0;
光柵刻線：1200g/mm ;
分光度(nm/mm)：6.23
空間分辨率：5cm-1 (25μm 光纖)
象散：小于120um
圖像畸變：小于2.5 像素
像素大小：20×20 微米
液氮制冷CCD(10:100BRCCDcameras)
成像面積: 26.8mm x 2.0mm;

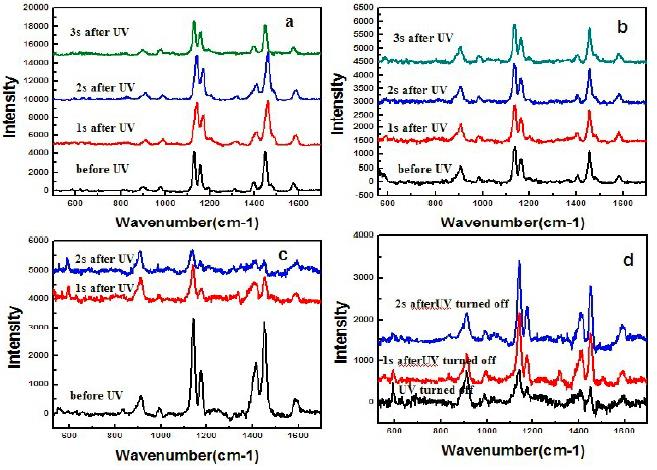

應用實例：

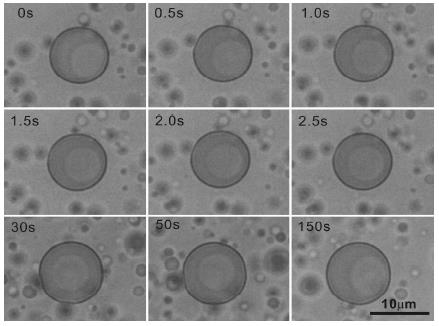

囊泡微區光致運動
