7. 插入光源,選擇“創建光源組 Add Luminaires as Groups”,從照明設備管理組件Liswin中,選擇合適的光源,并拖放該燈具的光度圖至“光源Luminaire”。
設置需要的照度,點擊“應用Apply”,軟件就自動計算出光源的需要的數量,接著點擊“OK”來應用。

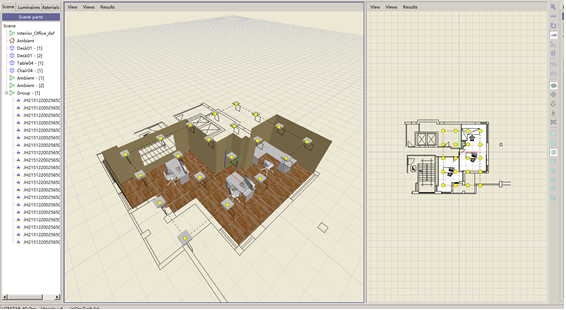

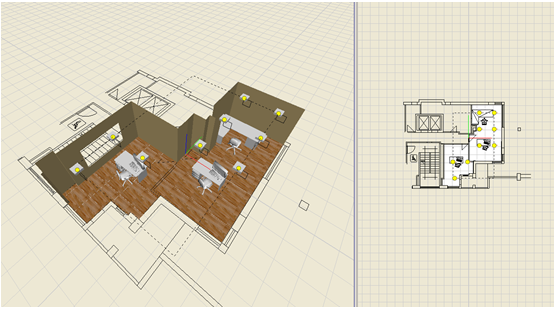

刪去一部分不需要的光源并適當調整燈具位置,即可完成光源的設置。

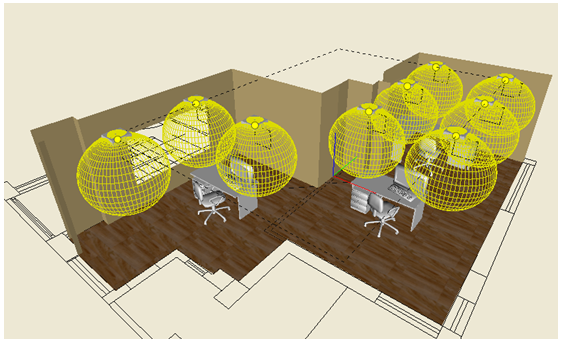

光源光度立體圖

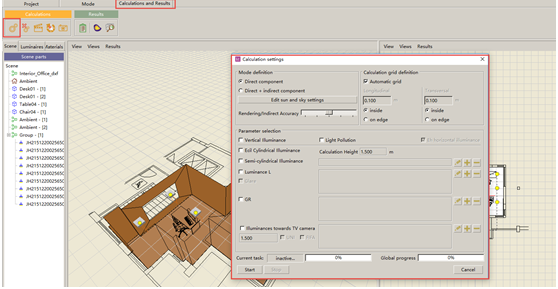

8. 進行照度計算,選擇“計算和結果 Calculations and Results”- “開始計算Start Calculation”,設置計算參數后,點擊“開始 Start”即可計算。
9. 計算完成后,在輸出的表格中,可以查看模型中某個面(本例以工作面Working Plane為例)對應的照度值,等高線圖和偽彩色圖,方便后期的驗證。

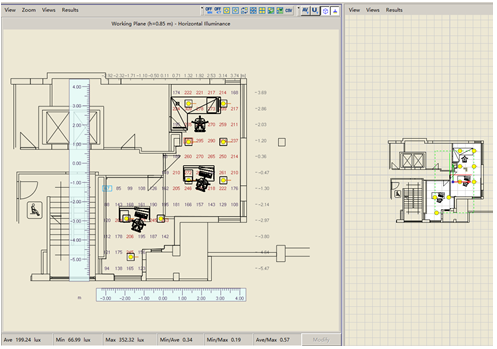

照度數據圖

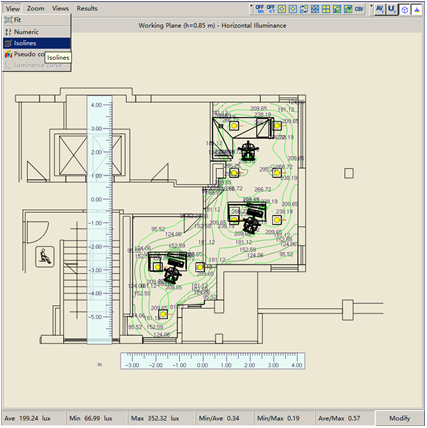

照度等高圖

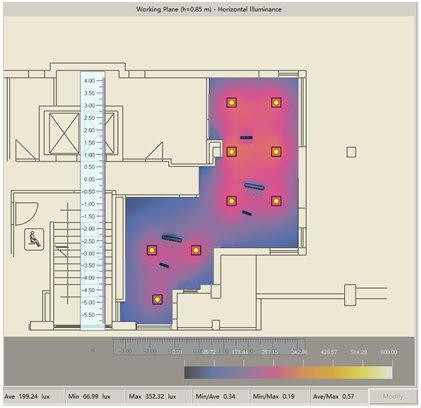

偽彩色圖
10. 使用色彩映射Tone Mapping功能,進行動態渲染,讓渲染效果更接近人類的視覺感知。

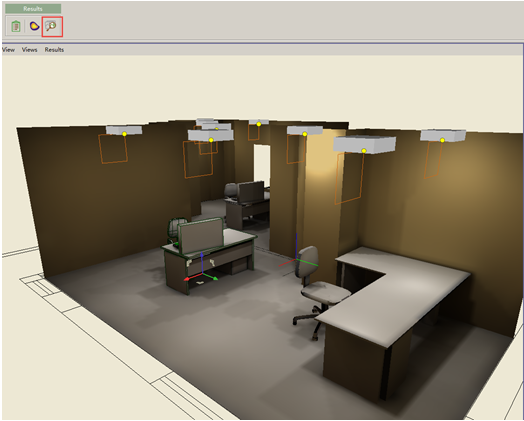

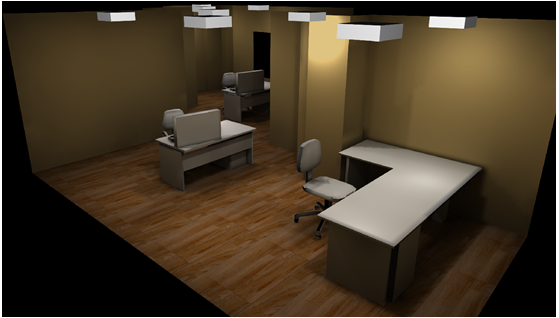

光線追跡渲染,調整合適的角度,選擇“計算和結果 Calculations and Results” -“Start Rendering with Ray Tracing”,就可以獲得渲染后的效果圖。
選擇“獲取圖像Capture Image”來獲得渲染后的圖像。
11. 當驗證完成后,可以把照明設計結果打印成冊。
“文件File”- “打印 Print Out”,選擇打印的部分即可。

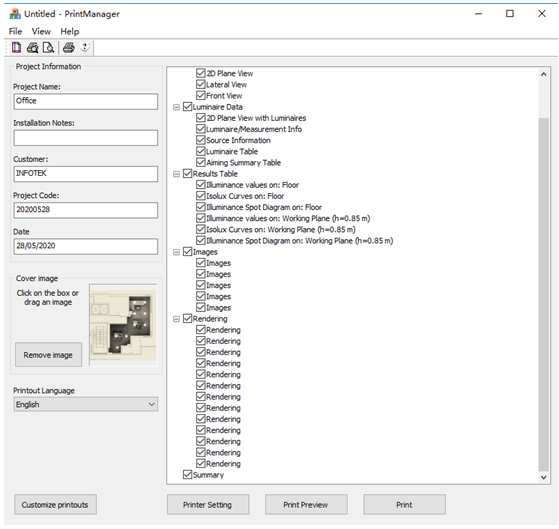

打印參數設置

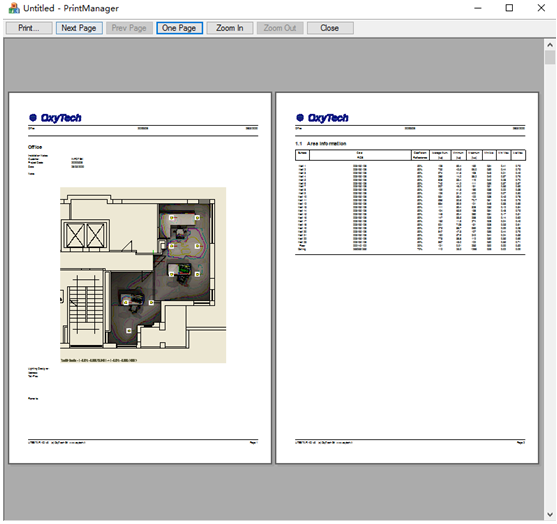

打印預覽

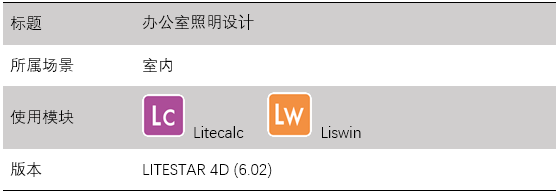

12. 文檔信息
|
