使用LITESTAR 4D進行照明設計是便捷高效的，總的來說軟件支持兩種不同的項目設置：自由項目（free project）和引導項目（guide project）。兩種項目設置方式各有不同：自由項目允許設計者自由的設置各參數，比如可導入DXF 2D平面背景，自由決定設計范圍；引導項目則根據軟件的引導來設置參數并輸入相應的窗口。
對于自由項目來說，大致步驟如下：
創建一個計算環境，環境可由不同物體組成
一個（室內或室外）環境，可繪制成2d或3d視圖的
有2D.DXF文件導入做背景的環境
一個或數個工作面
從列表中插入的物體（如家具）
從外部導入的完整3D模型
輸入或定義物體的特性（材料，反射等屬性）
插入光源
執行照明計算，設置需要被驗證的參數
結果數據的顯示和渲染
確認結果并打印出來
接下來，我們以上述方式完成對辦公室照明的設計。

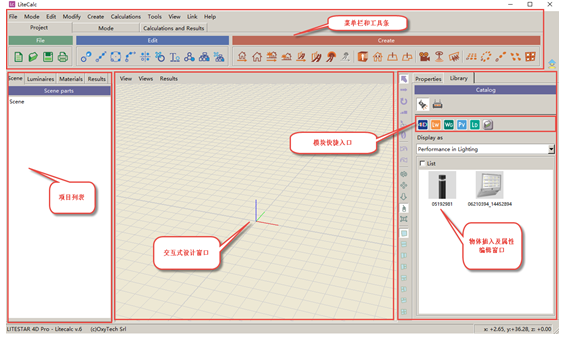

1. 首先，打開LITESTAR Calc的操作界面。
2. 導入室內的2D結構圖，創建照明環境（此例中使用一個房屋的平面結構圖）。

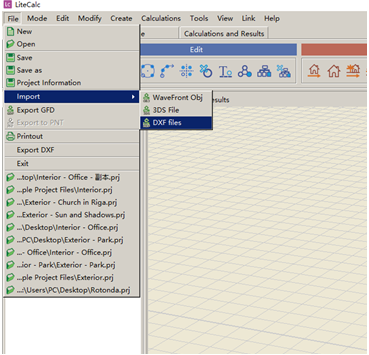

“文件 File”– “導入Import”– “DXF文件DXF files”

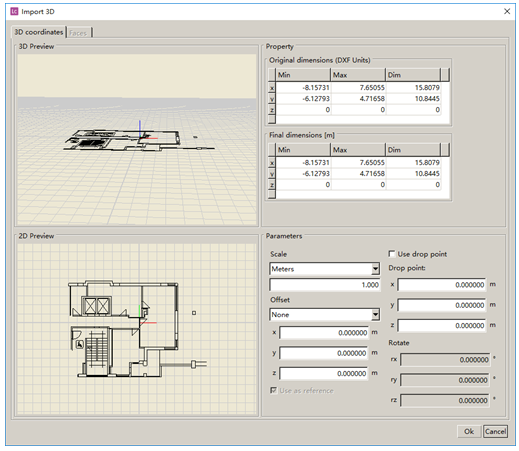

選中需導入的文件“Interior_Office.dxf”(名字必須為英文),彈出的導入對話框檢查無誤后，點擊“OK”來完成導入。

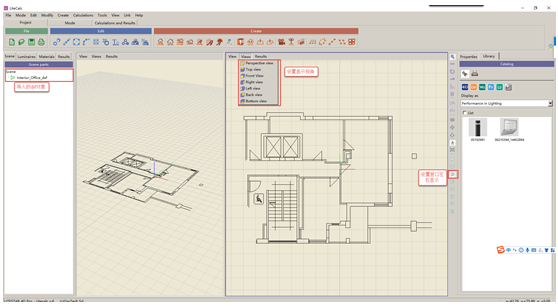

導入之后可以根據需要調整交互式窗口分布和顯示視角等。
3. 創建室內環境，生成墻壁，地板和天花板等表面。
選擇“室內高級項目Advanced Project for Interiors”  ，使用鼠標點選所要創建的區域（形成封閉區域）。

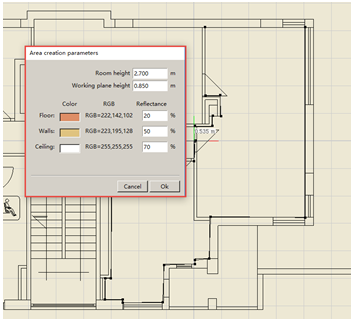

設置完室內高度，工作面高度，各表面顯示顏色及反射率等參數，以完成初步設置。
設置完成后的透視和俯視圖

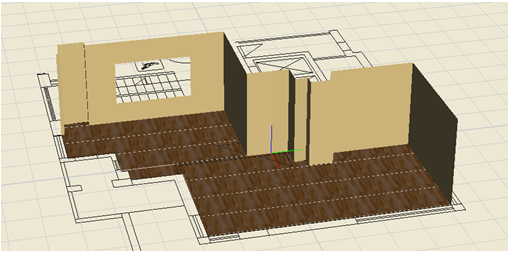

4. 更改墻體，地板和天花板材料屬性。

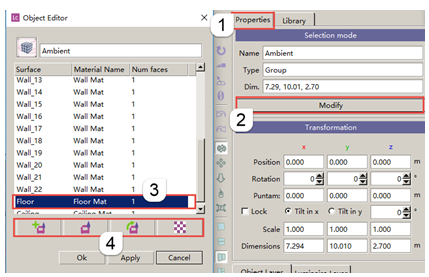

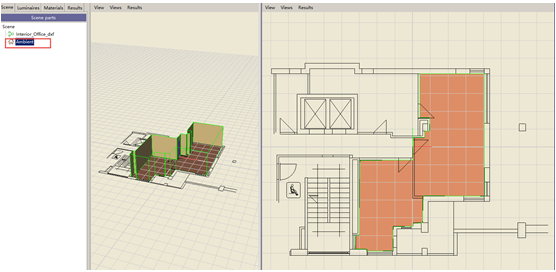

選中左側場景中的“周圍環境 Ambient”，選擇右側的“屬性 Properties”選項卡，選擇“調整 Modify”，可以打開“對象編輯器Object Editor”對話框，選中要調整的表面，如“地板 Floor”，在調整方式中選擇需要的方式（此處，我們設置成條形木地板）。

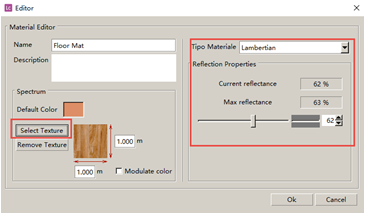

選擇“編輯材料 Edit Material”，接著“選擇紋理 Select Texture”，在文件夾中選擇“室內木地板Indoor Floor Parquet”，再選擇合適的紋理。
選項卡中的部分，還可以用來調整反射率等信息（本例使用默認參數），點擊OK完成地板參數調整。
同樣的方式，我們可以調整墻壁和天花板的參數。
5. 在墻上開一個窗戶。

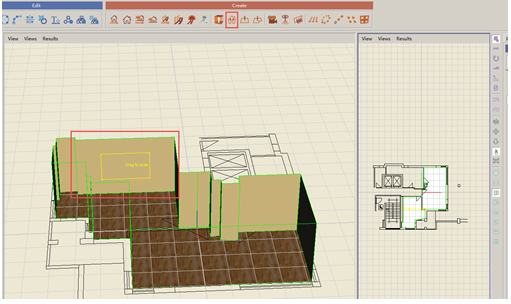

調整視圖，把透視圖窗口調大，并通過旋轉 ，調整視圖到需要開窗的墻面。點擊“創建窗戶Create Window”并點擊需要開窗的墻面，則墻面上出現一個黃色矩形塊，鼠標左邊長按并拖動調整窗戶的尺寸，按下“enter”鍵確定窗戶尺寸，接著鼠標調節位置，并按下“enter”鍵，已確定位置。
開窗前的墻體
開窗后的墻體

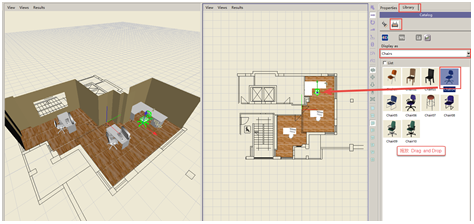

6. 在室內放置陳設，此處我們放置辦公桌和椅子
調整到俯視圖，選擇“Library”- “家具 Furniture”- “桌子Desks”，并把需要用到的模型直接拖拽到需要放置的地方即可。

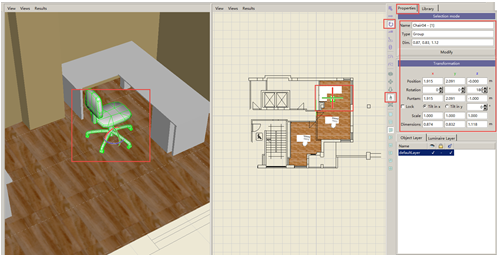

如需調整陳設的位置，可以通過垂直工具條或?qū)傩詸诘裙ぞ咦鲞m當調整。
垂直工具條：
|
