Richard N. Pfisterer
Photon Engineering, LLC, 440 South Williams Boulevard, Suite 106, Tucson, AZ, USA 85711
摘要
在光學工程中，高效的計算結果很難通過強力光線追跡來獲得。使用輻射測量學技術，在很短的時間內，可以有效并準確地執行雜散光，照度均勻性和自發熱輻射的計算來追跡必要數量的光線。
關鍵字：照明，輻射度量學，光線追跡，雜散光
1.前言
根據MSNtm Encarta（微軟公司產品）在線詞典，“clever”這個詞是一個形容詞，意為“展示意志力，敏捷性和創造力”。“trick”這個詞是一個名詞，意為“一個特殊的、有效或巧妙的技巧，技能或技術”。綜上所述，本文的目的是介紹光學工程領域中聰明的和創造性的使用技巧。
在光學軟件的早期，當開始執行計算時，設計人員和分析師學會了如何高效又富有洞察力的計算。他們必須如此的原因是，在分時享用計算機上進行計算成本很高，而且獲取計算機并不總是很方便。此外軟件開發人員還沒有寫出很多如目前的現代軟件一樣豐富的專門的功能。

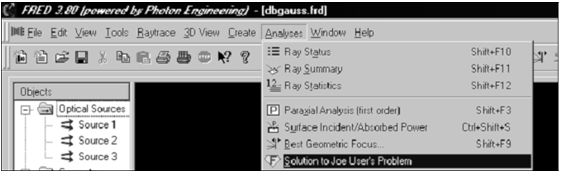

現代的軟件提供了無數種計算選擇，這使得很多沒有經驗的用戶相信，每一個問題可以通過按下工具欄上的按鈕而得以解決（圖1）。這是不正確的!
圖1 “圣杯”界面的發展：一個解決了用戶問題的按鈕，…不管它是什么問題。
有幾類問題，僅僅按鈕的解決方案是行不通的。這包括雜散光/離軸抑制計算，照明分析問題（特別是源于特定的視角），自發熱輻射計算及涉及多光束的干涉分析。這篇論文論述了前三類問題。
2.雜散光的計算

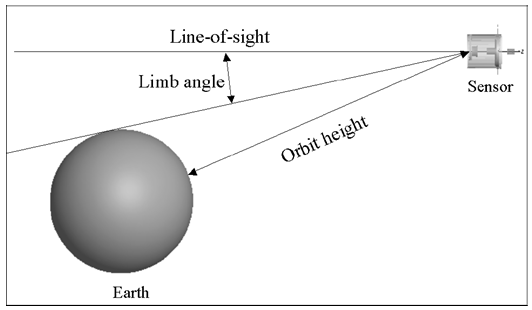

例如，讓我們考慮距離地球特定軌道高度上的傳感器的典型雜散光計算案例（圖2）。在這種情況下，傳感器的視線（LOS）是在地球的邊緣之上；LOS與邊緣之間的角度通常稱為“邊緣角”。現在的問題是“到達傳感器FPA（焦平面陣列）的雜散光數量是多少？”
圖2 地球傳感器的幾何結構（不按比例尺測量）。

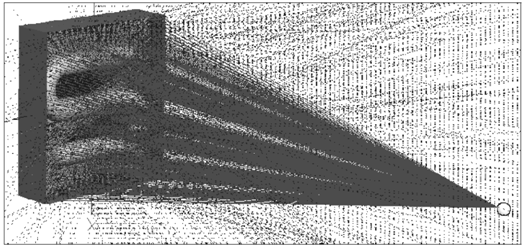

最顯而易見的方法是將地球作為發射器（圖3）。使用這種技術，用戶需要從地球追跡極大數量上的發射光線，并希望一些光線可以到達傳感器。假設一些光線確實到達傳感器(不太可能!)，這些光線由于光學和機械的原因發生散射，而這些散射的光線在FPA中得到積累。在追跡足夠數量光線的極限情況下，這種技術將會起作用，但在合理的時間內，對于任何適當數量的光線追跡，光線統計將極其稀少。
圖3 強力光線追跡：將地球作為朗伯發射體。
這個問題顯然有它的原因，在于地球的大小和傳感器入口處孔徑的大小的重大尺寸差異。解決這個問題的傳統方法是考慮來自地球的傳感器的雜散光特點并且分為兩部分來做實驗。
傳感器的雜散光的特點是方便地包含在一個名為點源透射率（PST）的函數中。雖然有幾種對于PST的定義，但是輻照度定義（公式1）是最常見，因?yàn)樗鼘缬纱畏瓷溏R和支撐結構等等產生的光瞳中的遮光作用不敏感。
本質上PST是一個關于FPA中散射量相對于傳感器的入口孔徑的入射輻照度量的傳遞函數。

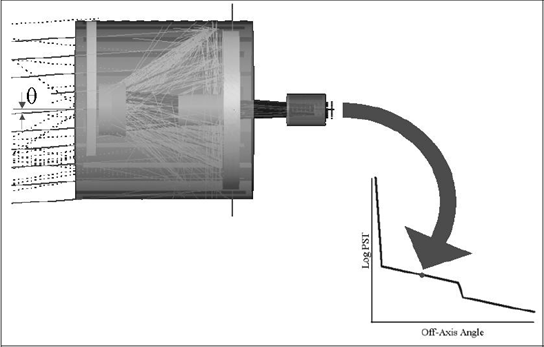

計算PST非常簡單：從特定的離軸角，單位輻照度入射光束可以追跡到系統，并且由光學和機械結構散射的光線可以指向FPA（圖4）。（如果系統是旋轉對稱的，那么離軸點光源的PST可以在一個單平面內確定。然而對于大多數的系統，由于支架的原因，往往都是不對稱結構，大多數系統需要在不同的方位角上進行重復PST計算，同樣可以充分描述平面外的雜散光屬性。）
圖4 在一個離軸角θ上計算PST。

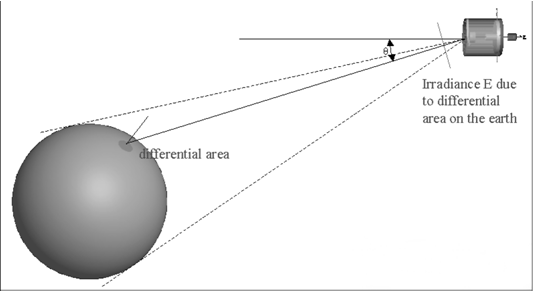

圖5 地球積分計算的幾何結構
一旦計算完P(guān)ST，它必須為在特定邊緣角和距離地球軌道高度上的擴展立體角積分，為了獲得（圖5）雜散光等級。地球數學積分表達式為：
PST/地球積分方法的兩個弱點是（1）由于PST函數的有限采樣可能錯過重要雜散光 (2)地球積分軟件目前還沒有出現。通過逆推計算我們可以解決這兩個問題；這是第一個“聰明的技巧”。
我們開始于輻射亮度方程，由下式給出

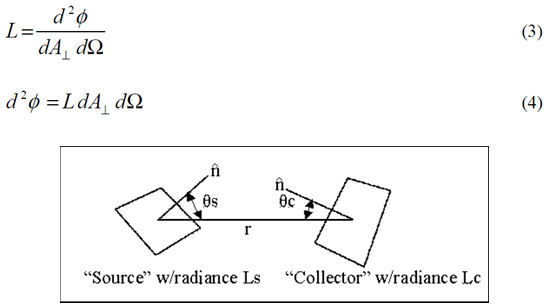

圖6 光源和接受面之間的簡單自由空間能量傳遞關系。
展開為光源-接受面微分（圖6）
我們注意到兩個方程（5）的右手邊是相同的，因此
換句話說,沿著光路從光源到接收面的功率和輻射亮度是相關的!此外，雖然我們沒有證明它，但是事實證明這種關系也適用于散射光路以及鏡向路徑。
為了在散射計算中利用這種關系，必須以特定方式配置該問題。首先，我們假設地球的輻射亮度是單位1；這是為了方便配置問題，而且我們總是可以按照比例放大該地球輻射亮度，第二，我們假設FPA是具有單位輻射亮度的朗伯發射體，并且其發射功率由下式給出
在此，A是FPA的面積，L是輻射亮度（在此情況下是單位1），并且θ是等于從FPA看的出射光瞳半角的發射角。第三，我們設置了重點方向，例如所有的機械和光學面朝向地球（相反于散射方向指向FPA，就好像正向傳播的情況）。在完成光線追跡時，對于單位輻射亮度地球來說，入射到地球上的總功率（數值）實際上是1單位輻射地球亮度入射到FPA的總功率。
3. 照度計算
雖然先前的示例起初好像是僅僅與只與少數的光學工程師相關，但技術是非常靈活的�？紤]到漫反射白色燈箱包含一個處于與眼睛有一些距離的蛇形燈（圖7）；這是一個簡單但常見的背光顯示。（實際的燈箱有3M BEFtm增量膜或其它增量膜以加大輻射亮度。這種材料的存在與否不改變執行計算的方式。）問題是“眼睛所看到的燈箱/燈具有多亮？”

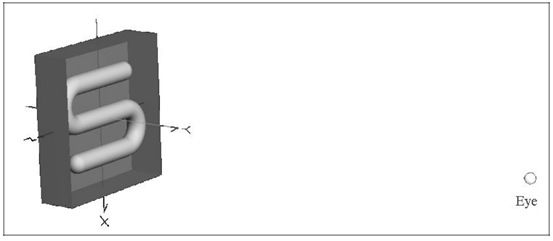

圖7 燈箱和燈具的幾何結構
最直接的方法是將燈具視為發射器，就像在先前的例子中地球被作為發射器一樣的方法。我們會追跡大量燈具的光線，其中許多將散射出燈箱。在光線追跡的結論中，我們將積累直射光和散射光線到眼睛上。這取決于眼睛相對于燈箱的位置，光線統計將會少的可憐。

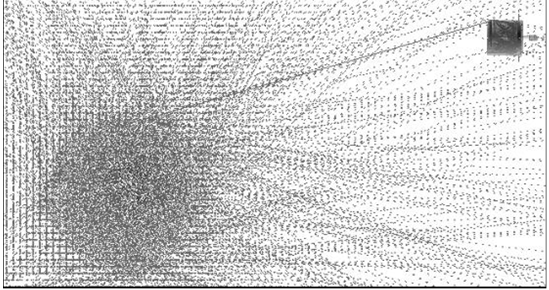

但是我們可以使用相同的技巧：在眼睛處開啟單位輻射亮度的光線分布和適當大小的功率（公式7），發射光線到燈箱的立體角，并在燈具處收集燈的能量（圖8）。由燈具聚集的功率量再次在數值上等于單位輻射亮度燈具入射到眼睛上的功率。（在實際的燈具中，在整個表面輻射亮度很少是常數。然而這是一個簡單的問題：將燈打破為相同的輻射亮度部分，并將公式6逐個部分應用)。
分析師經常想知道亮度如何隨眼睛位置（“眼睛體積”）變化。這種技術非常適用，通過在眼睛位置處設置陣列然后開始反向光線追跡，如圖9所示。
圖8 從眼睛到燈箱/燈具的反向追跡

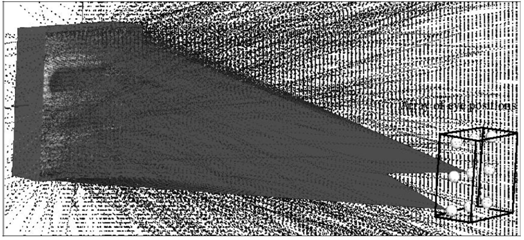

圖9 從眼睛位置（“眼睛體積”）的陣列追跡
我們也可以將這種技術應用到鏡面反射器和一個弧燈的輻照度計算中（圖10）。在這種情況下，目標區域分為很小微分區域；從每個微分區，反向追跡光線到反射器和聚集在模擬弧光源的吸收表面。圖11顯示了正向追跡和反向追跡的輻照度計算結果。
圖10 計算平面上的照度分布
在此有兩個實際問題：計算時間和準確性。在一個復雜的系統中，如果分析師嘗試獲得增量變化對設計的影響并且想要“實時”地這樣做，那么光線追跡時間將會特別多。反向光線可以使計算近乎迭代。此外，因?yàn)楣β适諗康乃俣缺染鶆蛐砸�，那么分析師幾乎可以確信結果的準確性，即使只有少數光線從每個微分區到達弧光源。
圖11 兩個輻照度的計算的對比：一個使用向前光線追跡而后一個使用反向光線追跡。后者需比前者少53x光線來達到相同的精度水平。
4. 計算自發熱輻射
在許多應用程序中，長波紅外引導頭的設計作為一個常見的例子，減少熱自輻射意味著減少噪聲，從而提高靈敏度。
|
