4).激光諧振腔工具箱——靈活的激光諧振腔模擬和仿真平臺
激光諧振腔工具箱基于場追跡技術，將幾何光學和電磁場方法結合起來，用來模擬和分析穩態和非穩態激光諧振腔，并可將微結構加入到諧振腔系統或者將LASCAD中的諧振腔系統導入以進行模擬和場分析；同時，其提供的Arnodi和Fox-Li數值算法，可以用來計算激光諧振腔的本征模和高階模，如圖14所示；最后，使用優化方法可以通過改變激光諧振腔的參數從而模擬激光光束的特性，如圖15所示。

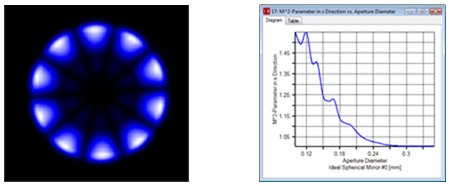

圖14.激光諧振腔高階模分析 圖15.改變孔徑半徑以觀察激光光束M2的變化
5).照明工具箱——提供創新的照明解決方案
照明工具箱基于場追跡原理，提出了一種將衍射光學元件和微光學元件結構整合的新概念，通過設計如光柵單元陣列、棱鏡單元陣列和微反射鏡單元陣列從而構建緊湊的照明系統以用于LED光以及其它高發散輻射光源的整形和均勻化，并可將設計完成的結構以GDSII格式導出，以用于加工。圖16，微反射鏡元胞陣列；圖17，LED光束整形微反射鏡單元陣列場追跡結果；圖18，LED微反射鏡單元陣列光線追跡結果；圖19，導出的蝕刻掩膜GDSII文件。

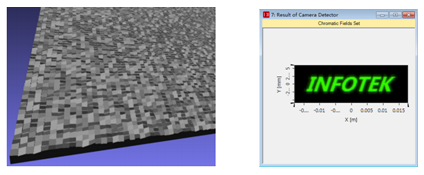

圖16.微反射鏡單元陣列結構 圖17.場追跡獲得的色散場

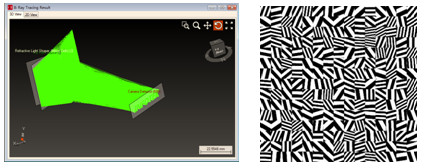

圖19.光線追跡的結果 圖20.導出的蝕刻淹沒GDSII文件
4.總結
VirtualLabTM基于場追跡建模方法，將多種建模技術（從幾何光學到物理光學）集于一個光學建模平臺，同時還擁有九個庫系統，如光源庫、界面庫、材料庫等，可以滿足不同光學工作者的建模仿真以及設計需求。同時，其友好的而操作界面以及智能化設計模塊能夠使未曾使用過光學軟件的用戶快速完成光學設計和模擬任務。最后，其開放的二次開發環境為用戶建模提供了完全的便利性。隨著越來越多的建模技術的融入，VirtualLabTM必將被應用到更多的光學領域，滿足更多的光學工作者的需求。
|
