在基本工具箱中，不僅可以使用場追跡來進行光學建模，同時也可以使用光線追跡來對光學系統進行快速的驗證、分析和模擬，如圖6所示，使用光線追跡和場追跡方法模擬入射光經過軸棱鏡相位調制以及聚焦物鏡后所獲得的環形光束。

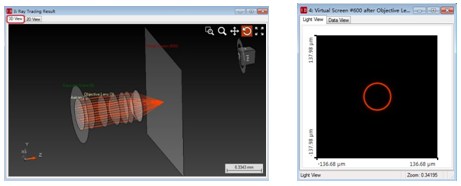

圖6.左圖為使用光線追跡觀察的3D光線視圖，右圖為使用場追跡獲得的結果
2).衍射光學工具箱——專業的二元光學元件設計
衍射光學工具箱使用迭代傅里葉變化算法(IFTA)，在用戶確定輸入光場以及期望的輸出光場后，幫助用戶自動完成各種衍射光學元件的設計或者開發工作，如對衍射光束分束器的設計，用戶不僅可以通過確定x方向和y方向的衍射級次來設計規則陣列的衍射光束分束器，同樣可以通過導入Bitmap文件、諧波場文件或者ASCII文件來設計任意陣列的衍射光束分束器，如圖7所示，通過導入文件來設計的任意陣列分束器；同時，應用衍射光學工具箱中的光束整形器功能，可以設計出折射和衍射光束整形器，將入射的高斯光束整形成2D環形或矩形以及1D 的線型分布甚至是任意期望的輸出形狀，如圖8所示，將入射高斯光束整形成矩形高帽光束；而光束擴散器設計則可以幫助用戶快速的完成規則擴散器設計以及圖案生成擴散器設計，如圖9所示，通過導入圖案設計的圖案生成擴散器。

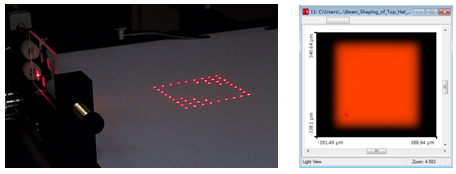

圖7.衍射光學工具箱設計的任意陣列分束器 圖8.矩形平頂光束整形
最后，可以將設計完成的各種衍射光學元件的結構導出以用作加工生產，如圖10所以，衍射光束分束器單個周期輪廓視圖。

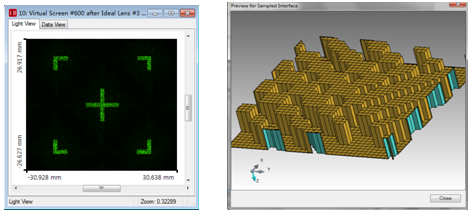

圖9.十字圖案擴散器設計 圖10.分束器單個周期二元輪廓圖
3).光柵工具箱——提供專業的光柵解決方案
光柵工具箱主要使用堆棧的概念來構建各種2D光柵和3D光柵（如圖11所示），通過使用傅里葉模態法（FMM），不僅能夠?qū)撩琢考壷良{米量級的光柵結構進行嚴格的電磁場分析，光柵的類型可以從衍射光柵、全息光柵、布拉格光柵、表面光柵、光子晶體、衍射光束分束器、起偏器、減反結構、衍射光學元件直到光伏系統和光譜光柵等。用戶能夠使用New Parameter Run 和New Parametric Optimization兩種優化方法對光柵結構進行公差分析和優化設計，并能夠應用光柵工具箱特有的內部場探測器和衍射效率分析器，來進行光柵的內部場分析和衍射效率分析，如圖12所示。

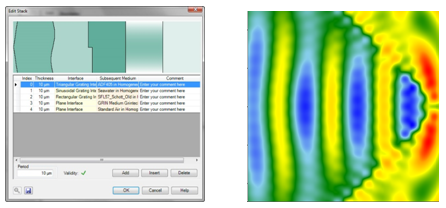

圖11.利用堆棧結構定義2D光柵 圖12.三角光柵內部場（x方向電場）
同時，其已有的各種2D和3D光柵模型可以幫助用戶快速的完成建模和分析，如圖13所示；最后，其提供的自定義功能可以幫助用戶通過自定義構建各種光柵，極大的滿足了用戶建模的靈活性。VirtualLab光柵工具箱，可以為各種類型的光柵問題提供完美的解決方案。

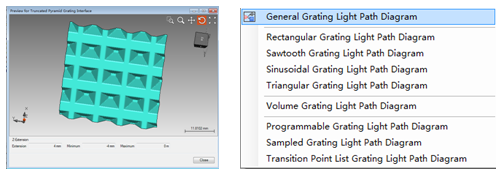

圖13.左邊為截錐光柵界面，可直接用于構建3D光柵結構；右邊為各種已設計好的光柵，可以直接用于各種光柵的模擬仿真和分析 |
