如何在PanDao中輸入中頻空間公差？什么是“最小中頻波長”？

半徑為6400公里的行星上的中頻空間波。

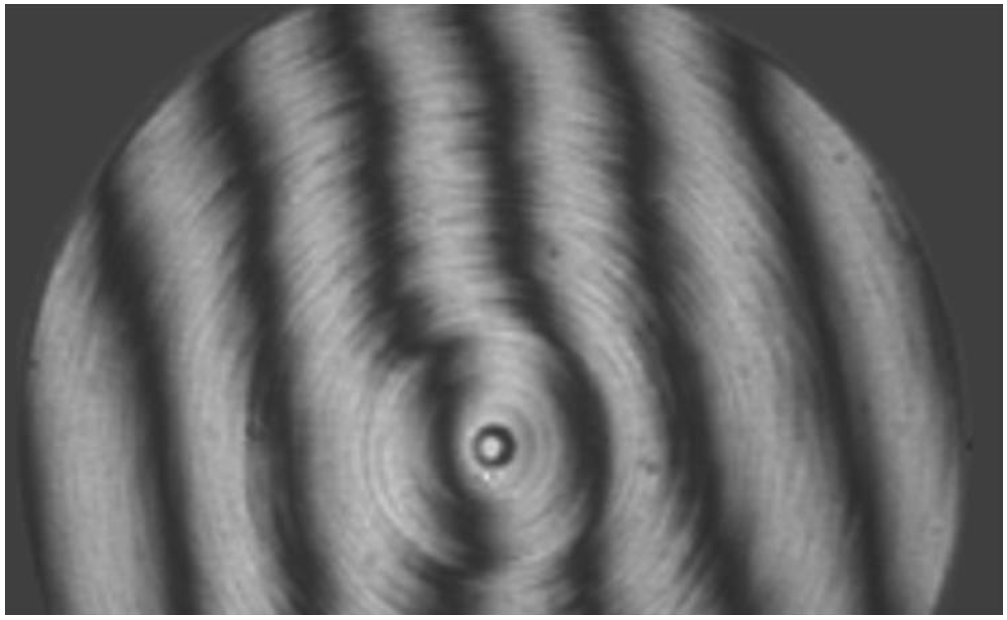

條紋的非直邊是由未優化設置的CNC拋光工藝中的中頻空間誤差引起的

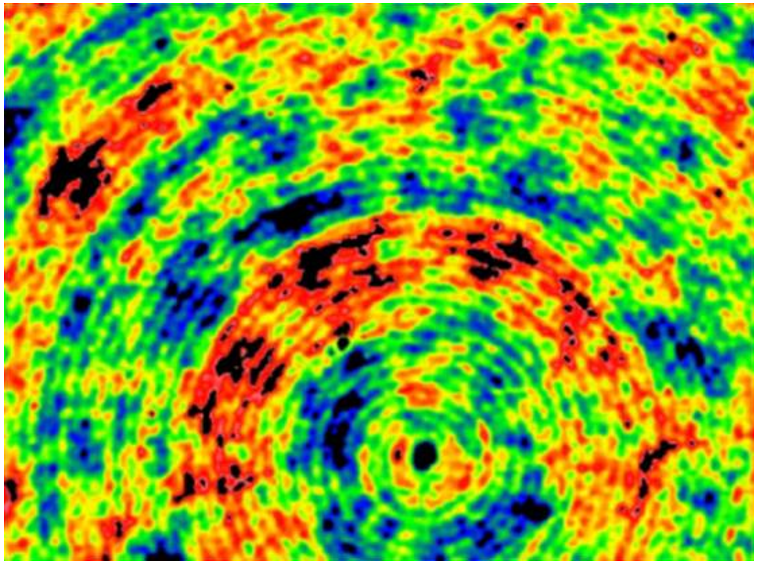

預拋光光學元件上的同心圓狀中頻空間誤差，由未優化的點接觸式CNC研磨工藝所導致



中頻表面誤差在功率譜密度圖（PSD：用于表征表面空間頻率分布的量度）上位于低頻面形誤差與高頻粗糙度誤差之間。根據經驗法則，中頻誤差的“起始”波長約為通光孔徑的1/5。此類誤差會導致光線偏折、成像中的非預期橫向亮度分布，或引發散射效應及光暈現象。

存在中頻空間誤差的透鏡焦點

移除中頻空間誤差的同一透鏡焦點

光學中頻面形誤差通常源自于以下因素：

• 機床振動

• 亞孔徑工具接觸

• 亞孔徑拋光過程中的過量材料去除

• 檢測與加工坐標系的對準偏差

• 機床與工具的共振頻率

• 工具與工件轉速的固定比率

• 生成CNC加工文件的CAD數據文件質量（如樣條曲線與NURBS曲面）

在規范光學表面中頻空間公差的多種方法中，以下兩種最為常用：斜率（SLOPE）和中頻空間波長（Mid-Spatial-Wavelength, MSW）

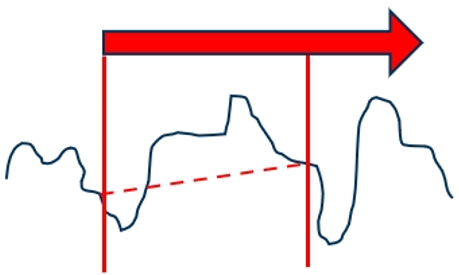

斜率（SLOPE）規定了最大允許的局部傾斜度[角分]（通常，但不一定用于定義的采樣長度）：

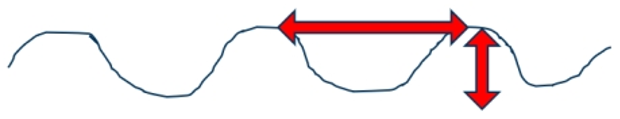

中頻空間波長（MSW）規定了最小允許的中頻空間波長[毫米]：

兩者（SLOPE和MSW）可以使用PanDao的“PRO-OPTICS-CONVERTER”工具相互轉換。

PanDao軟件讀取中頻空間波長（MSW）參數；通常平面與球面不允許存在中頻空間誤差，對應參數設置為MSW=0。
