JCMsuite應用：彎曲單模光纖

在本教程項目中，我們計算彎曲單模光纖的基本傳播模式。光纖截面的幾何形狀與沒有彎曲的例子相同。例如，核心的相對介電常數ϵcore=2.113和直徑dcore=8.2μm，包層的相對介電常數ϵcladding=2.1025和直徑dcladding=80μm。

由于纖維的彎曲，外邊界磁場的切向分量消失的假設不再成立。這需要在layout.jcm文件中對光纖的邊界定義做一點細微的改變:

Boundary {

   Class=Transparent

}

彎曲程度通過在project.jcmp中設置Axis PositionX = -0.005來指定。(參見Axis PositionX的定義和詳細信息)。

計算受限于project.jcmp文件中SelectionCriterion感興趣的模式。

        SelectionCriterion {

          NearGuess {

            Guess = 1.4513

            NumberEigenvalues = 1

          }

        }

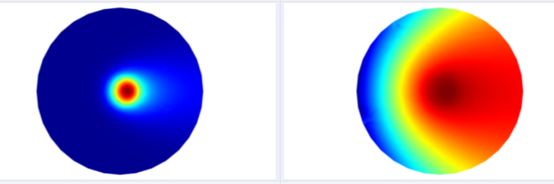

下圖顯示了計算出的本征模的強度分布。左邊的強度是線性的，右邊的強度是對數的。計算模式主要是y偏振。相應的特征值存儲在文件eigenvalues.jcm中。
