Techwiz LCD 2D應用：二維LC透鏡建模分析

Techwiz LCD 2D新的Lens掩膜結構



1. 摘要



Techwiz LCD 2D新增Lens掩膜結構，可以方便快捷的對LC 透鏡進行建模分析。 LC透鏡由于體積小、焦距可變等優點，被認為是光學系統中一個很有前景的研究領域。在有限的空間內改變焦距是可能的，因?yàn)長C材料的折射率可以通過施加電壓來調節。在LC透鏡結構中，可以通過TechWiz LCD 2D進行光程差和焦距的計算，以及包括施加電壓的LC導向分布在內的高級LC分析。

2. 建模流程

1. 增加了生成2D透鏡(Lens)結構的功能。

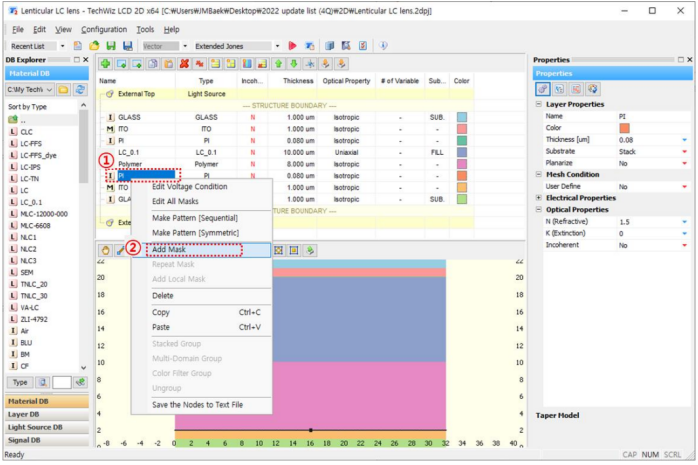

1） 添加掩膜:

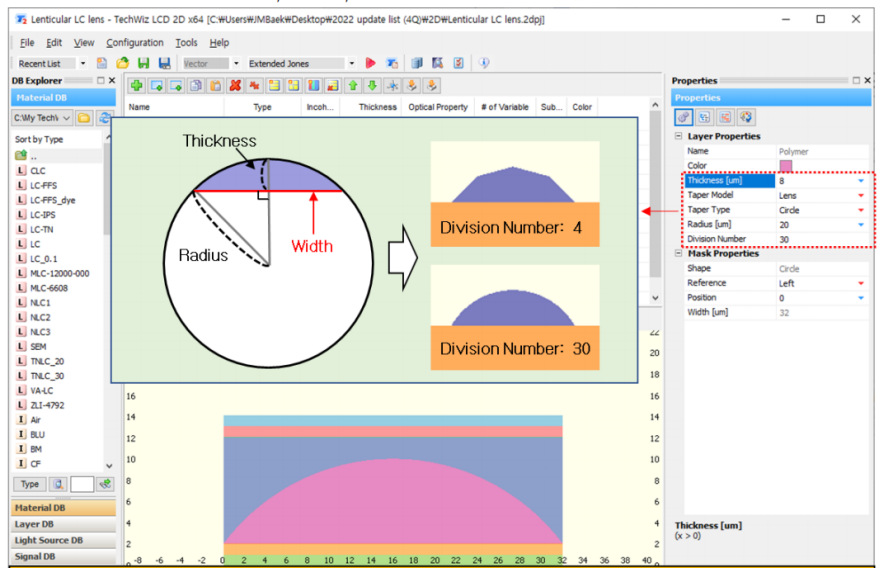

2） 生成透鏡掩膜結構（Taper Model：Lens）



3） 設置“透鏡厚度”、“曲率半徑”和“分層數”

半徑: 輸入鏡頭的曲率半徑。

分層數: 輸入鏡頭的分層數。(隨著層數的增加，曲面變得更像一個圓)



3. 結果分析

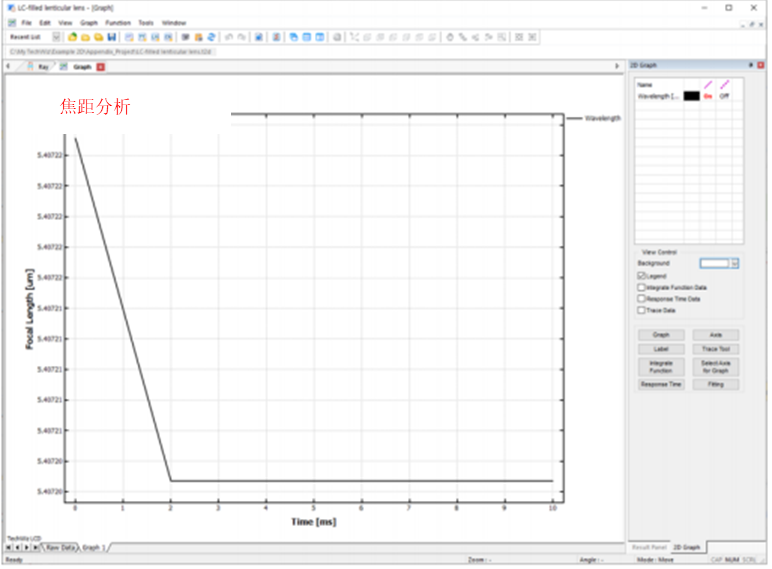

光線追跡和LC透鏡焦點分析
