TechWiz 3D應用：液晶相位光柵

建模任務


液晶光柵利用了液晶折射率等光學特性周期變化引起的尋常光與非尋常光產生的相位差及偏轉特性變化的器件。液晶光柵的這一電光特性在光學計算處理、衍射光學、三維 圖像顯示和光電開關等許多領域具有廣泛的應用前景。



條件設置：

邊界條件：周期邊界條件

預傾角：1°

方位角：90°

液晶參數：Δε=5   Δn=0.139

光源：λ=633nm 水平線偏振光

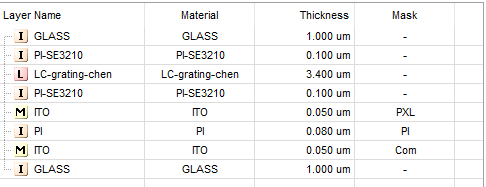

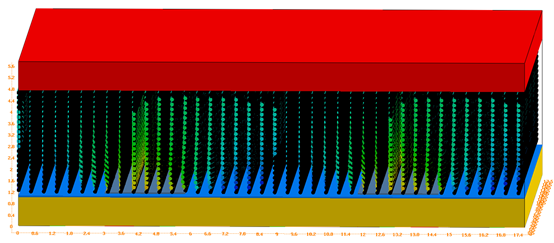

器件結構(FFS型)



結果

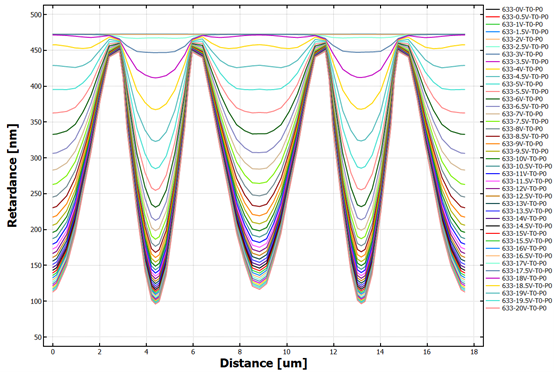

不同位置在不同電壓下產生的相位延遲


施加電壓后產生的衍射圖樣
