TechwizLCD應用：LCOS結構的模擬

建模任務


LCOS也可視為L(zhǎng)CD的一種，傳統的 LCD是做在玻璃基板上，LCOS則是做在硅晶圓上。前者通常用穿透式投射的方式，光利用效率只有3%左右，解析度不易提高；LCOS則采用反射式投射，光利用效率可達40%以上。

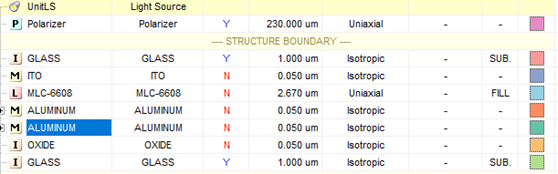

條件設置：

邊界條件：周期邊界條件

預傾角：85°

方位角：45°

偏振分束器方向：0°

液晶參數：Δn=0.079 負性液晶

光源：λ=550nm 水平線偏振光

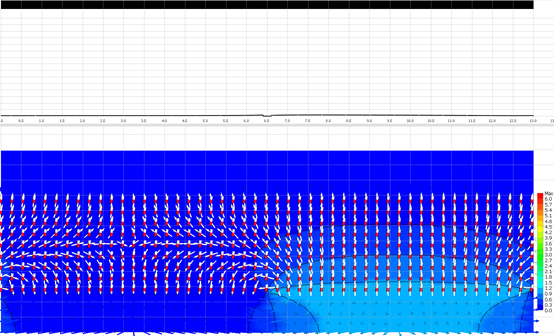

結果

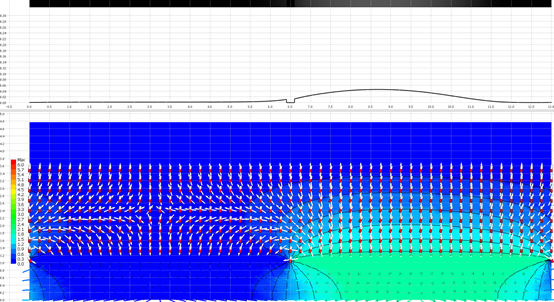

反射率 V=1V

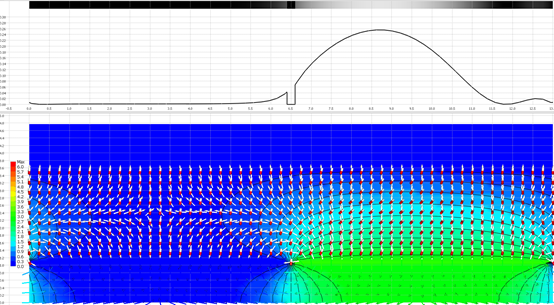

反射率 V=2V




反射率 V=3V

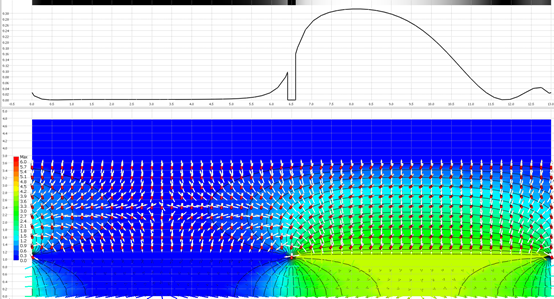

反射率 V=4V

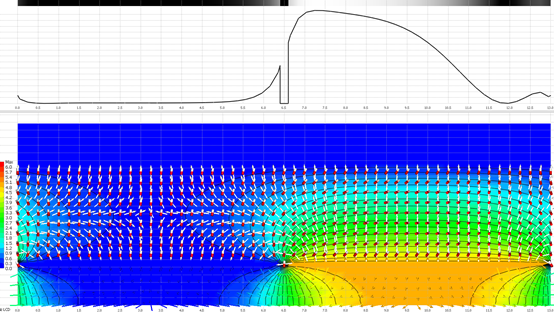

反射率 V=5V

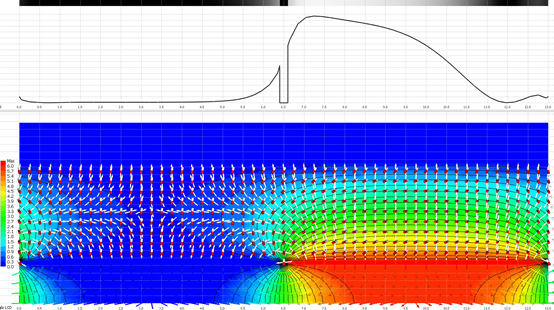

反射率 V=6V

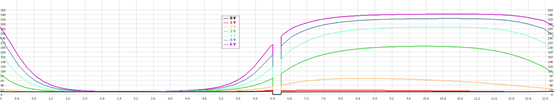

不同電壓下的光學延遲值（單位：nm）
