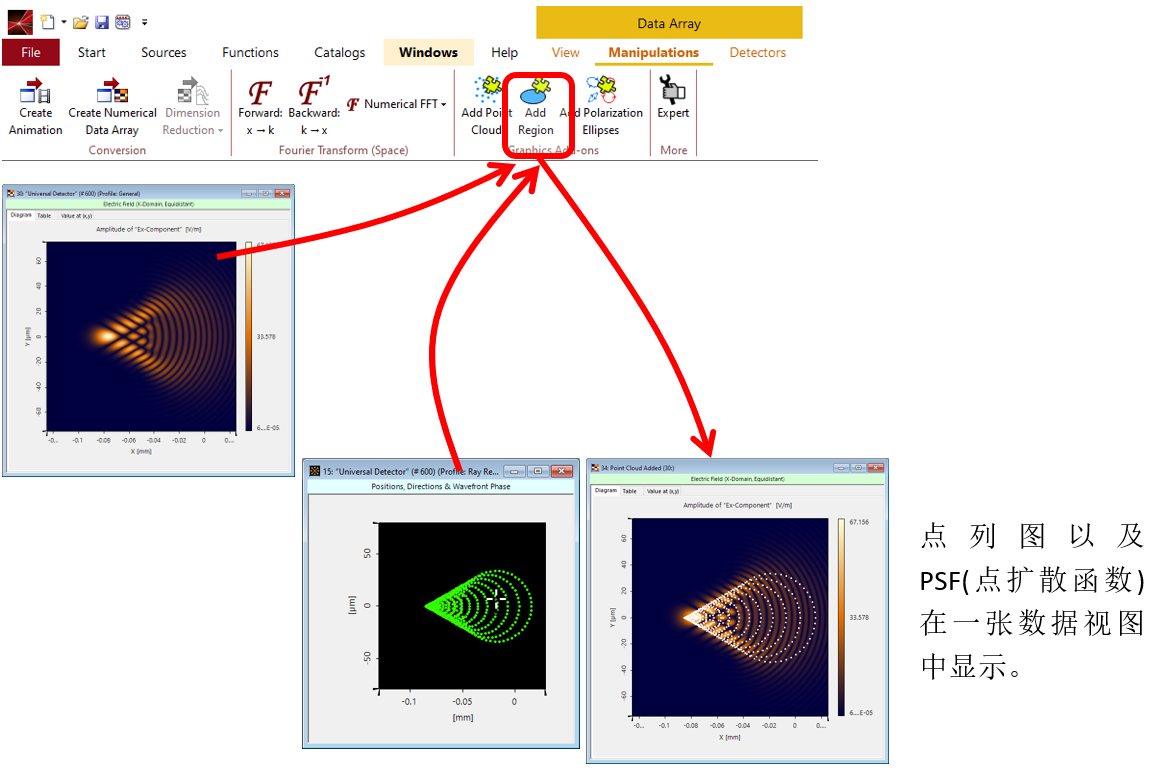

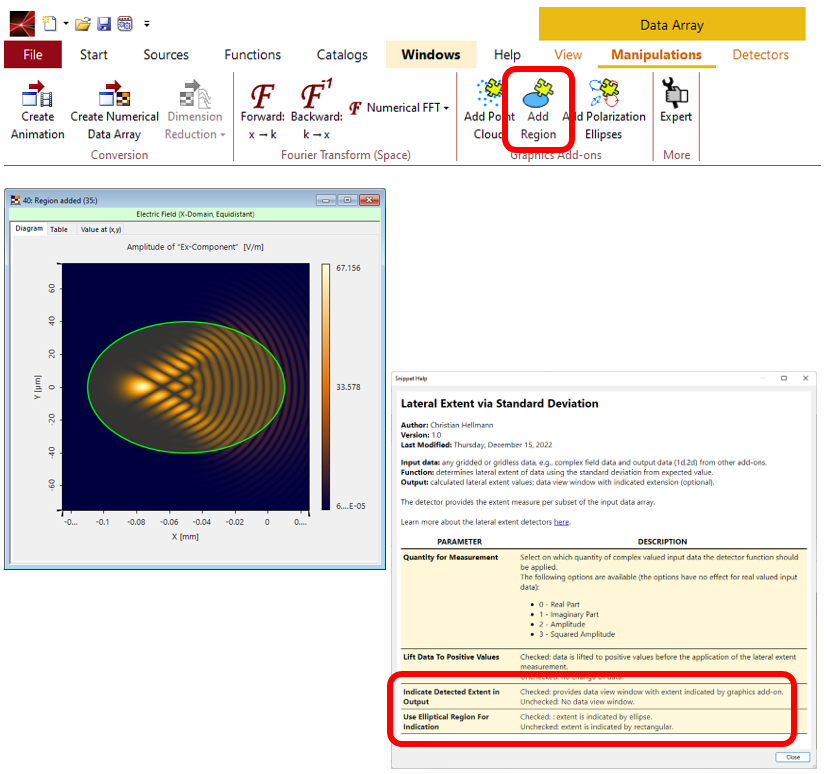

Graphics Add-ons: 添加區域(Add Region)
• 區域(Regions) 定義幾何物體，通過圖像組件功能, 可以添加到數據陣列中。
• VLF2023.1直接通過點擊Manipulation 按鈕，即可找到該功能。
該概念可以用在通用探測器上的組件功能中，例如，顯示一個測量范圍。
Graphics Add-ons: 添加區域(Add Region)
• VirtualLab中 Light Guide Toolbox 提供了強大的AR/ VR的仿真功能。
•
我們在不斷穩步優化設計工具。

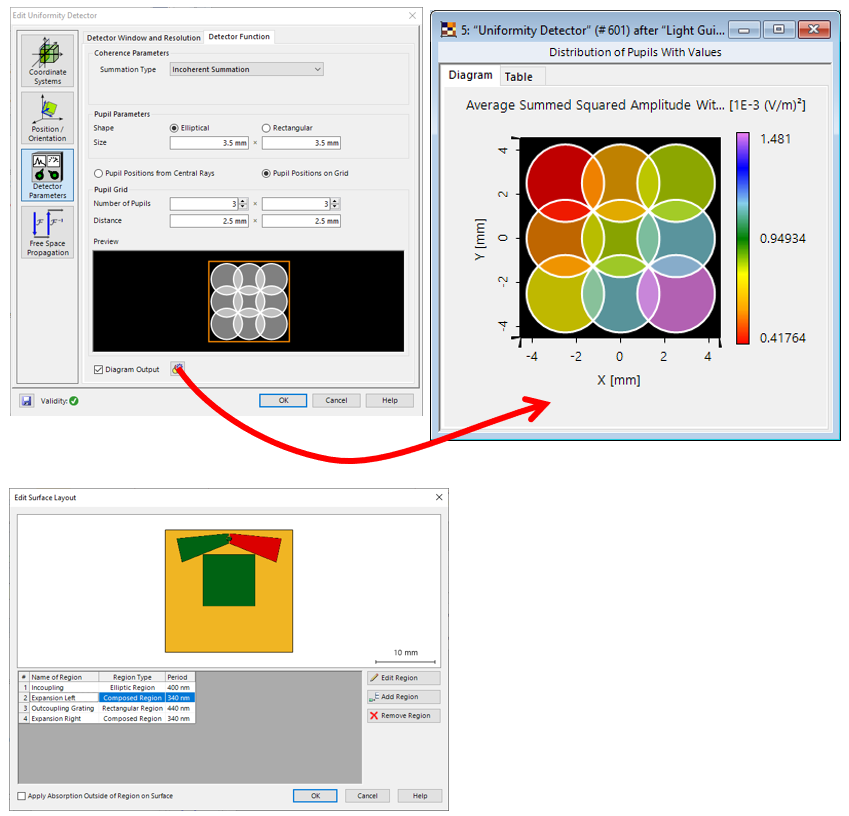

• VLF2023.1增加了新的特別的視圖功能:
• 在光波導之后區域探測可視化（請見 通用探測器器–圖像組件的使用）。
• 直接可視化出瞳處光的均勻性。
• 改進了光波導中光柵區域布局的交互式預覽，以便更快地訪問并設置區域和光柵參數。

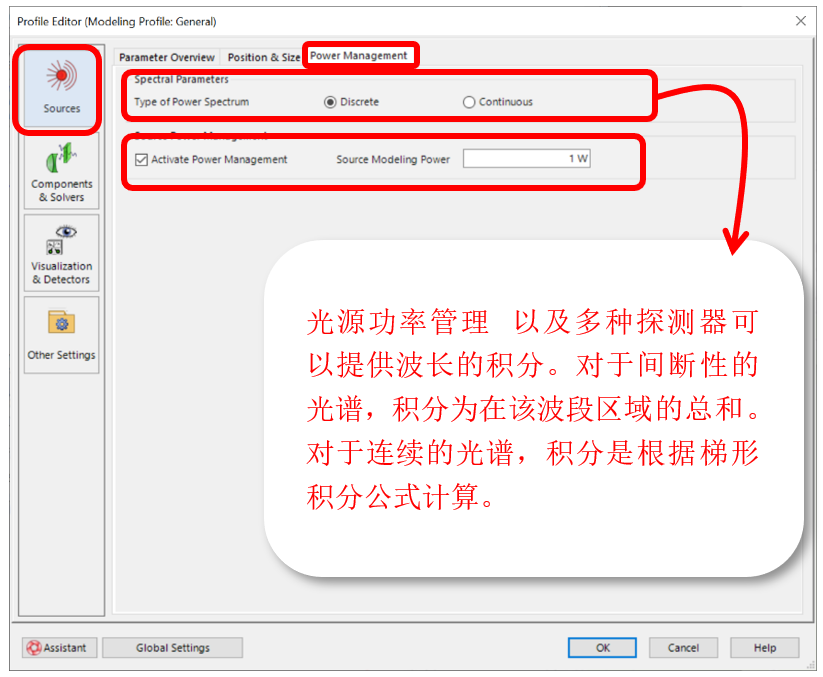

光源功率管理
• VFL2023.1中增加了輻照度以及光度探測功能，所以需要光源功率管理模塊。
•
對此，VLF2023.1提供了一個光源功率管理模塊。用戶可以在‘Sources’ 中的 ‘Profile Editor’ 進行編輯。
• 激活光功率管理以及設定光源功率，在VLF2023.1中可以實現:
1. 針對給定光源參數，進行光源功率的評估。
2. 在傳遞所有模式通過光學系統之前，可以放縮光源所有模式中光場的振幅，生成需要的特定光源功率。
組件
組件(Component)新的特征
• VirtualLab Fusion 結合了光源，元件以及探測器去配置光學系統。
• 元件是由光學表面，堆棧中的表面結構以及表面間的介質組成。
• 介質可以描述任何空間折射率調制，包括折射率調制中的跳躍。
• 描述了材料折射率隨波長改變的特性。
• 元件伴隨著一個特定的求解器。
• VLF2023.1為元件提供了一些新功能。
組件(Component)新的特征

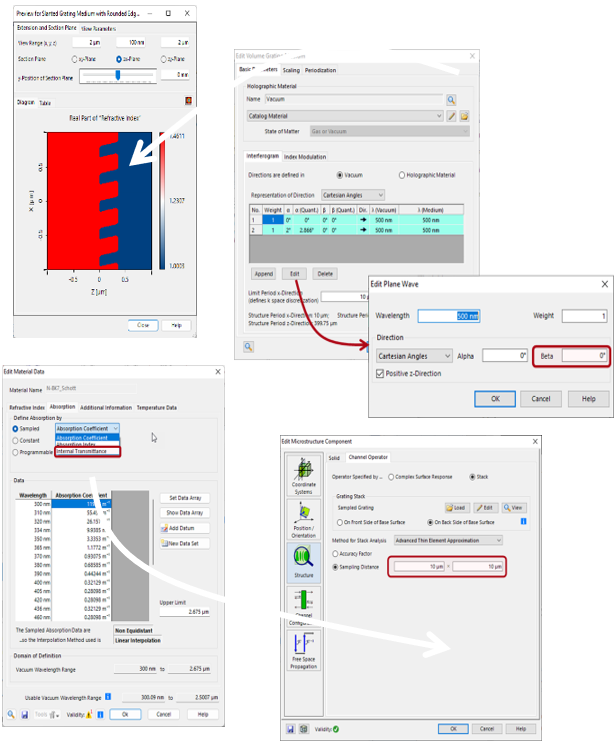

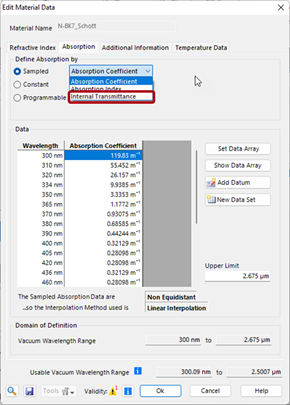

吸收特性可以用采樣數據定義吸收率以及透過率。

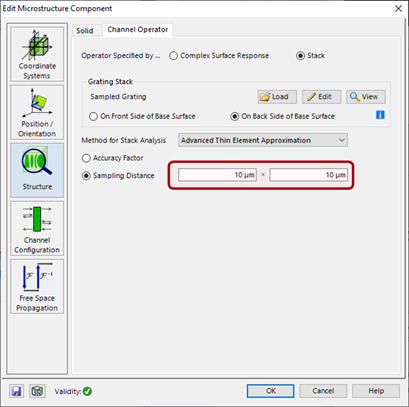

對microstructure component來說，合適的場采樣是非常重要的。VLF2023.1 可直接定義采樣距離。

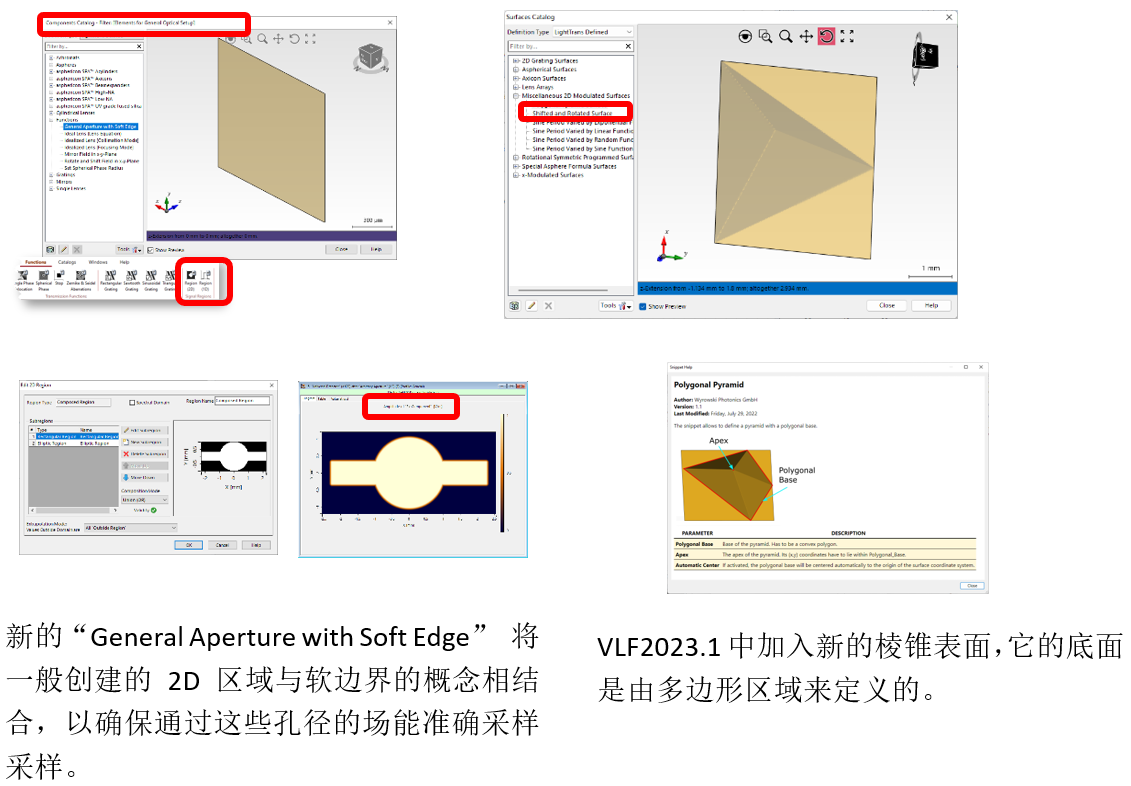

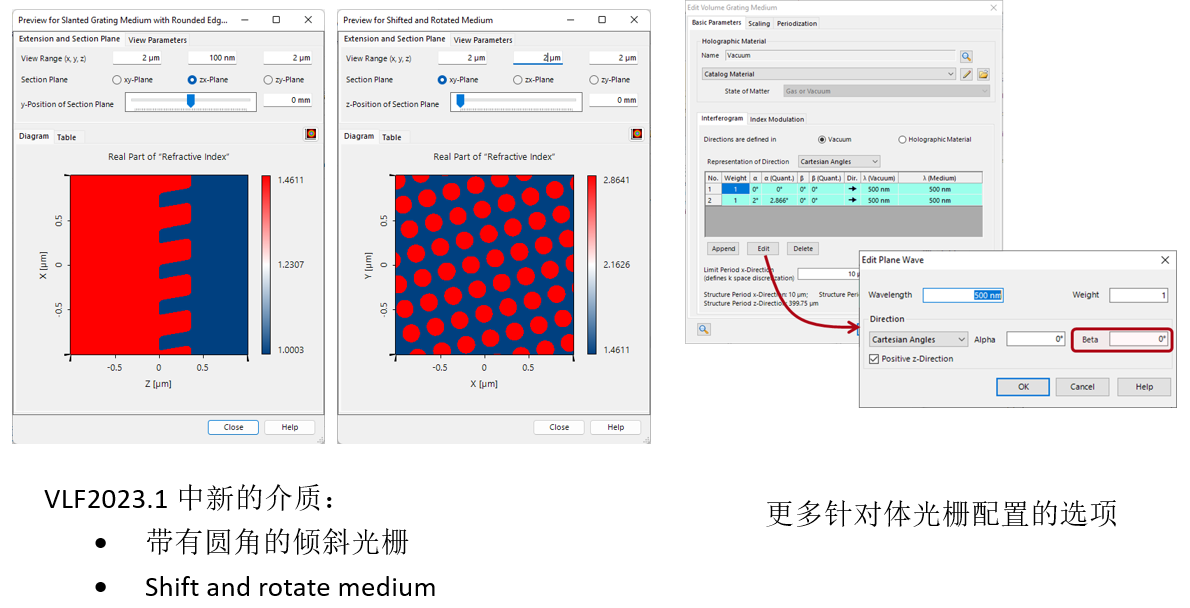

組件(Component)新的特征
組件(Component)新的特征
組件(Component)新的特征

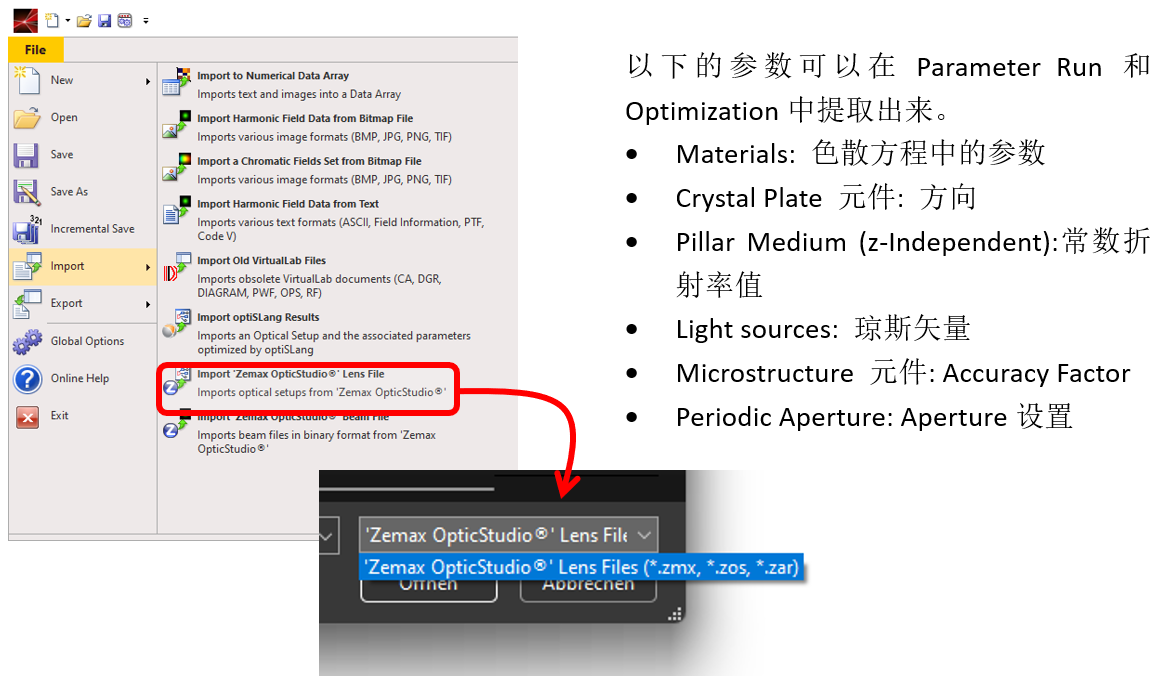

更多類型的Zemax OpticStudio® Lens Files文件可以被導入到VirtualLab中。

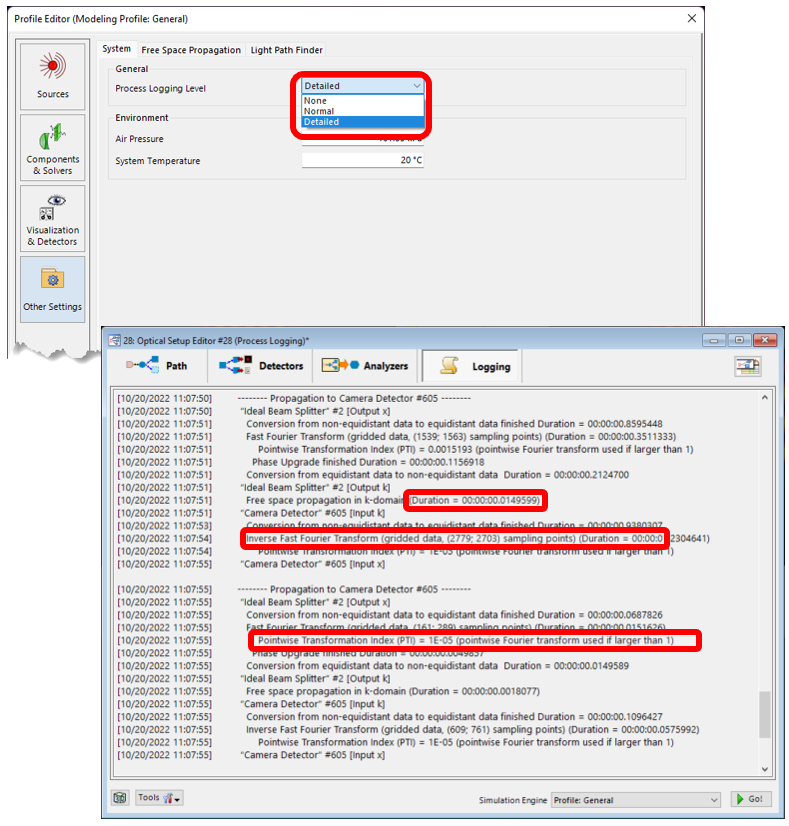

處理日志
擴充版的處理日志
• 日志記錄在光學模擬和設計中提供了高的透明度。
• 日志中包含的模擬步驟越多，也更容易理解仿真的特點以及它的處理過程。
• VLF2023.1在日志中加入了更多操作步驟，比如數據轉換，有時候模擬時會耗費時間。
• 逐點傅里葉變化的自動選擇構成VirtualLab Fusion的核心技術。
• 我們在VLF 2023.1中引入了一個新的標準，即逐點變換指數（PTI），以判斷FFT和PFT算法之間的切換點。日志記錄提供了PTI值，以提供最大的靈活性。
系統仿真分析

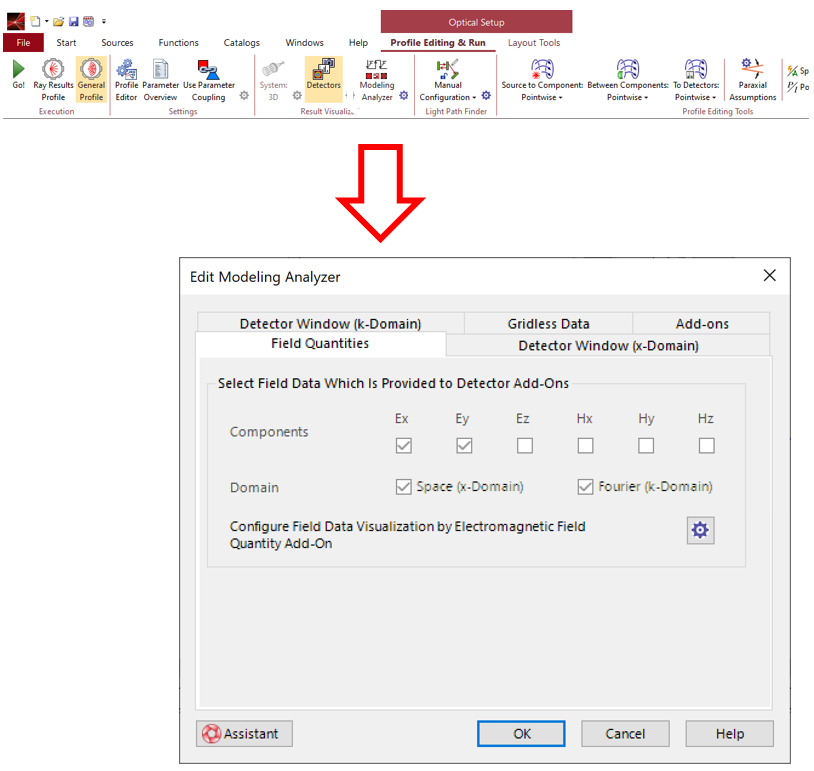

• 除了日志記錄，系統模擬分析器提供了仿真的步驟，每一步的仿真結果會生成一系列數據陣列。
• VLF2023.1 通用探測器用來記錄每一步的光場數據，它給出了X（空間域）和K域(頻域)的光場。
• 根據模型在Profile中的設置，如果沒有插值要求，模擬分析器也可以提供非等間距光場數據。

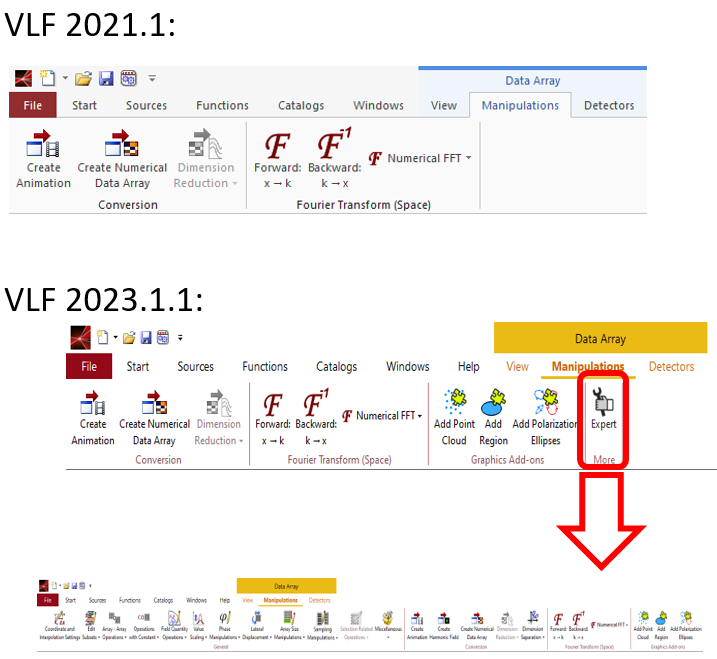

專家模式（Expert Modus）
專家模式中的數據陣列’Manipulations’
• VLF2023.1 改變了功能區可用性的概念。
• 取決于數據陣列中數據的類型，在功能區會顯示可用項。這可以幫助用戶減少無關選項，來對特定的數據只保留最重要的一些選項。
• 但是這會限制了對于數據類型的操控。
• VLF2023.1 我們給了用戶最大限度的數據操控靈活性。最后，VLF2023.1 提供的專家模式提供所有的操控，不會被數據類型局限住。

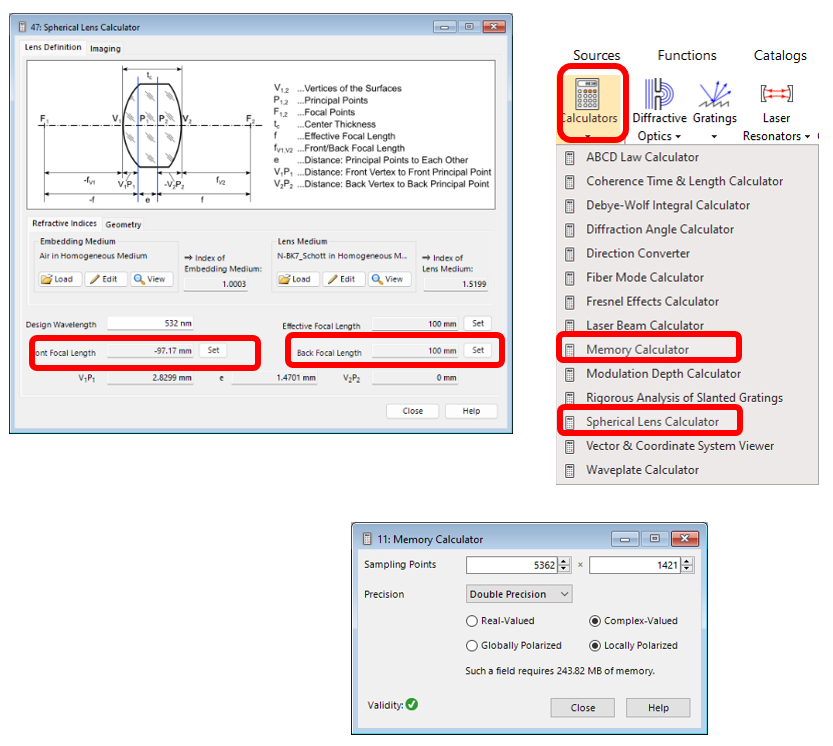

微小的改進幫助:新的計算器
• VirtualLab Fusion計算器為用戶帶來了很多便利。
• 我們在最新版本中增加了新的計算器。
• VLF2023.1對 Spherical Lens Calculator增加了新功能。
• VLF2023增加了Memory Calculator計算器，它根據數據類型以及采樣點的數量，可快速了解電腦內存的使用情況。
