-系統效率

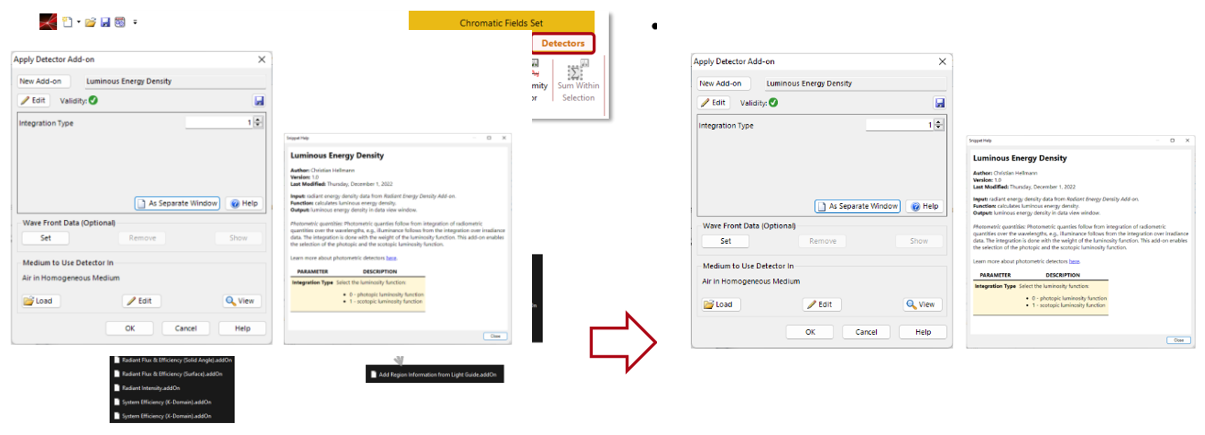

后處理:探測器組件的應用
探測器的某些組件不能用在通用檢測器上時，則可以在后處理中進行操作。

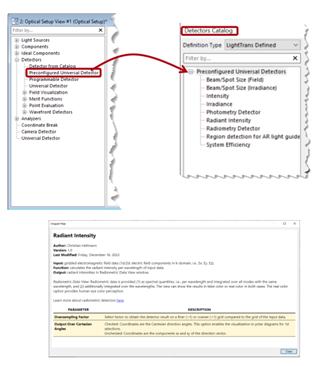

通用檢測器–圖像組件的使用
通用探測器組件概念為探測器輸出結果提出了極大的靈活性。
探測器組件可與圖像組件結合使用。
探測器結果中橢圓偏振的顯示就是這種新技術的一個典型例子。

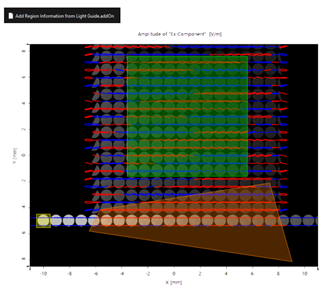

在VLF 2023.1中，這一概念得到了進一步擴展，并應用于區域標記（用于光波導）。
該圖給出了AR眼鏡布局的三個光柵區域以及光波導內部場的示例。
綠色區域表示輸出耦合光柵。
通用探測器–窗口規格
新的通用探測器能夠在x和k域中獨立設定探測器窗口。
物理光學模擬通常會在探測器平面上產生一組相關和不相關的場模式。
VLF 2023.1允許在同一個窗口和坐標系中顯示所有模式，或者以每個模式的中心在窗口中顯示。
如果場值通過逐點操作到達探測器，則獲得非等間距網格數據。
VLF 2023.1允許顯示有或者沒有橫向插值的非間距網格的場值、相位值、局部方向和數據位置。
多模光纖耦合效率探測器
多模光纖耦合效率探測器在VLF 2023.1中進行了更新。
它提供了一個更友好的用戶界面以便于更容易使用。
新型橢圓偏振分析器
VLF2023.1提供了一個新的橢圓偏振系統評估分析器。
可以對相位差和穆勒矩陣等橢圓偏振量進行全面分析。

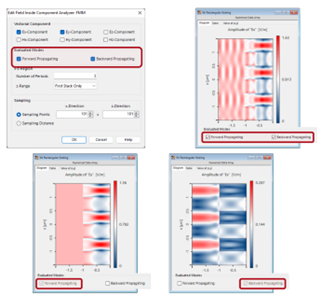

新功能@ Field Inside Analyzer
基于傅里葉模態法(FMM)的光柵內部場分析器可以顯示光柵內部的電磁場。
VLF2023.1允許單獨或疊加研究光柵內部的正向傳播和反向傳播模式。
幫助中心
全面幫助和助手概念
VLF 2023.1將幫助和助手工作流程提升到一個新的層次。

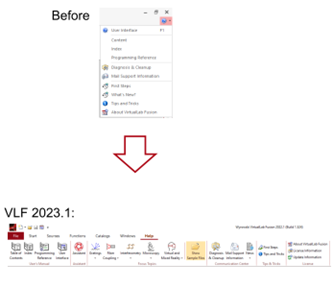

一個新的功能區（ribbon）引導到全面幫助中心。
它可以獲取用戶手冊，該手冊提供了關于VLF中用戶界面的對象和參數的含義的所有信息。
另外我們有額外的目錄:
−許可證信息
−提示和技巧
−通信中心
−熱點
−助手
通信中心
VLF用戶感謝我們技術團隊的直接幫助。

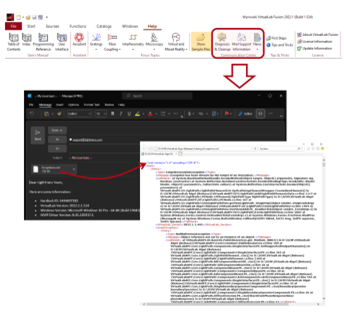

VLF 2023.1便于通過通信中心與LightTrans團隊直接聯系。
通過點擊Mail Support Information，會生成一封電子郵件，其中包括團隊快速了解您需求的核心信息。
功能區News使我們能夠及時為您提供有關VirtualLab Fusion的新發展、新內容和其他問題的信息。
簡而言之:VLF 2023.1為您和我們之間提供了更直接的溝通渠道。
熱點

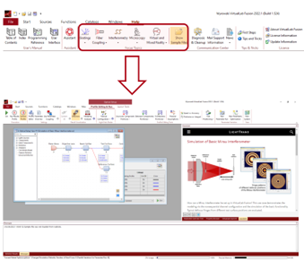

Focus Topics為用戶提供了所選用例的集合。
LightTrans可以獨立于版本更新這個集合。這為我們提供了一種動態的方式，讓您了解市場上不斷發展的熱門話題。
單擊示例，它會打開VLF 2023.1中的助手（Assistant）窗口，為您提供基本信息和完整用例描述的鏈接。
您還可以選擇將用例中的VLF文件和助手窗口一起顯示，打開并運行案例。
VirtualLab Fusion助手

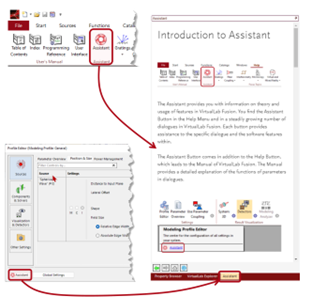

VLF 2023.1引入了新的VirtualLab Fusion助手。
您可以通過Help菜單找到Assistant按鈕，或者通過許多其它地方的對話中的Assistant按鈕找到它。
對話框中的Help按鈕可打開用戶手冊，Assistan按鈕打開新的助手窗口。‘
在助手窗口，助手提供了有關理論和相關軟件功能使用的有用信息。
助手的內容也會在該版本及下一個版本發布前動態更新。

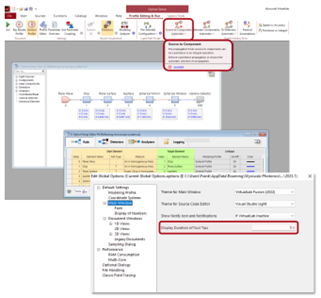

工具提示
在VLF2023.1中，我們大幅度的強化了工具提示（Tool Tips）概念。
最重要的功能區現在有一個工具提示，在功能區它附帶的鏈接可打開助手入口。
工具提示的表現如下:
−每次您將鼠標指針移動到功能區上時，都會觸發工具提示并在一段時間內可見，顯示時間可以在全局選項（Global Options）主窗口中進行調整。
−如果在Display Duration of Tool Tips中選擇0，則不顯示工具提示。
自定義編程
經驗更豐富的用戶可以從VirtualLab Fusion提供的編程功能中受益。

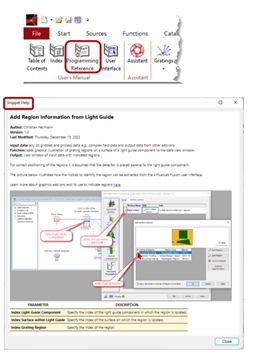

代碼幫助（snippet Help）現在可以包括一張圖片，以幫助可視化代碼段的內容。
Programming Reference提供了所有相關信息，以最大限度地利用VLF 2023.1。
增加了以下方法:
-VL_Math中的Acos和Asin(均為復數)
-VL_Detectors中的Centroid和CreateDetectorResult
-VL_Fields中的ExtractSummedSquaredAmplitudes
-VL_Files中的CalculateBitmapFromDataArray2D ClaculateBitmapFromChormaticFieldsSet2D。
更多參數添加到其對應的可編程項目中：
-各種參數的完整數據傳給Programmable Parameter Run
|
