OptiSystem 16.0的關鍵功能
OptiSystem 16.0新增了幾個新元件和增強了許多現有的元件
新元件包括:
Compliance Test Patterns
FBG Sensor
Phi-OTDR
Phi-OTDR Interrogator
增強的內容包括:
OptiSystem16.0可以讓用戶自定義的IQ-map輸入到QAM Sequence Generator, QAM Sequence Decoder, 和Decision中
將一個新參數添加到Decision元件中,稱為“Decision Error Accuracy”,它控制EVM值
在Parabolic-Index Multimode fiber和Measured-Index Multimode Fiber元件的結果中增加了近似的導模數
OptiSystem16.0中增加了瑞利后向散射(RBS)的時域表示。在光纖的輸入端精確測量隨機產生的RBS噪聲功率。RBS在頻域中也表示為參數信號
在Visualizer庫中創建一個名為M-ary的新子目錄,并重新組織“Visualizer庫”中組件的位置以更好地顯示它們。 此外,在“Optical”,“Electrical”,“Binary”和“M-ary”目錄中創建“Compare”子目錄,其中相關的Compare觀察儀移動到子目錄中。
當使用Convert to optical individual Samples或者掃描功能時,View Signal Visuallzer新增了一個選項來把所有采樣/迭代。通常,會顯示一個采樣,并可以導出為xxxxx.txt或excel文件。新選項卡稱為Export All Signal Indices 來輸出為xxxxx.txt 或者 excel file”
在案例庫中添加一個數據文件,該數據文件表示“Single Drive MZ Modulator Absorption-Phase”和“Dual Drive MZ Absorption-Phase”元件的吸收和相位曲線中的使用數據,以允許用戶加載/編輯它
新的庫元件以及主要加強
Phi-OTDR:
OptiSystem 16.0的Sensor庫中新增了Phi-OTDR和Phi-OTDR Interrogator。這些元件可用于感測多個振動,并詢問測量在不同位置經歷單個或多個振動的光纖的瑞利背反射信號。圖1顯示了PhiOTDR和Phi-OTDR Interrogator的項目布局,用于測量100m單模光纖(SMF)位于不同位置(20m,40m和60m)的三種振動(100Hz,400Hz和600Hz)。Phi-OTDR詢問器分析收集的SMF的瑞利背反射信號,并顯示振動的頻率和每個振動的位置,如圖2和圖3所示。

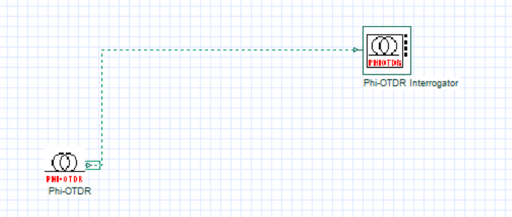

圖1.使用Phi-OTDR的光學振動傳感器的項目布局

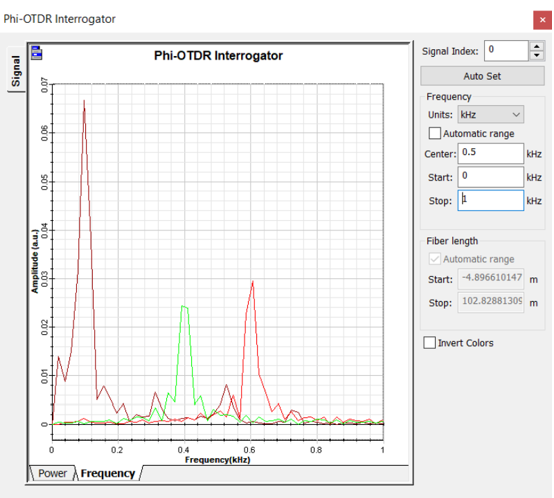

圖2.計算出100m SMF的振動頻率

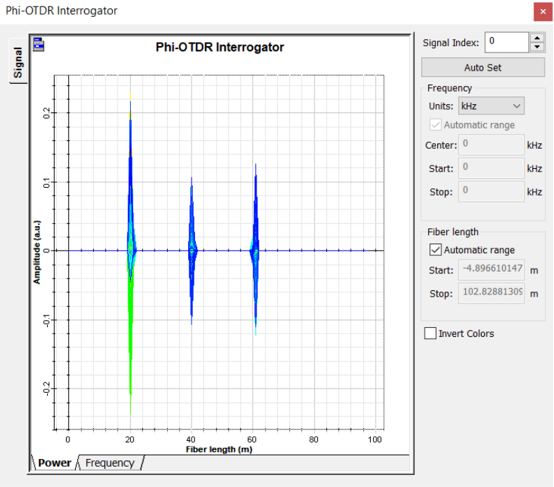

圖3.100m SMF的振動位置
FBG Sensor
FBG Sensor允許用戶根據供應商提供的實際物理參數設計光纖布拉格光柵(FBG),以執行溫度,應力和應變傳感。該元件還可用于合成FBG的測量數據以找到其物理參數。圖4顯示了用于檢測FBG Sensor元件溫度變化的示意圖。圖5顯示了當溫度在10°C和50°C之間變化時FBG傳感器的透射和反射光譜。

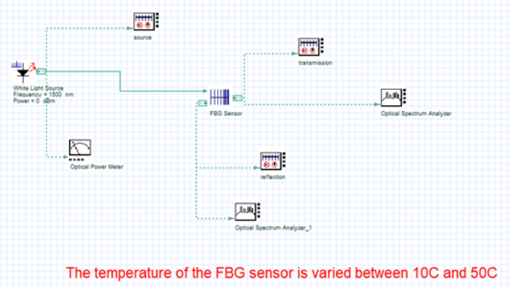

圖4.用于FBG傳感器組件溫度傳感的原理圖布局

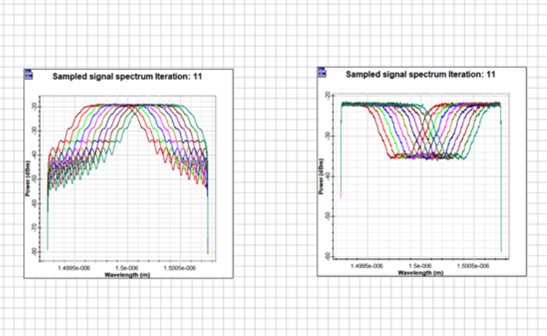

圖5.用于檢測溫度變化的FBG傳感器組件的透射和反射光譜特性。
Compliance Test Patterns:
Compliance Test Patterns元件可用于創建標準的抖動模式,以測試不同光子器件的容差。元件中實現的默認模式是CJTPAT,CRPAT和CSPAT,如圖6所示。該元件還允許用戶通過添加不同的字節和每個序列重復的次數來編輯這些模式,如圖7所示。用戶可以在此組件中加載自己的模式。

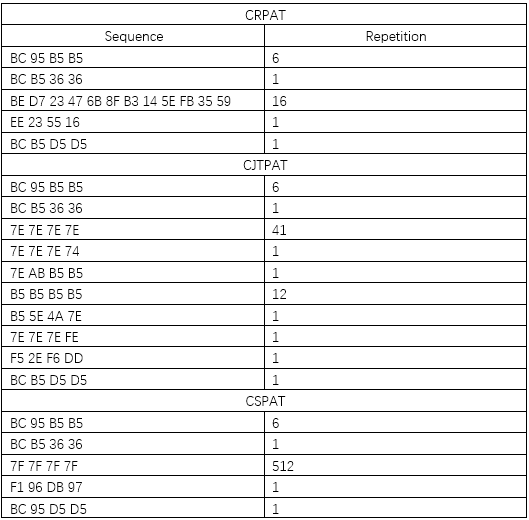

圖6.Compliance Test Patterns元件中實現的合規性抖動模式的字符串
圖7.Pattern String Editor用于編輯抖動模式和序列掃描的數量。
應用更新
案例文件夾(OptiSystem 16.0 案例)已經更新以下幾條
a. 添加了新案例來解釋Compliannce Test Patterns元件的操作。 Compliance Test Patterns for pin jitter testing.osd案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Optical receiver design and analysis \ Jitter analysis \
b. 最初的案例“8B 10B sequence Generator.osd”通過添加新的觀察儀來改進,以便更好地理解結果。 添加“View Signal Visualizer”和“Dual Port Binary Sequence Visualizer”以允許查看輸入和輸出比特序列及其相關脈沖。 修改后的案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ ComponentSample files\ Transmitters Library \ Coders \
c. 增加了展示8B / 10B編碼信號傳輸?shù)男吕。文件名?ldquo;8B10B Sequence Generator Decoder.osd”。 新案例位于C:\ Users \ xUSERNAME \ Documents \ OptiSystem 16.0 Samples \ Component sample file\ Transmitters Library \ Coders \
d. OptiSystem 16增加了160gbps DP-256QAM調制信號的三個案例。對傳輸信號進行背對背、放大和傳輸評估。新案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation systems \ QAM systems \ 256 QAM \。 請注意,序列長度和每位采樣數會影響計算的準確性。
e. OptiSystem 16案例庫中添加了使用OFDM 256-QAM調制信號RoF傳輸?shù)男掳咐P掳咐挥贑:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation systems \ OFDM systems \
f. 16APSK“120 Gbps Nyquist DP-16APSK circular(1 2)100kmno-repeater system.osd”的新案例已添加到以下位置。 C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation system\
g. OptiSystem 16中增加了一個使用環形腔內強度調制器的鎖模激光器的案例。案例Active Mode Locked Fiber Laser with IM.osd位于C:\Users\USERNAME\Documents\OptiSystem 16.0 Samples\Optical amplifiers\Fiber lasers and amplifiers。激光產生的脈沖從0.5ms壓縮到11ns。
h. 描述Optical Hard Limiter元件操作的新案例已添加到案例庫中。案例“Optical Hard Limiter_Cascaded.osd”使用級聯硬限幅器元件。 它位于C:\Users\USERNAME\Documents\OptiSystem 16.0 Samples\Component sample files\Signal Processing Library\Arithmetic\Optical
i. 案例“Spatial-Mode-Demultiplexing-Amplification.osd”已重命名為“Spatial Division Multiplexing(two modes)Amplified Transmission.osd”以反映其應用。
j. OptiSystem 16中添加了新引入的FBG傳感器組件的案例。案例“FBG Sensor.osd”位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Sensor systems \ FBG Sensor
k. 案例庫中添加了一組關于“Phi-OTDR”和“Phi-OTDR interrogator”組件的新案例。 包括感測單個,兩個,三個和四個振動的四個案例。 此外,還增加了一個案例,顯示了加載外部實驗測量的振動文件的能力。 此功能可用于分析實驗測量數據。 這些案例的位置位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Sensor systems \ Phi-OTDR \
l. 新的案例“112Gbps DP-16QAM_OSNR Control_ Transmission System with DSP.osd”已添加到位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Advanced modulation systems \ QAM systems \ 16 QAM的16QAM案例庫中
m. 案例“Optical Frequency Comb Generation Using Stimulated Brillouin Scattering Recycling.osd”用于使用SBS非線性效應生成梳狀激光。該案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Fiber analysis and design \ Optical Fiber Nonlinearity \ SBS
n. OptiSystem 16.0中增加了一個新的案例“Rayleigh Backscattering-Time Domain Representation.osd”,顯示了瑞利散射信號的時間表示。 該案例位于C:\ Users \ USERNAME \ Documents \ OptiSystem 16.0 Samples \ Fiber analysis and design \ RayleighScattering \
o. 案例庫中添加了一個允許用戶編輯和加載FBG傳輸和反射數據文件(FBG.txt)的新案例“OptiGrating component.osd”。該案例位于C:\ Users \ USERNAMEDocuments \ OptiSystem 16.0 Samples \ Software interworking \ OptiGrating
文件更新
OptiSystem 元件庫
為Compliance Test Patterns,Phi OTDR,Phi-OTDR Interrogator和FBG Sensor組件創建了新的數據表。 此外,還編輯或更正了以下數據表:
a. 修正了描述Optical Hard Limiter元件的等式
b. 對飽和吸收器的數據表進行了編輯,確定了飽和功率的單位。在數據表中增加了Theory of mode locking with a fast-saturable absorber,Journal of Applied Physics, Vol. 46, No. 7, July 1975,H. A. Haus文章 |
