分析功能
分析結果節點數據處理
分析結果節點的數據可以在GUI界面直接進行處理，鼠標右擊分析結果節點(ARN)，在彈出的菜單中選擇Modify Data（處理數據）。
數據處理包括三種：
Log10 with Relative Floor
Loc10 with Absolute Floor
Perform 2D FFT (only operates on ARN's whose axes cell counts are powers of 2)
自定義2D圖表
腳本語言中新增一個功能，用戶可以通過對一個圖表對象的多組數據進行增加、刪除和修改，來創建自定義的2D圖表。可以進入ComponentOne 2D圖表對象，用戶可以在GUI界面中使用”Advanced”圖表選項來自定義圖表。
光譜分析
光譜分析功能可以從已有的光線中創建光譜，根據波長來整合光線的功率。整合時，分析可以運用分析面或者方向性分析實體里面的光線篩選器來進行光線過濾。當分析執行后，一個新的光譜節點會出現在對象樹的光譜文件夾下。
幾何體特性
QCon和QBfs面型
增加2種新的面型：QCon和QBfs，分別是Forbes非球面多項式的兩種類型。同時CodeV和Zemax文件導入程序也已經支持此類型的面型。
幾何基元

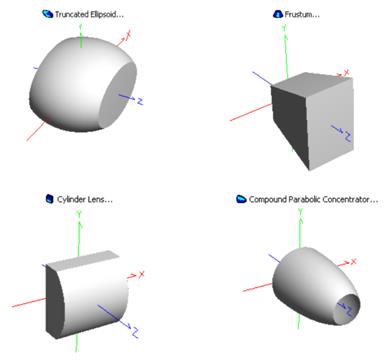

FRED的初始基元面板新增4個初始基元類型。幾何基元可以快速簡單地創建一些基礎的機械模塊和光學元件，而不需要用戶使用自定義元件拼湊。此外，初始基元可以在布爾合成節點下進行組合來創建自定義的實體。
理想透鏡模塊

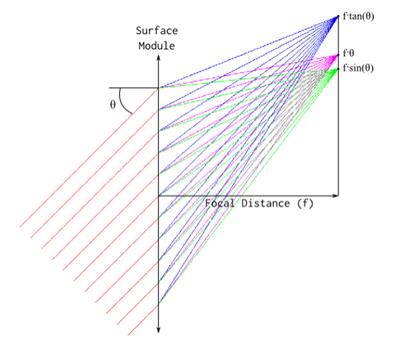

新增以光程函數為基礎的透鏡模塊，它不考慮程函透鏡的一些實際限制，同時為了方便起見，放寬了嚴格的光程精度要求。新增的理想化透鏡表面更像一個傍軸透鏡結構，并且可以指定3個角度映射函數：f-tan(theta)、f-sin(theta) 和f-theta。如下所示的是這個表面模塊執行的各種映射函數中平面波入射的情況。
多線程細分曲面
新增一個可視化選項，允許使用多線程細分曲面來對模型進行細分，可以大大減少較大模型的細分時間。該功能默認是沒有啟用的，需要在Menu > Tools > Preferences: Visualization下選擇"Allow multi-threaded tessellation"選項。
剪切邊框顯示
新增一個顯示特性，用戶可以指定模型在3D視圖中旋轉時，僅顯示其剪切邊框（而不是表面）。當操作較大模型時，該功能非常有用，會減少鼠標移動和3D渲染直接的延遲時間。要打開此功能，可以在Menu > Tools > Preferences: Drawing下找到"Draw trimming-volumes instead of surfaces when rotating with mouse"并且勾選之。
表面包圍罩特性
新增一個附加功能，用戶可以指定在模型導入FRED中時是否生成表面包圍罩。盡管包圍罩可以提供更佳的追跡表現，但是也會大大減慢和模型導入和更新的時間。當編輯較大模型，包括參數修整曲線（例如導入CAD文件等）時，關閉該選項會很有用，可以減少更新模型的時間。在光線追跡前，確認已經打開此項功能，并且重新載入文檔。
腳本曲面衍生工具
在嵌入腳本曲面的測試對話框中，可以從測試點附近的功能評價來計算近似衍生工具，并且會提示輸入到腳本中的衍生工具公式是否正確。
光源特性
M平方因子光束
激光光束經常利用一個光束質量評價因子--M2值，可以模擬比理想TEM基模高斯更為真實的激光光源的傳播特性。需要注意的是，僅僅該特性來描述一個激光光束是不完整的，但是當無法得到詳細的信息時，其作為一個近似描述是可以的。重要的是，相對于理想高斯光束來說，M平方因子值描述了一束光在遠場傳播的發散速度。想要詳細了解光束質量評價和M平方因子，可以參考Siegman的論文” How to (maybe) Measure Laser Beam Quality “。
光線文件的光譜目錄
光線文件導入功能已經更新，包含了從二進制Prosource光線文件導入的光譜目錄。以前的版本中，光線文件中的波長信息在導入的時候通常被忽略，用戶需要在光源對話框的波長選項卡中重新指定光源的光譜特性。在光線文件中有一個選項可以直接使用光譜目錄。另外，Ray Manipulation Utilities對話框現在包含一個選項可以讀/寫波長數據為FRED的二進制FCR文件格式。
|
