Litestar 4D：統一眩光值計算

眩光評價是照明質量評價的一個主要內容之一，我國在 GB50034-2013標準附錄A中對室內照明場所統一眩光值（UGR）的計算方法作了規定，其與Litestar 4D采用的室內照明標準EN12464-1中的評價方法一致。

當燈具發光部分面積為 0.005 m2 <S<1.5 m2 時，統一眩光值（UGR) 理論計算公式為：



式中：Lb——背景亮度(cd/m2)；

ω——每個燈具發光部分對觀察者眼睛所形成的立體角(圖A.0.1-1a)(sr)；

Lα——燈具在觀察者眼睛方向的亮度(圖A.0.1-1b)(cd/m2)；

P——每個單獨燈具的位置指數。

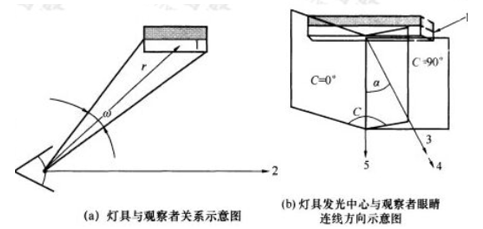

1—燈具發光部分；2—觀察者眼睛方向；

3—燈具發光中心與觀察者眼睛連線；4—觀察者；5—燈具發光表面法線



室內統一眩光值（UGR）的理論計算需要人員掌握基本的光學知識且計算過程復雜，而使用Litestar 4D計算眩光等光度學參數時簡單、快速準確。



在Litestar 4D中計算UGR的流程如下：

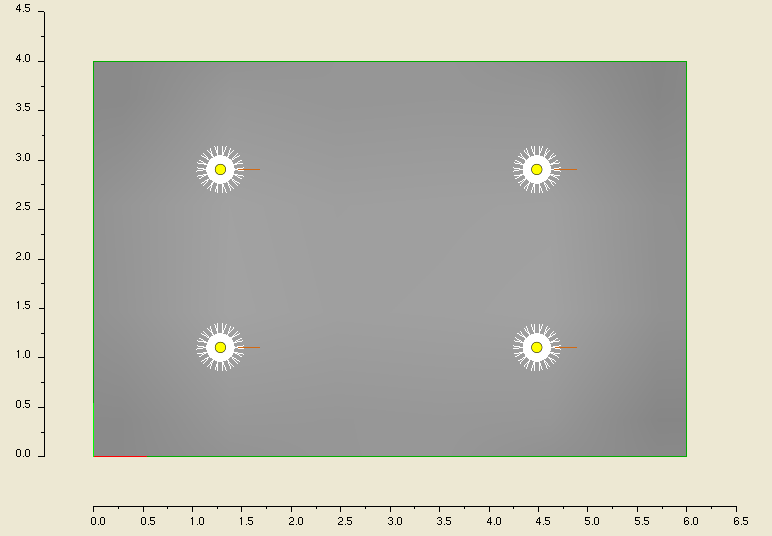

1. 首先根據圖紙建立與實際相符的室內空間和室內布置， 然后設置計算眩光點位置、計算并輸出結果。一般眩光計算點（觀察者位置）被置于墻壁橫向與縱向中心。



2. 然后在計算設置中勾選亮度和眩光，添加觀察者位置和觀察方向



圖中第一個坐標為觀察者位置，第二個坐標為觀察點表示方向

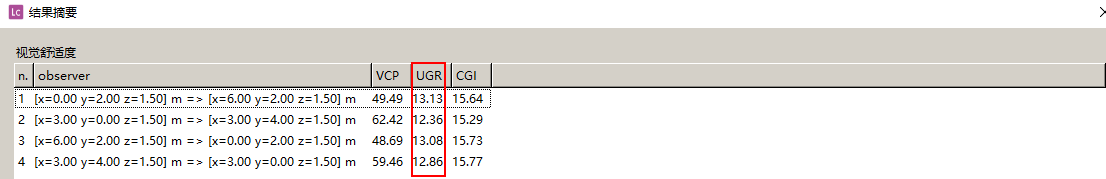

3. 點擊開始計算得到結果
