當處在黑暗或黃昏的環境中,人眼會表現不佳,其較低的視敏度,較差的顏色辨別力和較低的失能眩光容忍度,都將增加了駕駛員和行人的事故風險。
道路照明在減少事故方面起著非常重要的作用,研究表明,良好的道路照明將大大減少事故的發生。道路照明可為穿越交會地區(例如路口)的車輛提供指示。為了加強照明的指示作用,可以使用不同的燈色來區分道路種類或區域定義。
道路照明還可以起到預防犯罪的輔助作用。道路上顯示物體(例如車輛,行人和障礙物)所需的光量取決于交通量或交通密度,交通速度以及行人的存在與否。犯罪率還決定了所需的照明水平。對于交通路線,使用了輪廓視覺系統。
運營成本和環境影響非常重要,使用光電管減少照明的小時數可能非常經濟。
照明控制系統通過允許在高峰或夜間情況下切換或調暗燈光,可以進一步節省成本。
注意事項:
亮度是交通路線照明的主要標準,因此需要確定道路特征和觀察者位置。
如果必須考慮照度,則必須考慮所有涉及的區域,包括車輛和行人。
由于道路照明的主要問題之一是擴展維護操作,因此建議使用具有高IP等級的燈具
除了延長維護周期外,還希望將維護和安裝操作減至最少,因此建議使用免工具的提燈。
主要使用發光效率高的燈,有利于降低能耗。
此外,新的技術還改善了燈具的顯色性,顯色性高燈具的使用,能改善了光的質量。
接下來我們使用LITESTAR 4D進行道路照明計算。

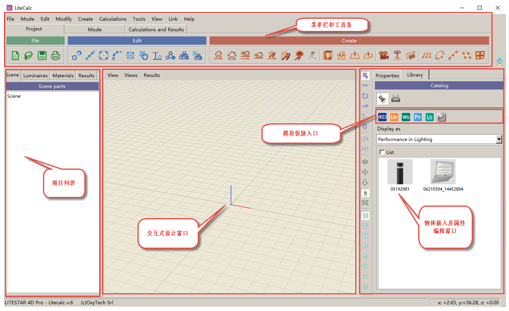

1. 首先,打開LITESTAR Calc的操作界面。

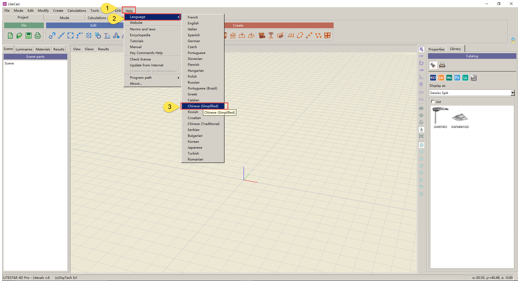

2. 自定義設置,根據語言習慣調整顯示語言(調整為中文簡體)。
“Help“-“Language”-“Chinese Simplified”
3. 本案例設計雙向四車道道路(對稱),單條車道寬3.5m,路中間有1m隔離帶,兩側有人行道,各1.5m,道路為一級,類型為次干路[1][2]。

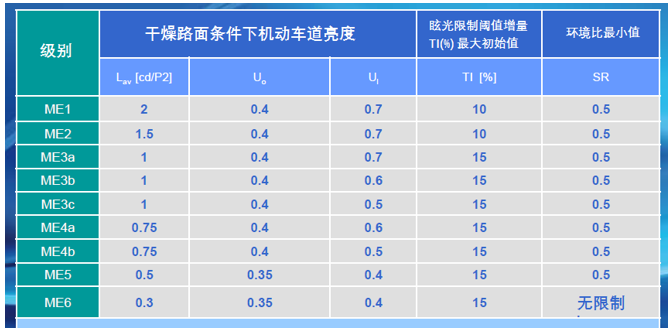

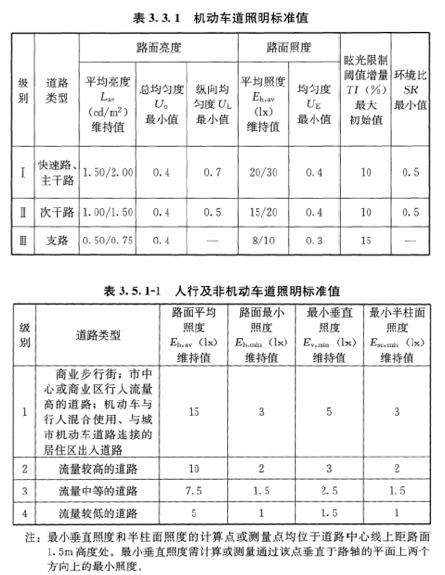

國內標準和歐洲的照明標準(EN 13201:2003)較為匹配,歐洲標準如下圖:
EN 13201:2003道路照明標準
4. 創建道路環境,并設置道路參數。

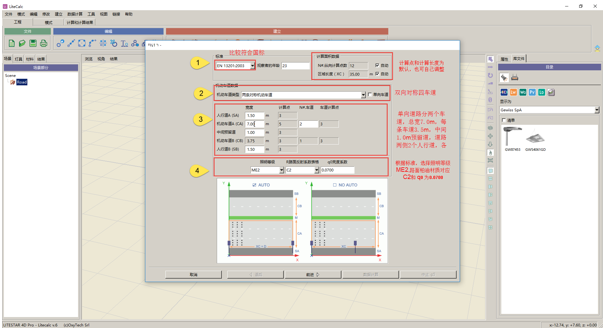

選擇 “道路向?qū)?Wizard for Roads” ,修改對話框中的數據。
根據道路情況和照明參考標準,選擇和國標接近的 EN 13201:2003 ,參考道路的結構,照明等級,路面材質等信息,修改對應參數。完成設置以后,點擊“前進“。
設置道路參數
5. 設置路燈參數。

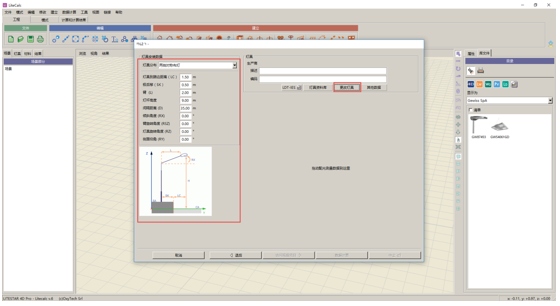

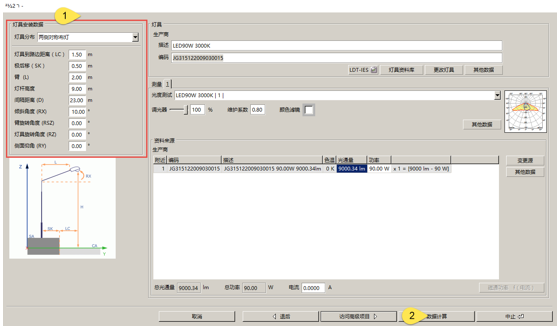

在“燈具安裝數據“對話框中,根據具體的工程參數設置路燈的臂長,燈桿高度等數據(后期可調整)。
6. 設置燈具。

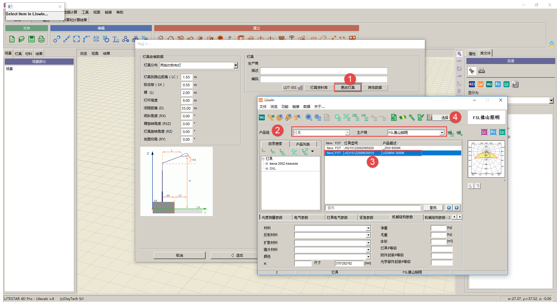

選擇“燈具“-”更改燈具“,即可打開Liswin來選擇已有燈具(此處也可直接把燈具的光度數據直接拖放在右下方空白區域。
本例選用FSL的路燈作為照明燈具,點擊選擇即可完成燈具的設置

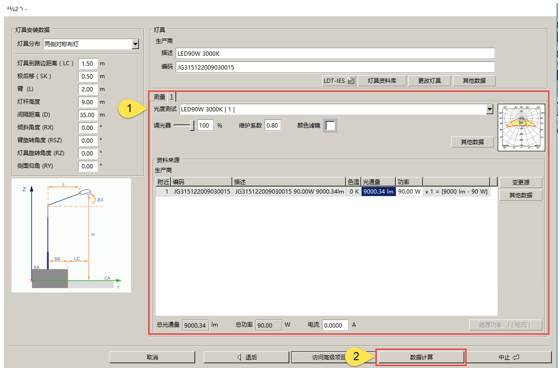

設置完成后的路燈及其信息
7. 照明計算。

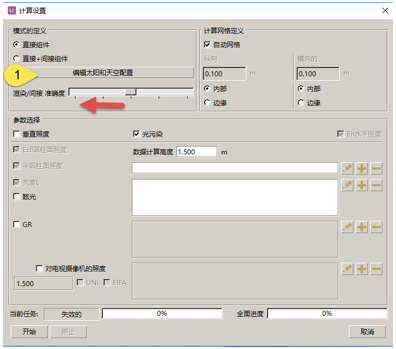

點擊“數據計算”,進入照明計算窗口。調整計算精度,點擊“開始“進行計算。
8. 計算結果分析。

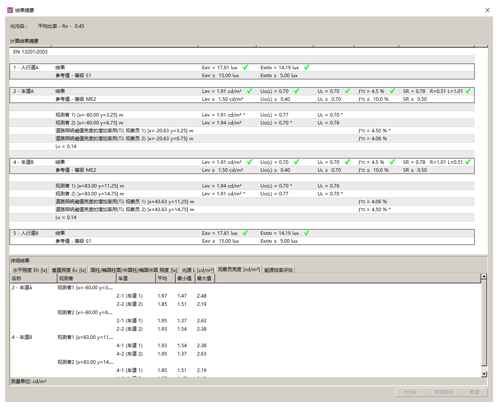

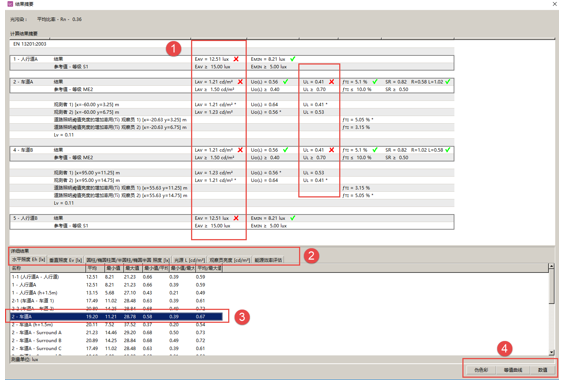

在計算完成后,會彈出“結果摘要“窗口,在摘要中可以直觀看出不符合相關照明標準的量(此案例中,車道的平均光亮度Lav偏低,人行道的平均照度 Eav偏低,路面縱向亮度均勻度UL偏低)①。
選中表格中部分選項卡,可以查看詳細的計算結果②。
如對“車道/人行道“ 的具體數據感興趣,可以選中對應”車道/人行道“,雙擊打開或者選擇查看”偽色圖“,”等值曲線“或”數值“③④。

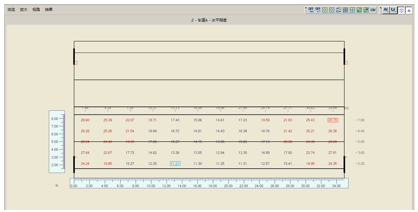

車道A的照度數值

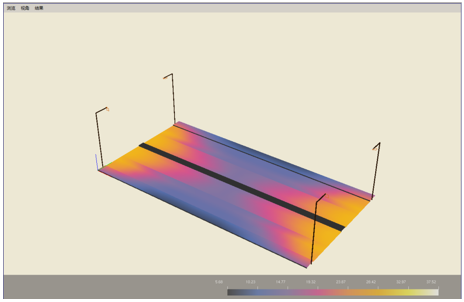

照度數據的偽色圖
車道B等值照度曲線(h=1.5m)
9. 重新調整照明系統參數。
為了滿足照明標準,可以在設計過程中嘗試對燈具的放置參數或者燈具的種類做調整。

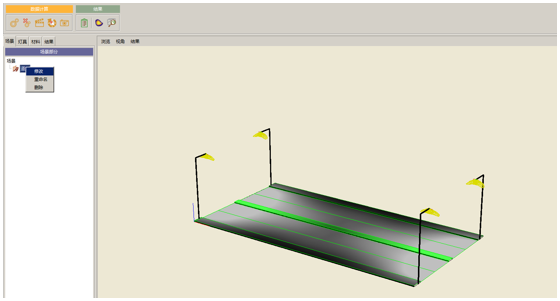

選擇“場景“-”道路“,右鍵單擊,選中“調整”。 接下來,重復之前的設置過程。
10. 計算結果分析。
經過運算,從彈出的結果摘要中可以看出,所有數據已基本滿足照明標準。此時,您可以繼續調整參數到最佳。
11. 場景渲染并導出設計信息手冊
選擇“計算和計算結果”-“色調繪圖 Tune Mapping”- “類型”-“線性的”,點擊“OK”。

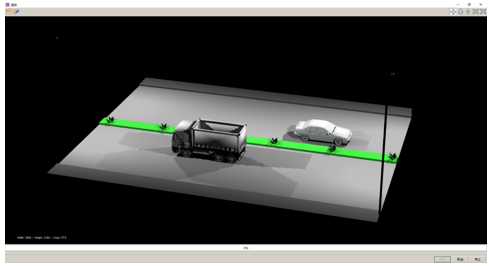

選擇“開始光線追跡并渲染”,通過截屏保存渲染后的圖片。

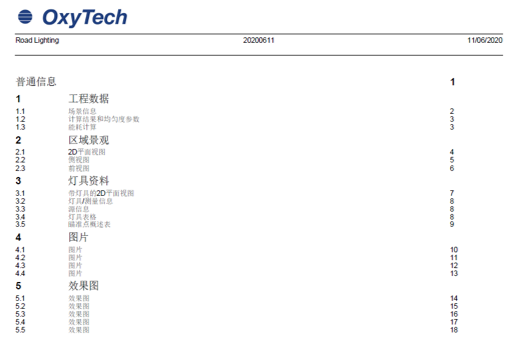

12. 道路照明設計完成后,即可打印輸出工程信息圖冊。
13. 參考文獻:
1) CJJ45-2015 城市道路照明設計標準
2) DIN EN 13201:2003
3) Litecalc 4D 英文手冊

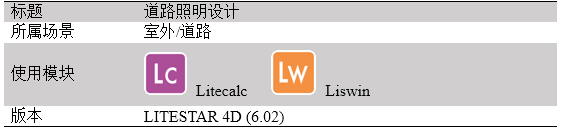

14. 文檔信息
標題 道路照明設計
所屬場景 室外/道路
使用模塊 Litecalc Liswin
版本 LITESTAR 4D (6.02)
|
