GLAD：光刻成像系統的建模

概述

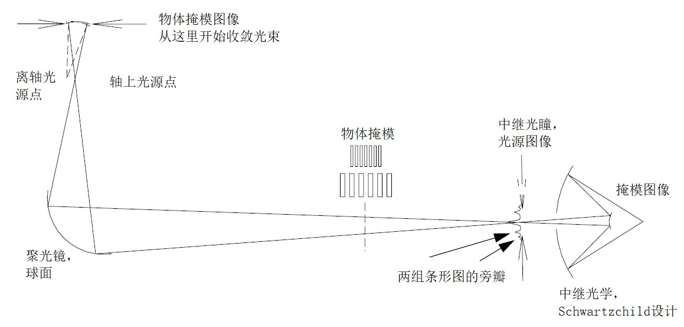

該系統由一個聚光鏡、一個傾斜球體和一個Schwartzchild設計的中繼鏡組成。光源被成像到中繼鏡的光瞳中。光束在物體掩模處會聚，在中繼透鏡的光瞳處形成點像。在中繼透鏡的瞳孔處，多條條紋圖案將形成一個中心波瓣和側波瓣。如下圖所示：



 掩模上的條形圖案在中繼瞳孔中產生旁瓣

 窄條產生寬的旁瓣，僅部分通過中繼入口瞳孔

 寬條產生較窄的旁瓣，更容易通過中繼入口瞳孔

 部分通過旁瓣會產生部分解析


系統描述


本例介紹了如何采用全局衍射分析對部分相干進行建模。如上圖所示，整體裝置是一個科勒照明系統，其中有一個聚光元件能夠?qū)⒎窍喔晒庠吹墓膺M入轉像透鏡的孔徑中。在一個經典的科勒照明系統中，點光源通過一個聚光鏡成像在轉像系統的光瞳中。光源照亮物體掩膜面，并在最后的成像面上得到適當?shù)姆糯蟆�為了對光束合理采樣，光源放在物的共軛點處，這樣在光源面上，點光源將是有一定維度的，而不是像理想點光源那樣，會引起混沌。對一個具有一定尺寸的光源，它所成的像就是部分相干的。如果光源足夠大，大到可以填滿轉像透鏡的孔徑的話，所成的像將是非相干的。

模擬結果

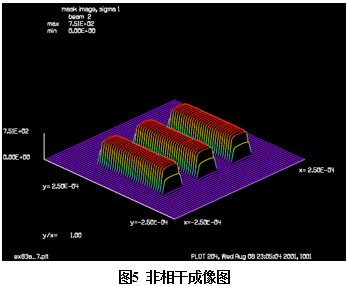

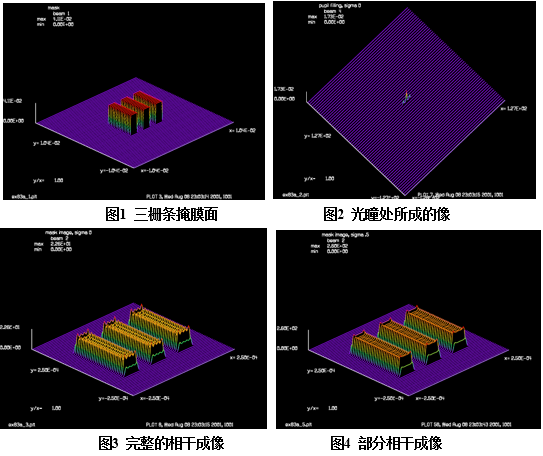

三柵條圖樣的部分相干成像

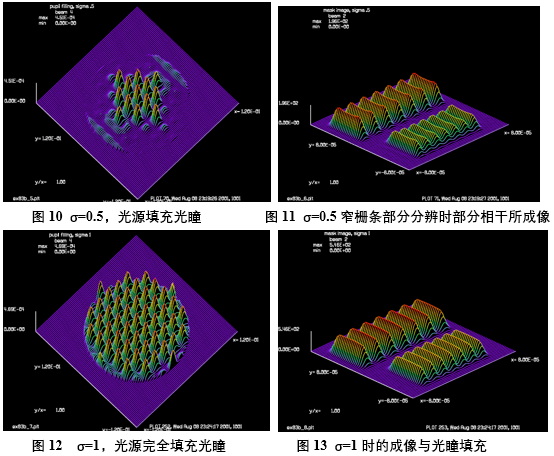

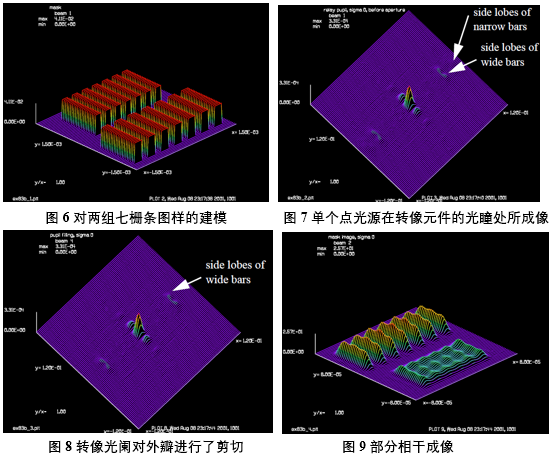

兩組七柵條圖樣建模對比
