VirtualLab培訓課程：“衍射和微光學系統的分析和設計”
美國加利福尼亞州山景城 2016年10月17日星期一到2016年10月21日星期五
課程時間：上午9:00-下午5:00
要求：無需VirutalLab相關知識或有少量的VirtualLab相關知識。。
課程講師：來自德國耶拿LightTrans International UG的軟件支持工程師
名額預定：Harry Skolnik, HMS Technology Sales
在本課程中，我們將教授衍射光學元件和光柵的設計原理，而且你將學會有效地應用VirtualLab解決你的行業中的設計任務。
課程首先介紹統一光學設計原理，光線和場追跡技術和VirtualLab的一般用法。參與者將逐步了解元件，光源，探測器和VirtualLab仿真引擎。將在不同的激光系統中練習光學系統的設置和模擬。

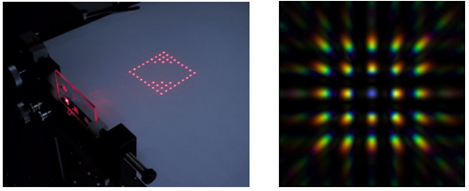

本課程將介紹VirtualLab衍射光束分束器，衍射擴散器和衍射光束整形器的分析和優化。同時將會進一步討論具有任意表面和折射率調制的二維和三維光柵結構嚴格分析和優化。
簡述（每日的課程在之頁給出）
介紹場追跡算法和VirtualLab Fusion的用戶界面
模擬透鏡系統，干涉儀和均勻化系統
衍射和微光學系統的分析，設計和公差分析
設計衍射和折射光束分束器，擴散器和整形器
光柵的嚴格分析和優化
課程中將討論光束分束器的設計，且演示用于模擬和優化靈活工具，包含元件加工導出工具。
第一日的主題：
介紹了場追跡和統一光學建模的概念以用于光學系統中光的模擬：VirtualLab中光的電磁場建模和數值數據存儲，光分布的可視化，使用不同的物理模型進行光在自由空間和元件間傳輸?shù)膱鲎粉E建模，使用探測器來評估光分布以及物理和數值建模誤差。
介紹VirtualLab文檔：光路圖，參數運行文檔，優化文檔，會話編輯器，VirtualLab 搜索器和屬性瀏覽器。
第二日主題：
近軸和非近軸透鏡系統的模擬：像差分析，從Zemax中導入透鏡數據，模擬在透鏡系統中的矢量傳播效應，焦點區域研究，模擬點擴散函數(PSF)和調制傳遞函數(MTF)，模擬激光系統和空間頻率濾波器，光學系統中激光光束的傳輸，激光參數的分析，光闌的衍射效應的分析。
光的偏振：定義有任意一致偏振態的相干激光束，生成隨激光直徑變化偏振態的激光光束，光束直徑偏振狀態的可視化，模擬偏振器和相位延遲板。
計算干涉圖并模擬干涉儀：計算兩個或兩個以上的光分布的干涉圖樣，模擬有相干光源的干涉儀。
第三日主題：
微型光學元件的模擬：自由衍射界面，折射界面和混合界面元件的模擬，使用薄元近似模擬光在微結構元件中的傳輸，自定義高度輪廓和折射率調制元件的模擬，粗糙表面散射的模擬。
導入和導出：導入表面測量數據，導出GDSII，CIF，STL，位圖和ASCII格式的表面數據。
微光學元件的公差模擬：分析對準誤差，傾斜，蝕刻深度公差，倒角，自定義振幅和相位傳輸以及掩膜的模擬。
均勻化系統的模擬和分析：周期性微結構化元件（例如微透鏡陣列）的定義，模擬帶有微透鏡陣列和衍射光學元件的系統，模擬時間和空間部分相干光，例如，LED和準分子激光。
第四日主題：
衍射光學設計的算法和基礎知識：介紹迭代傅里葉變換算法（IFTA），計算光分束和光擴散系統的物理參數。
會話編輯設計設置：生成矩形和任意光束陣列，生成擴散頂帽，線形和任意二維光圖案。
設計分束器和擴散器：迭代傅里葉變換算法（IFTA）優化衍射擴散器和光束分束器。
第五日主題：
設計折射和衍射光束整形器：矩形和圓形頂帽整形以及任意強度的調制的整形，由IFTA優化衍射光束整形器。
嚴格模擬光柵：定義二維和三維光柵結構表面序列以及均勻和非均勻介質（使用堆棧的概念），介紹周期性結構的嚴格分析，嚴格近場，遠場和計算周期性結構光柵的場，分析亞波長偏振光柵和抗反射結構的反射，傳輸和偏振。
光柵優化：介紹VirtualLab的局部和全局優化，光柵嚴格參數優化。
這門課程將在課程期間使用VirtualLab Fusion的最新版本。Wyrowski VirtualLab Fusion（VirtualLab）是由Wyrowski Photonics UG開發和發布的，并由德國耶拿的LightTrans International UG提供技術支持。
|
