課程時間：2015年9月23日（星期三）至25日（星期五）9：00 am—5：00 pm
課程地點：LightTrans Home Office, Jena, Germany
課程要求：建議基本能夠使用VirtualLab軟件，尤其能夠使用光路圖進行激光系統的設置和分析。
課程摘要：
本課程主要對具有自由折射、衍射和混合平面的微結構及衍射光學元件進行建模和分析的介紹。本課程將給出衍射光學元件、衍射透鏡、混合透鏡以及包含衍射和干涉效應的透鏡陣列的具體分析。著重分析自定義表面配置文件和折射率分布的建模要素。對于微結構元件的標準公差的建模和分析，我們將在一些實例中進行討論。本課程將介紹迭代傅里葉變換算法（IFTA），對衍射分束器、衍射擴散器和光束整形進行優化。并且，在一定波長范圍內，需要嚴格分析功能微結構元件。課程期間，我們會對光柵結構任意表面進行2D、3D的建模及嚴格的分析，同時，利用傅里葉模方法（FMM）對折射率進行調制。最后，課程會介紹關于光柵的嚴格優化，VirtualLab中局部和全局參數優化算法。

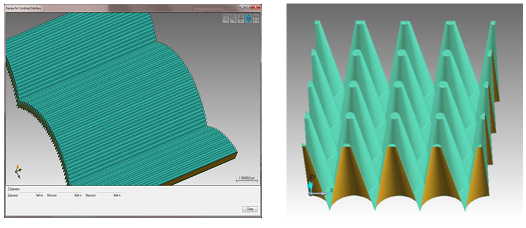

左圖給出了具有納米增透結構的柱面透鏡陣列，右圖給出了復眼結構的表面
課程主題：
第一天：
建立具有自由衍射、折射和混合表面的微光學元件的模型。
通過微結構組件的薄元逼近近似模擬光的傳播。
建立對具有自定義高度輪廓文件和折射率分布的元件的模型。
導入表面測量數據。
導出GDSII,CIF,STL和ASCII形式的表面數據。
定義周期性微結構元件（如微透鏡陣列）。
仿真粗糙表面的散射特性。
模擬微光學元件的公差，例如對準誤差，傾斜，刻蝕深度公差，倒角。
建立自定義振幅和相位的傳輸以及掩膜版的模型。
建模和分析包括微透鏡陣列和衍射光學元件的均勻化系統。
在時間和空間上對部分相干光進行建模，例如LED和準分子激光器。
第二天：
介紹迭代傅里葉變換算法（IFTA）。
計算光束分束和散射系統的物理參量。
用Session編輯器建立一個普通任意的光束陣列。
用Session編輯器建立一個擴散型的Top Hats、線型和任意的2D光模式。
通過迭代傅里葉變換算法（IFTA），對衍射分散器和光束分束器進行優化。
第三天：
矩形和圓形Top Hats的整形，以及任意強度的調制。
通過IFTA對衍射光束整形器進行優化。
定義具有一系列表面、均勻或非均勻介質的2D/3D光柵結構（利用堆棧的概念）。
通過傅里葉模方法（FMM）對周期結構進行嚴格的分析。
周期結構的嚴格近場、遠場和光柵內部場的計算。
分析亞波長偏振光柵和增透結構的反射、透射和偏振狀態。
介紹VirtualLab中局部優化和全局優化。
光柵的嚴格參數優化。
Wyrowski VirtualLab Fusion（VirtualLab）由Wyrowski Photonics UG發展而來，由LightTrans GmbH發布和支持。
訊技光電科技（上海）有限公司
|
