2015年3月19號，星期四——2015年3月20號，星期五
課程時間：上午9點——下午5點
要求：具備操作VirtualLab的基本技能。
主要內容：
此軟件課程介紹了使用VirtualLab模擬相干和部分相干光的整形和均勻化。 學員將學到用于相干光均勻化和整形的折衍射元件的設計，用于部分相干光的均勻化和整形的微光學元件的設計，其中模擬部分相干光包括時間相干度、空間相干度、顏色以及偏振。
本課程將介紹使用微透鏡陣列，衍射擴散器，光柵單元陣列，棱鏡單元陣列和微反射鏡陣列組成的均勻化系統的設計理念。將討論波長的依賴關系，設計自由度和典型應用的設計。

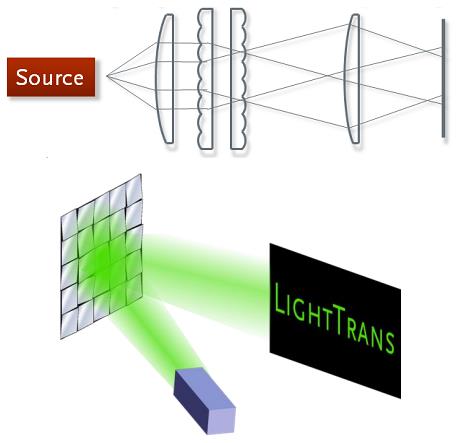

上圖顯示了使用兩個微透鏡陣列實現光束均勻化的一個系統的概略圖——在實際課程中將介紹該示例以及參數關系。下圖展示了使用照明工具箱設計和分析反射鏡單元陣列——在本課程中將介紹相應的案例。
軟件課程主要內容，第一天：
相干激光光束的整形和均勻化：線型和二維平頂型折射光束整形的會話編輯器、折射光束整形元件的參數優化、通過迭代傅里葉變換算法和幾何光學設計方法設計的衍射光束整形元件、高斯到平頂?shù)脑O(shè)計。
模擬時間和空間部分相干光：介紹部分相干光的建模包括時間以及空間相干函數、顏色、偏振、部分相干光在VirtualLab中的存儲，模擬準分子激光器、LED及二極管激光器。
周期性微結構元素：周期性表面的定義、微透鏡陣列的建模、理想和實際微透鏡陣列的分析。
通過微透鏡陣列使部分相干光均勻化：介紹了通過微透鏡陣列使部分相干光均勻化、使用微透鏡陣列的不同光學均勻化設置、LED光束的均勻化。
通過衍射擴散器使部分相干光均勻化：介紹了通過衍射擴散器使部分相干光均勻化、通過迭代傅里葉變換算法設計衍射擴散器、使用擴散器分析均勻化系統、生成擴散器的結構數據。
軟件課程主要內容，第二天：
引入到VirtualLab的照明工具箱：照明工具箱中的光束傳播介紹，用光整形單元陣列的方法分析包含或不包含鏡頭的照明系統。
通過光柵單元陣列（GCA），棱鏡單元陣列（PCA）和反射鏡單元陣列（MCA）使光束整形和均勻化：引入這些元件的設計和分析、單色和白光LED燈的整形和均勻化、生成加工數據、設計用于產生任意2D光束圖案的元件、比較GCA、PCA和MCA元件的波長靈敏度。
閃耀光柵的嚴格的分析：閃耀光柵通過光柵工具箱的嚴格分析、模擬衍射效率、分析波長靈敏度、基于光柵周期的效率分析、光柵單元陣列衍射效率的嚴格分析。
報名表下載： 報名表.doc |
