這個教程描述一個有散射性質的簡單plano-plano透鏡，這樣一條入射光就會散射回發射方向。
教程
首先，在FRED中創建一個新的系統，在樹視圖中的Geometry上右擊，選擇“Create New Lens…”并在出現的對話框上點OK按鈕，在全局坐標系原點創建一個plano-plano透鏡。

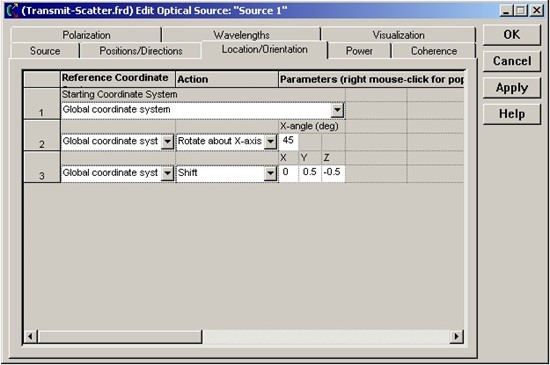

在Optical Sources（光源）上右擊選擇“Create New Detailed Optical Source”（創建新的詳細光源），然后點擊Location/Orientation（位置/方向）選項，在位置調整欄區域中右擊選擇“Append”（附加），將action（行為）欄調整為“Rotate about X-axis”，將X angle（X軸方向的角）設置為45度。附加上另一個調整欄并在action欄中選擇Shift，將Y的值設置為0.5，Z的值設置為-0.5，現在這個對話框顯示如下：
點OK。

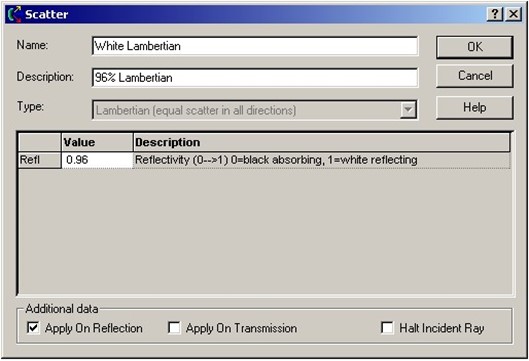

展開Scatterers目錄，在White Lambertian（白色朗伯）模型上右擊，選擇“Edit/View Scatterer…”（編輯/查看散射體）。在出現的對話框中選中“Apply On Reflection”（應用反射），取消勾選“Apply On Transmission”（使用透射）和“Halt Incident Ray”（停止入射光線）。這將使得當光線射到具有散射特性的表面時能夠繼續傳播。

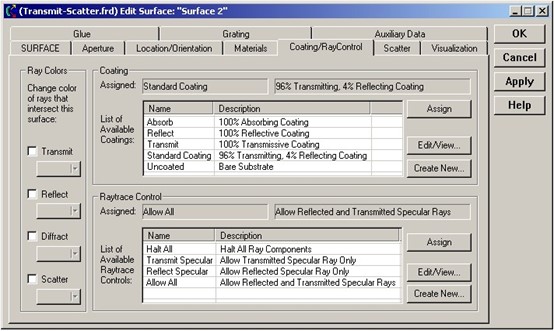

展開幾何體文件夾和透鏡1。在Surface 2上右擊并選擇“Edit/View Surface…”（編輯/查看表面）。點擊Coating/RayControl（涂層/光線控制）選項，將涂層設置為“Standard Coating”（標準薄膜并將光線控制設置為“Allow All”（允許所有）。

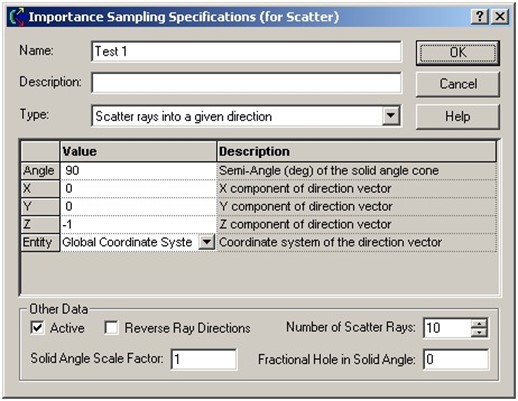

點擊Scatter（散射）選項，將散射性質設定為White Lambertian（白色朗伯）在這個下面您將看到分配給這一表面的散射方向列表。默認的是沒有定義任何散射方向，所以不會產生散射光線。若要定義一個新的散射方向，點擊“Add New…”按鈕。給這個重點采樣規格一個名字，并將Z散射方向改成-1。設置的這個散射光線呈立體角錐形，以Z周為中心的全局坐標系統。在這個例子中光線經過透鏡元件后散射成一個半球形，可以分配成多散射方向，每個定義的散射方向?qū)?yīng)用到每個散射模型的表面。
點OK鍵來關閉Importance Sampling Specification（重點采樣規格）對話框，然后點OK來關閉Surface 2的編輯對話框。
在光線追蹤工具欄上點擊Trace and Render（追跡和渲染）按鈕。您將看到光線通過透鏡在后表面散射成10條散射光線和一條透射光線�；蛘�，您也可以改變透鏡1的可視化屬性，將其設為部分投射，這樣您就能看到實際的散射。超過臨界角的光線將全部內反射并將在前表面上停止除非光線追蹤控制允許TIR。

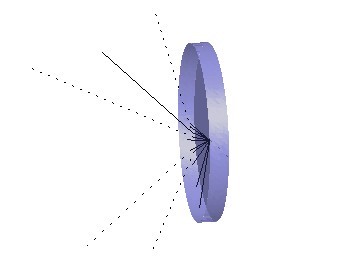

如果您的操作正確的話，這就是光線追跡的渲染圖，為增加對比度改變了一下顏色。
|
