數據收集面可視化
時間:2019-12-05 10:37來源:訊技光電作者: 技術部點擊:次打印
數據收集面可視化(Data Collector Surface Visualization)分析選項允許用戶指定模型中的某一表面,在光線追跡的過程中收集光線數據,并顯示或者輸出該面的照度(或相關的物理量)。該分析選項允許計算(包括多面體曲面面型在內的)任意形狀的曲面。同時,因為一個多面體曲面可被用來創建多個不同的面,該選項也是計算多個表面時的一個便捷方法,而不用建立多個分析面或者探測器實體。

“多面體表面Faceted Surface”面型的建立 參見 導入OBJ格式文件 ,OBJ文件由通過第三方CAD軟件建立或者 FRED的幾何體按OBJ格式導出的 參見 導出OBJ格式文件 。

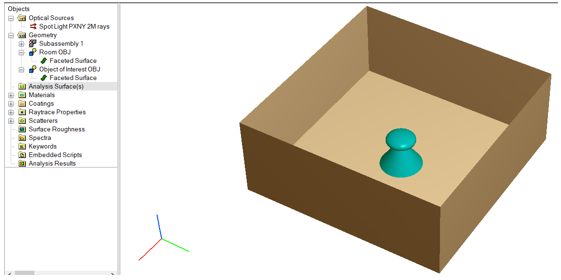

文中的FRED案例場景是房間內墻角光源對物體的照明。案例中的四面墻壁和地板由一個多面體表面建立,被照射物體由另一個多面體表面表示。案例中,因為房間和物體的鍍膜屬性不同,所以使用兩個不同的多面體表面。在當前場景中,物體被某一角落的光源照射。

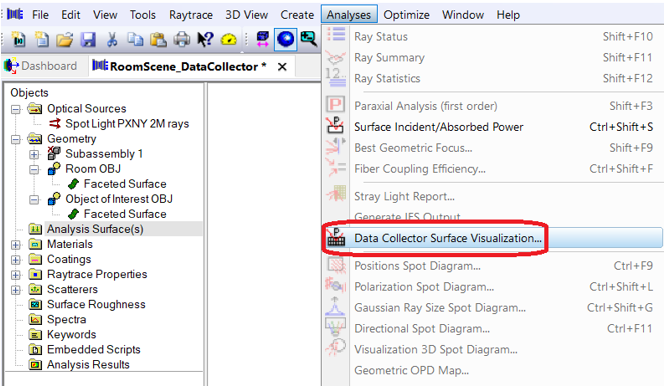

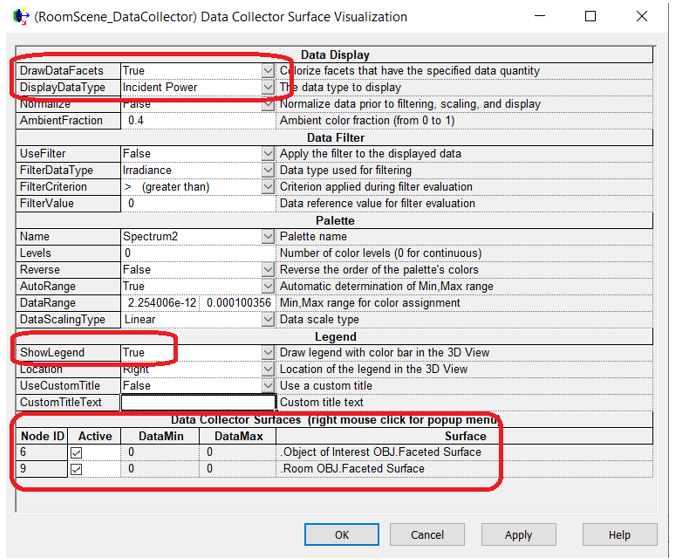

數據收集面可視化分析設置位于分析菜單欄下。顯示計算數據時,需要重點做一下設置。
繪制數據面 = 真 DrawDataFacets = True
數據顯示類型(選擇需顯示的物理量) DisplayDataType(choice of quantity to display)
顯示圖例 = 真 ShowLegend = True
數據收集面(選擇需要顯示的多面體曲面) Data Collector Surfaces(choice of which Faceted surfaces upon which to display data)

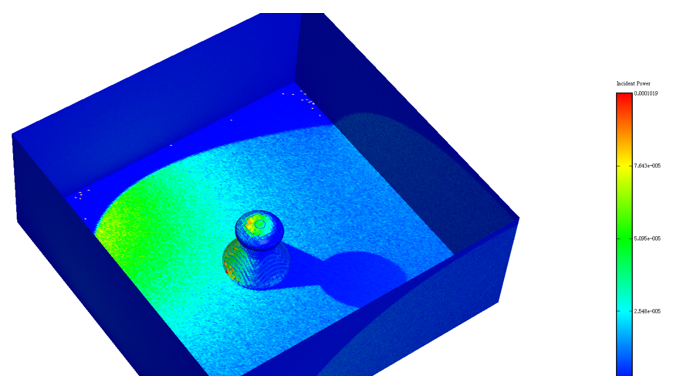

光線追跡后,數據會自動顯示在3D視圖中。下圖為各表面的入射功率。


注意
如果需要顯示不同的物理量,你不用再重新光線追跡。僅需調整 數據收集面可視化(Data Collector Surface Visualization)設置中的顯示數據類型(DisplayDataType)過濾器。

輸出計算數據

計算的數據可以以csv文檔格式導出,打開多面體表面對話框,右鍵單擊對話框底部,選擇“寫入數據到csv文件”。

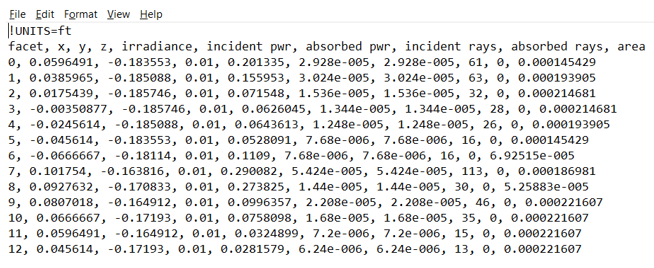

csv文件中的數據如下圖,每一行數據對應多面體曲面的一個小三角塊,csv文件數據的第一列為三角塊的編號。此處的小三角面編號對用戶來說沒有實際的物理意義,僅便于FRED在導入和導出時把數據對應起來。


下面關聯的FRED文件為用非多面體曲面建立的相同模型,(使用中)用戶需要按下面文章的方法把幾何結構導出成OBJ格式文件,然后再把OBJ格式文件導入。

參見
 幾何體導出成OBJ格式文件
https://support.photonengr.com/article/219-exporting-geometry-to-obj-file
 導入OBJ格式文件
https://support.photonengr.com/article/221-importing-an-obj-file
