FRED中全息元件的建模

簡單2點HOE：

圖1.兩個結構光與全息表面，每個點都會發出一個球面波，在全息表面形成干涉

指定結構光的位置

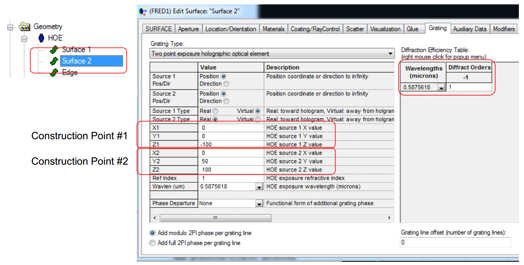

圖2.在表面的局部坐標系中給出的坐標。衍射級數是明確的。

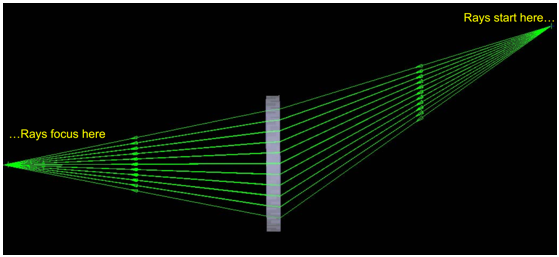

圖3.從結構光1追跡光線

為什么光線在結構光＃2處不能完美聚焦？因為入射波通過HOE的玻璃厚度是有畸變的。

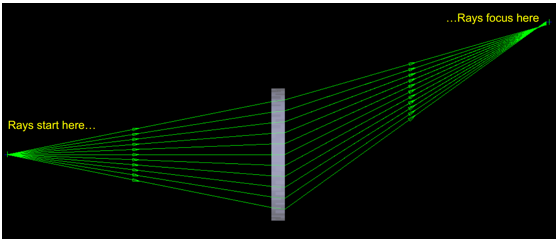

圖4.從結構光#2追跡光線

為什么光線在結構光＃2處不能完美聚焦？因為入射波通過HOE的玻璃厚度是有畸變的。

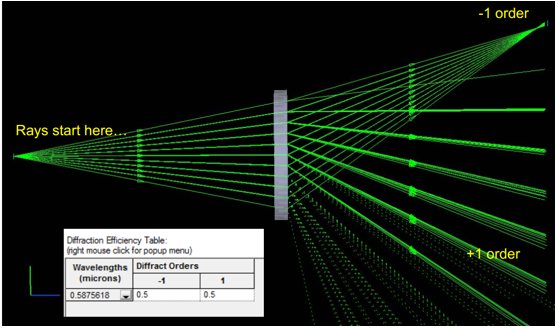

圖5.從結構光#1追跡光線，兩個衍射級次

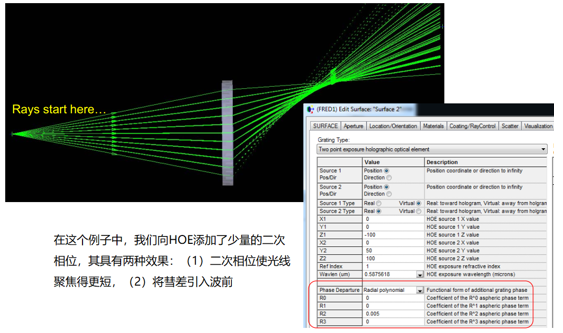

圖6.添加相位

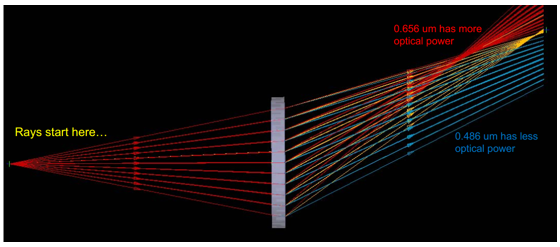

圖7.多色光線追跡

最初的HOE設計波長為0.5876um，作為一個衍射元件，會出現大量的色差。在本例中，光源包含3個波長：0.486、0.587和0.656 um。

 一般來說設計者會在ZEMAX和CODE V中設計HOE的結構

 FRED可以讀取CODE V和ZEMAX的光學元件并精確地創建HOE，因此大多數用戶實際上從未手工輸入系數。（Zemax和Codev對HOE的描述不同，但FRED知道如何正確地解釋元件。）
