發光二極管，或者LED，近幾年已經超越了白熾燈光源，應用也越來越廣泛。LED具有尺寸小、發光效率高、使用壽命長[1]等優點。LED也有光學工程師必須處理的不良特性，比如混色和準直的需要。在這個例子中，我們看一個混合準直透鏡的示例。
FRED模型
如手電筒示例中所示[2]，白光可以使用具有藍光發射芯片和黃色熒光粉的LED來創建。產生白光的另一種方法是以適當?shù)谋壤旌霞t光、綠光和藍光。這種方法可以更準確的控制色溫。如果將紅色、綠色和藍色靠在一起放置，顏色將最終在足夠大的距離上混合。然而，輻照度分布在更大的區域，且不是空間均勻的（圖1）。

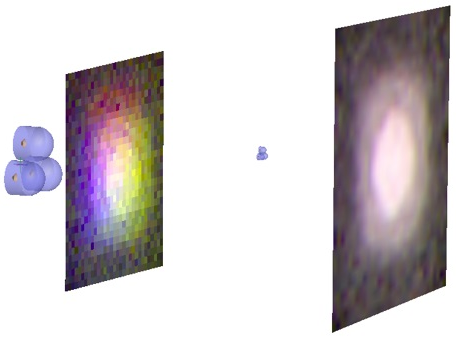

圖1.來自RGB LED兩個距離處的彩色圖像：14.5mm（左）和100mm（右）。每個LED直徑為4.79mm。
為了在受控區域內均勻地混合波長，可以構造一個塑料的六邊形光管。光管是由布爾操作來創建的。第一個Boolean組件是尺寸為14*14*100（寬*高*長）的矩形塊，再添加四個相同尺寸的矩形塊。移動并旋轉這些矩形塊，讓它們裁剪第一個矩形塊的每個角，最終成為一個六角棒。

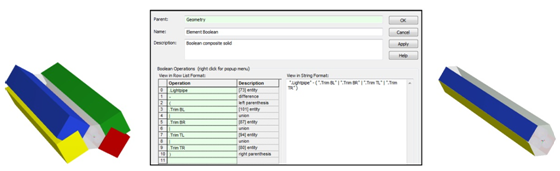

圖2.使用Element Boolean函數的六角棒的創建。左：剪裁前的矩形塊。中：Boolean操作。右：剩余的六角棒形狀
模擬光管的另一個方法是創建一個由分段曲線（六邊形的每個點）組成的自定義元件，然后拉伸成為一個柱狀面。
執行RGB LED通過光管的光線追跡后，均勻的色彩混合產生了。然而，色溫太暖：紅色占據了彩色圖。一旦LED之間的相對功率輸出經過調整，可以在彩色圖像上獲得白光（圖3）。

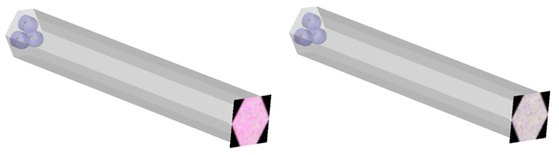

圖3 具有相等RGB功率輸出的100mm長六邊形光管末端的彩色圖像。右：調整后RGB功率輸出（0.4W，1.0W，0.7W）的彩色圖
相關的FRED文件可以從可在此下載 知識庫
