What is FRED?
■ 光機系統一體的設計分析工具
■ 雜光分析
■ 相干光傳播
■ 成像系統設計和照片真實渲染
■ 虛擬機
■ 光機系統調試(法醫3D光學)
■ 自輻射熱分析
■ 照明設計
■ 公差、裝配和測試
■ 序列和非序列光線追跡模式
■ 多變量優化能力
Introduction

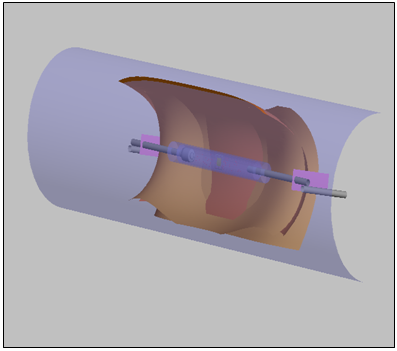

自由曲面
■ 文獻定義:
任何非旋轉對稱面*
對稱面繞任何軸旋轉,非它的對稱軸
■ 非正式:任何非傳統的表面(如 NURBS、超高斯變形面)
■ 越來越多地用于光學系統的設計:
非成像:接近規范
成像:越來越多的用于校正像差

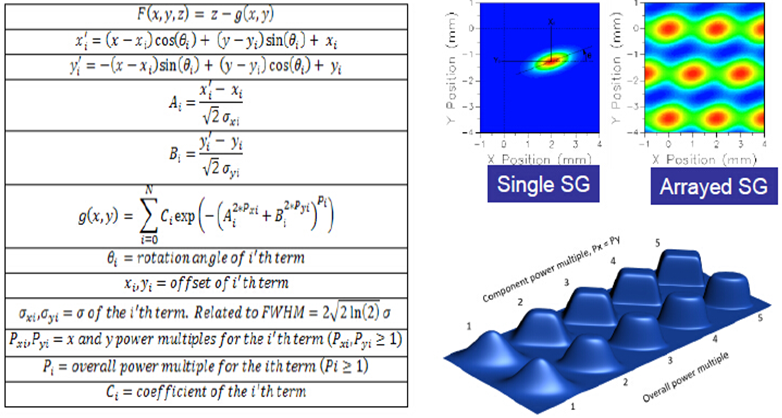

高斯疊加面的定義
應用案例
激光光束整形
光源:高斯光束TEM00
目標:平頂光束均勻分布
方法:超高斯曲面可用來整形高斯光束輪廓

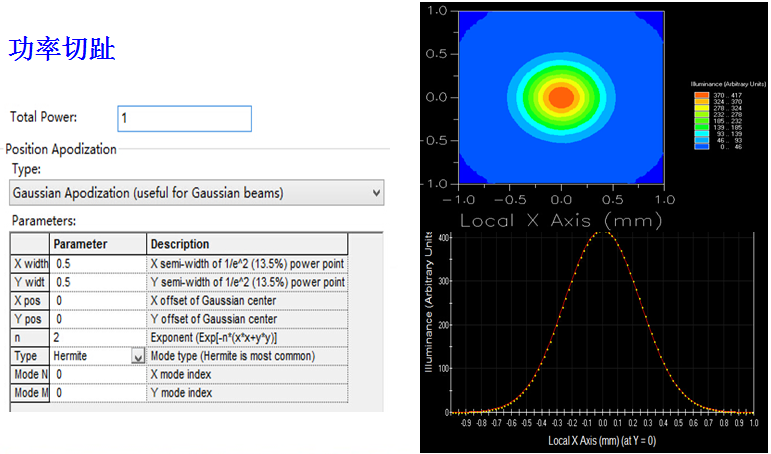

光源:高斯光束TEM00

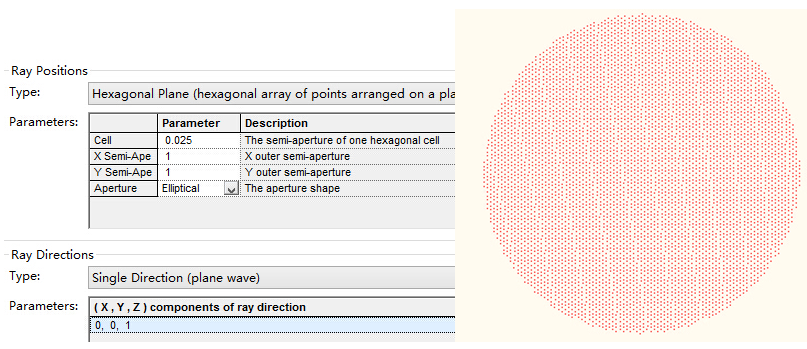

六邊形格子光源,光源為相干光

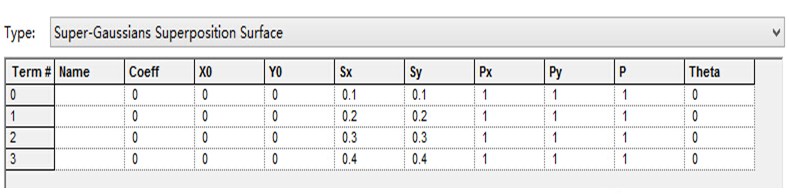

高斯疊加面的定義

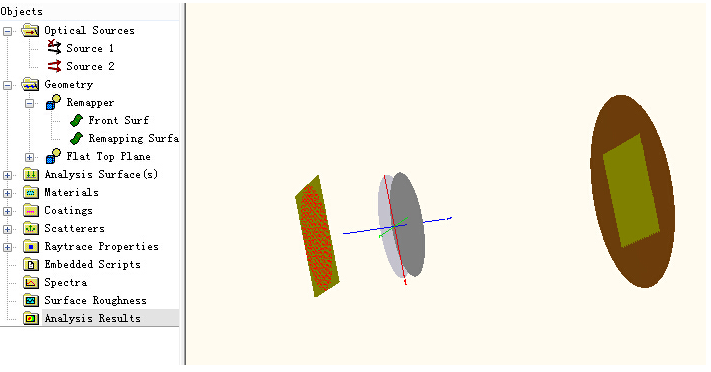

操作界面

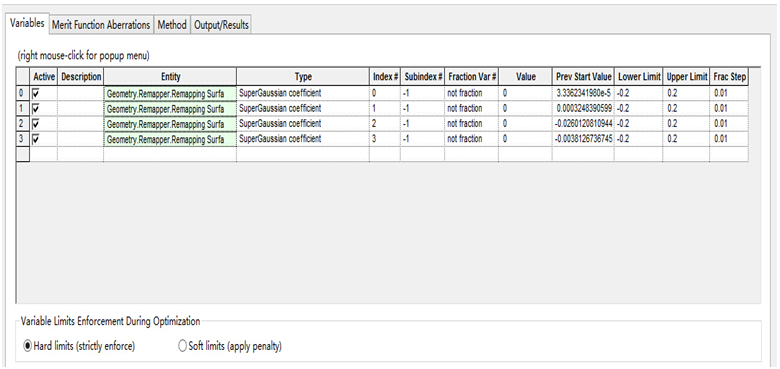

優化變量:改變這些超高斯面的參數,用FRED優化自由曲面變的非常簡單。

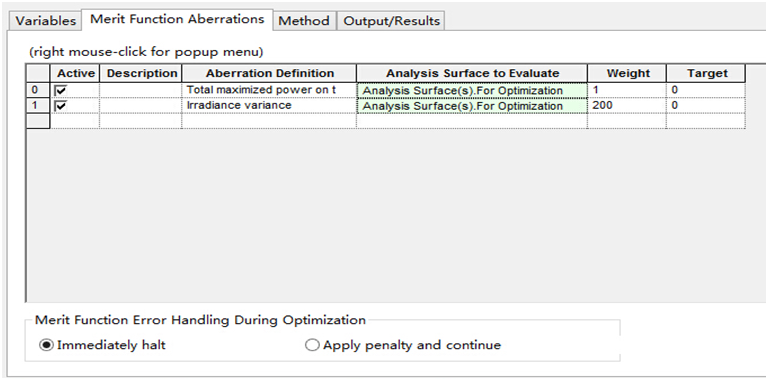

優化函數:1、Irradiance Variance 2、Total Maximized Power

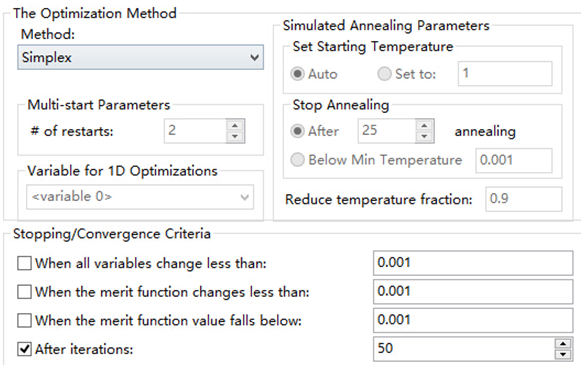

優化方法:非線性單純法;迭代次數50;

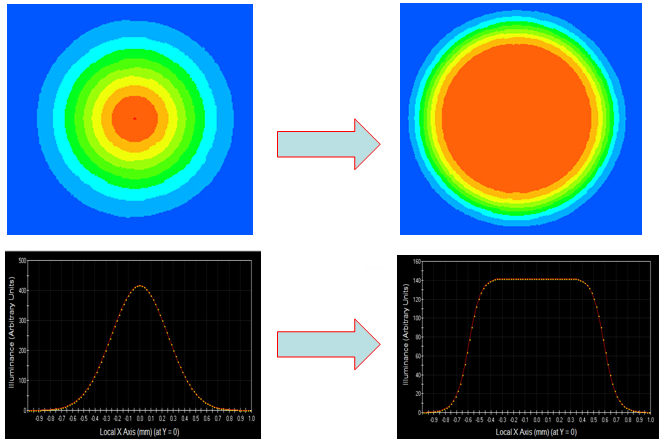

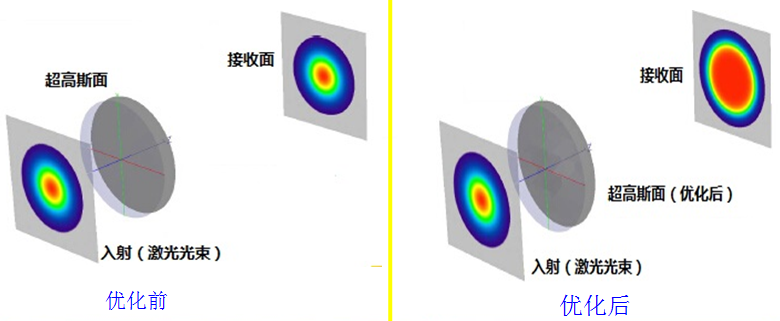

優化前后的照度對比:

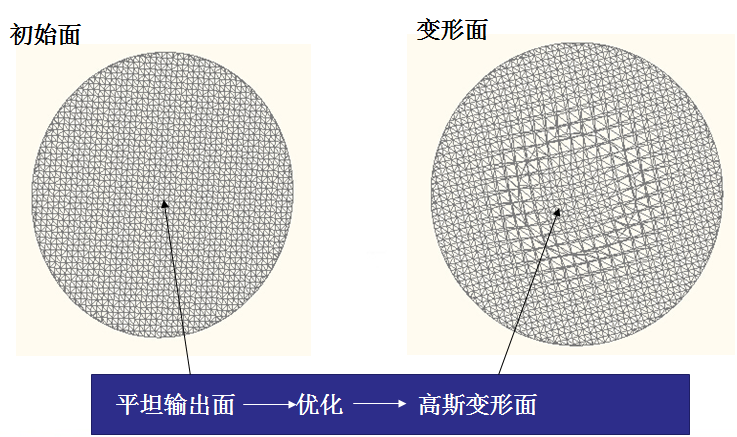

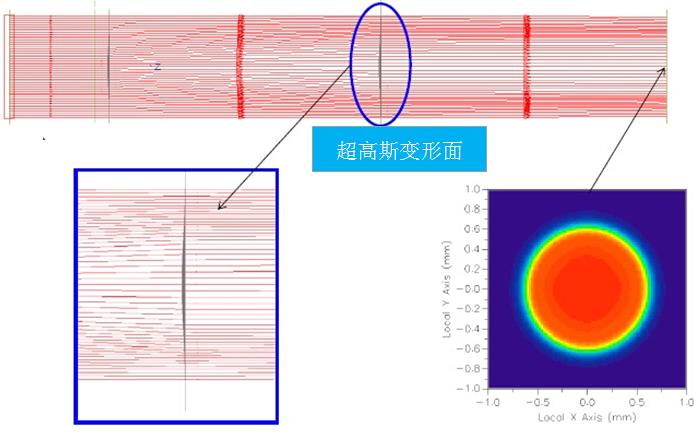

光路分析

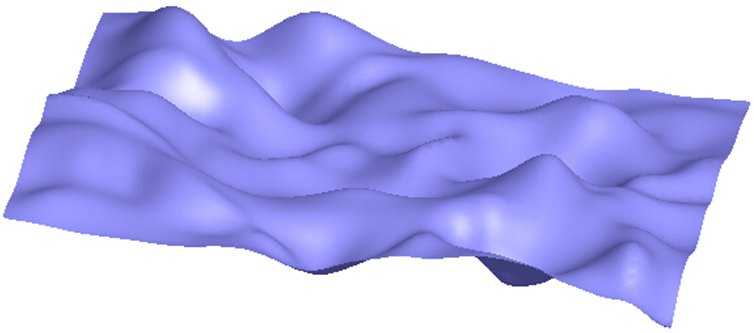

超高斯面實例 ——模擬表面產生的隨機缺陷
制造中表面產生的隨機缺陷

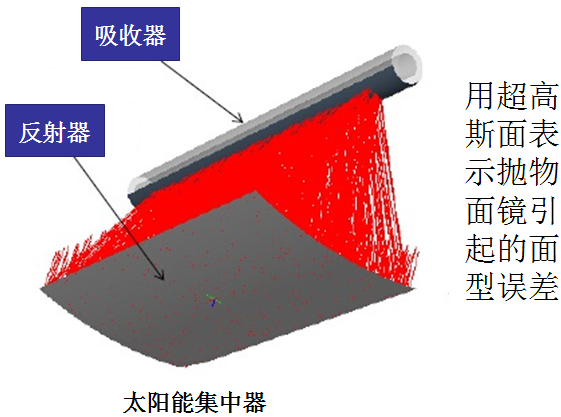

超高斯面實例——拋物線槽型聚光集熱器
|
