通過使用該方法，可以查看相對于信號路徑，每個鬼像、直射、單個或多個散射路徑貢獻了多少功率。

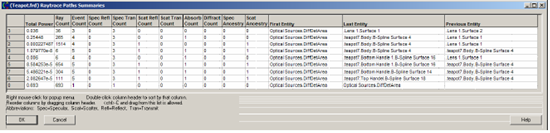

圖7 如圖1所示的茶壺案例的光線路徑。注意到有三條路徑到達了茶壺主體（.teapot7.Body.B-Spline Surface 4），它們是該系統中的路徑1,2和8，顯示為在第2行到最后一行。路徑數2是從探測器通過透鏡然后傳播到茶壺本體的直線路徑。注意一下這兩個路徑每個的功率差異，第1條路徑的0.25448和第2條路徑的0.000227487。第2條路徑是該路徑的散射部分；第1條路徑是直接熱貢獻。還可以查看該路徑的定義；示于圖9.

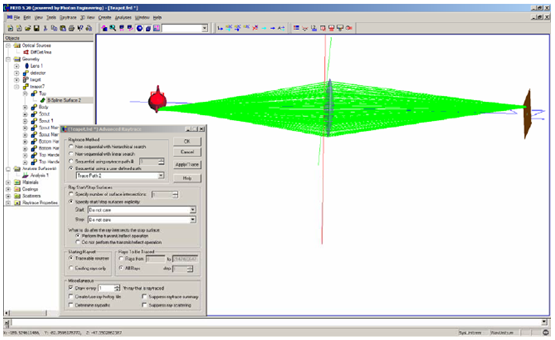

圖8 通過透鏡追跡的第二條路徑

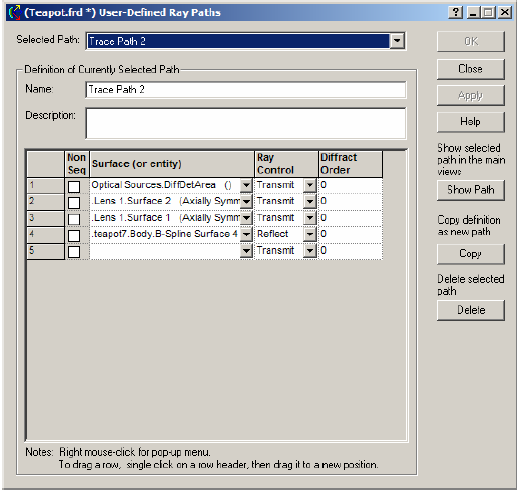

圖9 示于圖8中路徑的光線路徑信息
5. FRED如何顯示輻照度或熱輻射圖？
默認條件下，F(xiàn)RED使用3圖顏色面板顯示輻照度或熱成像圖。左上圖是一個等距的偽彩色圖，顯示了在選擇的分析面上單位面積的功率。右邊有一個比例尺顯示了圖中的功率等級。右上角和右下角的面板是左上角面板的橫截面。點擊左上圖的任何部位會在水平和垂直方向創建三維圖的一個橫截面；該位置處的位置和輻照度信息顯示在左上角面板的左下角處。茶壺系統的輻照度圖如圖10所示。

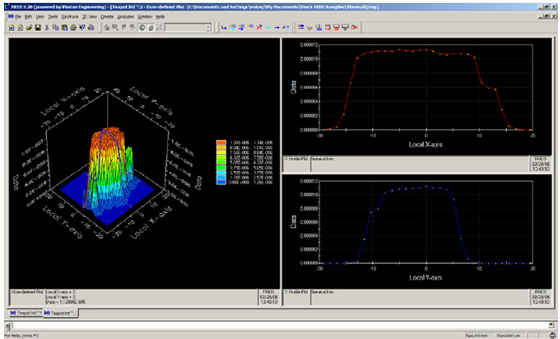

圖10 茶壺系統的輻照度圖
只考慮一個面板，在那個面板上雙擊鼠標左鍵可以放大該圖。上面板正處于透視圖模式，為了創建一個二維圖，點擊鼠標右鍵彈出繪圖選項，選擇perspective view來創建一個如圖11所示的二維圖。

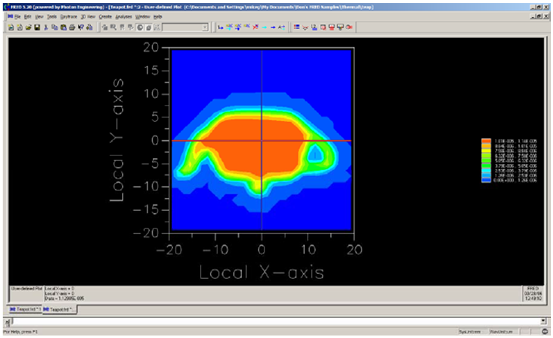

圖11茶壺的熱影像二維圖模式
6. FRED在熱應用中如何定義散射表面？
散射體文件夾包含了默認的和可選擇的用戶輸入的散射模型，可以應用到FRED中的任何表面。每個模型計算出合適的基于光入射角和局部表面法向方向的三維的雙向散射分布函數（BSDF）。BSDF可替換的定義是雙向反射分布（BRDF）和雙向透射分布函數（BTDF）。
FRED具有三個默認散射模型：黑朗伯（4％反射率漫射黑色），白朗伯（96％反射率漫射白色）和Harvey-Shack（拋光表面）。此外，參數化散射模型在FRED中同樣是可用的：黑色涂料（TIS），ABg，表面顆粒（Mie）和Phong。不止一個散射模型類型可以應用到一個表面。圖12是創建一個自定義散射定義的對話框菜單，注意到FRED最新的散射定義是一個腳本化的BSDF函數，在這里用戶定義了一個散射方程。FRED允許或禁止每個當前應用到該表面的光線追跡控制的反射和透射的散射元件。每個散射表面必須具有至少一個散射方向，這可以使用菜單欄選項Tools: Determine Scatter Importance Sampling進行自動設置，或者從表面對話框的散射標簽手動設置。每個散射方向應用到分配到該表面的每個散射模型。設置一個表面的重點采樣的對話框如圖13所示。通過在一個特定的或反射的方向、朝向一個特定的實體、閉合曲線、空間中的一點或一個橢圓體上定義目標，我們可以定義多個重點采樣目標。

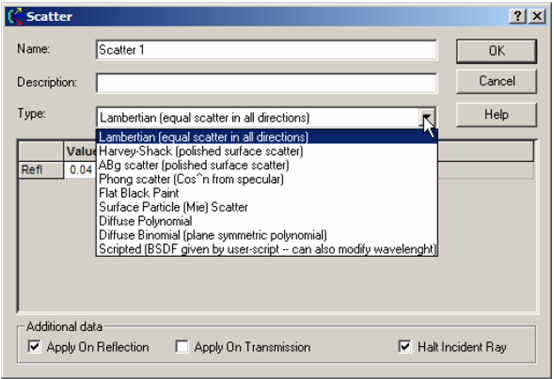

圖12散射對話框顯示了多種方法定義散射

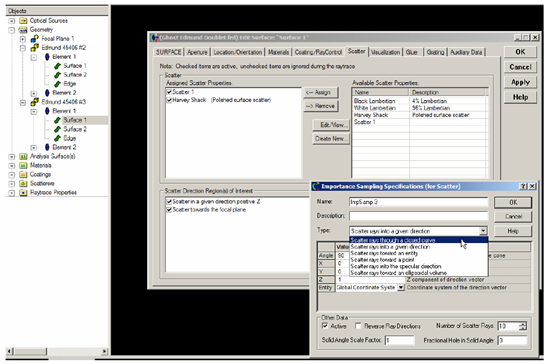

圖13重要性采樣的菜單選項應用到一個特定表面。如圖所示，多個散射屬性可以應用于多個重要性采樣目標。注意到在該圖中指定了一個米散射散射體屬性和一個Harvey Shack拋光表面散射體，另外定義了兩個重要性采樣目標，一個是指定了一個方向，另一個朝向一個表面-焦平面。
7. FRED如何記錄熱散射路徑
在高級光線追跡完成后，當選擇保持光線歷史選項，F(xiàn)RED就具有了一個可得到的雜散光報告。然后我們就可以從工具菜單請求一個詳述鬼像和散射路徑如何到達任何表面的雜散光報告。圖14顯示了具有創建/使用光線歷史文件選項和確定選擇的光線路徑選項的高級光線追跡對話框。圖15顯示了一個簡單Cassegrain望遠鏡的雜散光報告，該報告詳述了從一個光源以離軸5度角進入望遠鏡的雜散光。從報告中我們可以看到，在離軸5度角處的最大的雜散光光源是偏離第二個支架的側面，因?yàn)樵撀窂降墓β实?3%到達了探測器�？偣β嗜绲�4列所示，表明只有0.00197290w從該路徑到達了探測器。

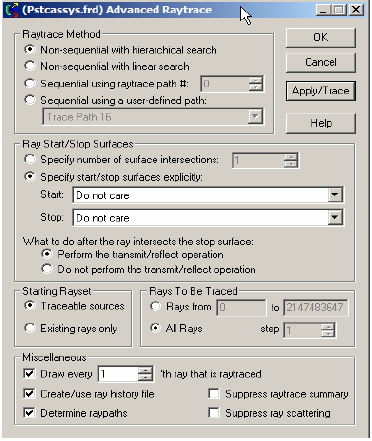

圖14 具有創建/使用光線歷史文件選項和確定選擇的光線路徑選項的高級光線追跡對話框

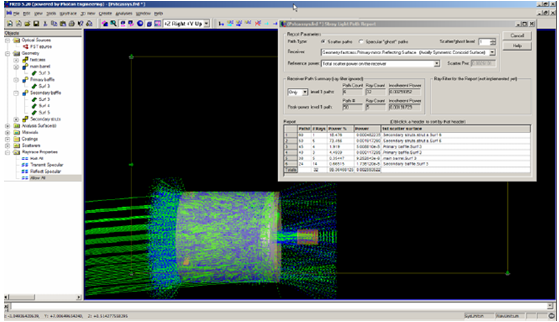

圖15 顯示了雜散光報告電子表格，可以用于追跡任何級次的散射和鬼像路徑。所示的報告部分顯示了詳述每個報告路徑的路徑數、光線數、功率百分比和總功率。
8. FRED如何在探測器上穿過多個像素點迭代來創建熱圖？
FRED具有一個內置的可編譯的Basic腳本語言。從Visual Basic腳本語言里，幾乎所有用戶圖形界面（GUI）命令是可用這里的。FRED同樣具有自動的客戶端和服務器能力，它可以被調用和并調用其他可啟動程序，如Excel。因此可以在探測器像素點上定義多個離軸光源，及在FRED Basic腳本語言里的For Next loops語句沿著探測器像素點向上和向下掃描來反向追跡光線。注意到在圖16中寫了功率信息到數據文件中，這樣可以使用三維圖表查看器調用和查看數據。
圖16 FRED Basic腳本語言創建茶壺的熱成像
'script for calculating thermal image map
'edited rnp 4 november 2005
'declarations
Dim op As T_OPERATION
Dim trm As T_TRIMVOLUME
Dim irrad(22,22) As Double 'make consistent with sampling
Dim temp As Double
Dim emiss As Double
'setup
nx = 21
ny = 21
numRays = 1000
minWave = 7 'microns
maxWave = 11 'microns
sigma = 5.67e-14 'watts/mm^2/deg k^4
Print ""
Print "THERMAL IMAGE CALCULATION"
detnode = FindFullName( "Geometry.detector.Surf 1" )
Print "found detector array at node " & detnode
srcnode = FindFullName( "Optical Sources.DiffDetArea" )
Print "found differential detector area at node " & srcnode
GetTrimVolume detnode, trm
detx = trm.xSemiApe
dety = trm.ySemiApe
area = 4 * detx * dety
Print "detector array semiaperture dimensions are " & detx & " by " & dety
Print "sampling is " & nx & " by " & ny
'reset differential detector area dimensions to be consistent with sampling
pixelx = 2 * detx / nx
pixely = 2 * dety / ny
SetSourcePosGridRandom srcnode, pixelx / 2, pixely / 2, numRays, False
Print "resetting source dimensions to " & pixelx / 2 & " by " & pixely / 2
'zero out irradiance array
For i = 0 To ny - 1
For j = 0 To nx - 1
irrad(i,j) = 0.0
Next j
Next i
'main loop
EnableTextPrinting( False )
ypos = dety + pixely / 2
For i = 0 To ny - 1
xpos = -detx - pixelx / 2
ypos = ypos - pixely
EnableTextPrinting( True )
Print i
EnableTextPrinting( False )
For j = 0 To nx - 1
xpos = xpos + pixelx
'shift source
LockOperationUpdates srcnode, true
GetOperation srcnode, 1, op
op.val1 = xpos
op.val2 = ypos
SetOperation srcnode, 1, op
LockOperationUpdates srcnode, false
'ray trace
CreateSource srcnode
TraceExisting 'draw
'radiometry
For k = 0 To GetEntityCount()-1
If IsSurface( k ) Then
temp = AuxDataGetData( k, "temperature" )
emiss = AuxDataGetData( k, "emissivity" )
If ( temp <> 0 And emiss <> 0 ) Then
ProjSolidAngleByPi = GetSurfIncidentPower( k )
frac = BlackBodyFractionalEnergy ( minWave, maxWave, temp )
irrad(i,j) = irrad(i,j) + frac * emiss * sigma * temp^4 *
ProjSolidAngleByPi
End If
End If
Next k
Next j
Next i
EnableTextPrinting( True )
'write out file
Open "C:\Documents and Settings\teapotimage.dat" For Output As #1
Print #1, "GRID " & nx & " " & ny
Print #1, "1e+308"
Print #1, pixelx & " " & pixely
Print #1, -detx+pixelx/2 & " " & -dety+pixely/2
maxRow = nx - 1
maxCol = ny - 1
For rowNum = 0 To maxRow ' begin loop over rows (constant X)
row = ""
For colNum = maxCol To 0 Step -1 ' begin loop over columns (constant Y)
row = row & irrad(colNum,rowNum) & " " ' append column data to row string
Next colNum ' end loop over columns
Print #1, row
Next rowNum ' end loop over rows
Close #1
Print "all done!!"
|
