光束足跡分析
時間:2016-03-09 10:35來源:訊技光電作者: 技術部點擊:次打印
簡介

當一個分析請求執行時,重要的是記住在FRED中的分析面只是在光線追跡結束后的后處理(過濾)光線。在光線追跡的過程中,它們不收集光線信息,無論光線的軌跡是否穿過分析網格。那么問題來了,“如何分析在光線追跡的過程中光線穿過光學空間的光場?”

一種選擇是使用FRED探測器實體(Detector Entity)結構。探測器實體與分析面類似,不過它們可以放在任何光學空間,而且可以在光線追跡的過程中動態地收集光線信息(即光線穿過它們的收集網格)。目前,探測器實體對于相干或偏振光不起作用,只可以執行輻照度、照度和彩色圖像的分析。

盡管FRED沒有一個內置的“光束足跡分析”程序,但我們將在FRED中使用探測器實體結構來實現類似的功能。

設置計算

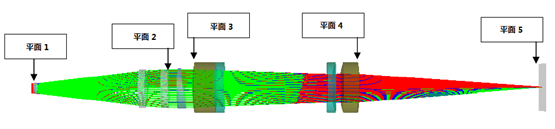

文章使用如下圖像所示的光學系統。我們的目的是分析沿著如下所示的光路多個平面的處的光束足跡。

為了捕捉在光線追跡中光線透過每個我們感興趣平面的足跡,我們將會使用FRED中的探測器實體結構。探測器實體是一種分析節點的類型,它可以在光線追跡中與光線相互作用,可以定義多種多樣的形狀。光線相互作用,與光線濾光(一個后追跡過程)截然相反,使探測器實體能夠在任何光學空間任何時間動態地收集數據。探測器實體本身能收集三個不同時間的數據:在光線追跡中(即,使用在追跡中任何時刻與探測器實體相交的光線),剛好在光線追跡后(即,“終止”在探測器實體上的光線),或者根據請求(即,請求時“在”探測器實體上的光線)。在一個具有和探測器實體相同名字的分析結果節點中,對于每個探測器實體來說,光線面元的結果對用戶來說是可獲得的。記住,因為探測器實體在光線追跡中時是交叉的,您不應該放置一個探測器實體與結構中的其他表面重合。不遵守這個規則可能會導致不一致的結果,這歸因于與交叉重合的對象相聯系的歧義性。

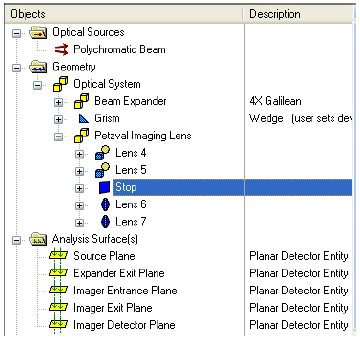

與該文檔對應的示例文件有5個平面探測器實體,位于系統中我們感興趣的平面上。這些探測器實體位于對象樹的分析面文件夾中,如下圖所示。

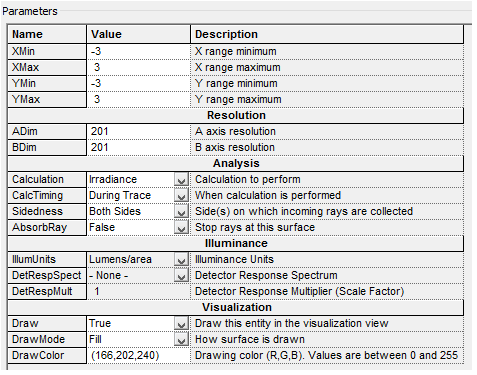

讓我們來看看對于“光源平面”探測器實體詳細的控制。對于該探測器實體,平面X和Y尺寸范圍明確的限制為+-3,網格沿著A和B軸(X和Y)的分辨率設置為201,沿著整個寬度。正在做的計算是輻照度,用于分析的數據正在“追跡中”被收集。盡管對于我們的例子來說這并不重要,探測器實體可以收集橫跨表面任何一個方向的光線數據。最后,探測器實體不吸收光線。


盡管探測器實體結構不允許執行一個位置點圖分析(這是您會經常在光束足跡分析中看到的),我們可以通過將軸分辨率設置的很高,從輻照度分布中得到相同類型的數據。在本例中,對于我們的探測器實體,我們選擇了201*201。此外,重要的是我們的探測器實體正在“追跡中”收集信息。畢竟,我們想知道當光線穿過我們感興趣的平面的光束足跡。最后,對于所有探測器實體,除了最后一個,我們希望光線能夠不帶任何光學效應的穿透過平面。為了獲得這個,我們設置了探測器實體,這樣它就不會吸收光線。最后一個探測器實體,無論如何,應該吸收光線,因為在我們的系統中,它更像一個物理探測器在起作用。

同樣要注意的是,探測器實體平面的位置將會與結構的另一片重合(例如我們透鏡的頂點),為了避免重合,我們需要將探測器實體相對于表面進行一些微小的偏移。

執行計算

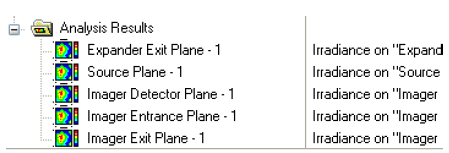

隨著探測器實體根據前面部分的描述配置完畢,在光線追跡中,光束足跡的計算會自動的執行。一旦光線追跡完成了,每個探測器實體將會生成一個分析結果節點(Analysis Results Node),位于對象樹的分析結果文件夾中。

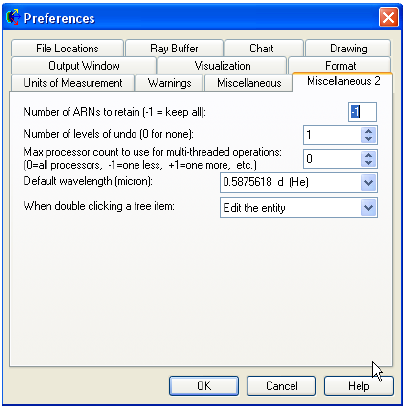

如果您在模型中沒有看到所有的ARNs,請檢查系統“Number of ARNs to
retain (-1 = keep all)” 要保持的ARNs數目(-1=保持所有)”喜好設置。

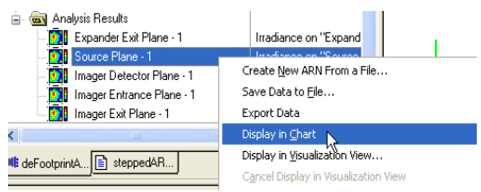

通過在每個ARN節點上點擊鼠標右鍵,您就可以選擇“顯示在圖表”選項,以查看計算結果。從這里,圖表窗口提供了用于顯示統計數據和修改數據的選項,這和任何其他的標準FRED圖表是一樣的。


實例下載鏈接:http://pan.baidu.com/s/1gedgcmf
