用FRED模擬沃拉斯頓棱鏡偏振器(2)
時間:2016-01-21 22:59來源:訊技光電作者: 技術部點擊:次打印
    axis_z = CDbl(dlg.TextBoxZ)

    'Print warning if material of the same name already exists
    Print " "
    If FindMaterial(newName) > 0 Then
        Print "Warning: A material named " & newName & " already exists."
    End If

    'Create material
    wavDelta = (wavEnd-wavStart)/(wavSteps-1)
    For wav = wavStart To wavEnd+0.00001 Step wavDelta
        biref.wavelen = wav
        biref.NOrd = RefractiveIndex( matOrdId,  wav )
        biref.NExt = RefractiveIndex( matExtraId,  wav )
        biref.GOrd=0
        biref.GExt=0

        If wav = wavStart Then  'Create material
            id = AddBirefringentMaterial (newName, "Birefringent using " & GetMaterialName(matOrdId) & " (no) & " & GetMaterialName(matExtraId) & " (ne)", biref )
        Else                    'Add data to the list
            AppendBirefringentMaterialSample id, biref
        End If
    Next wav

    'Set crystal axis
    SetLength3D axis_x,axis_y,axis_z,1
    SetBirefringentMaterialCrystalAxis id, axis_x, axis_y, axis_z

    Print "New birefringent material created: " & newName

    Update

End Sub

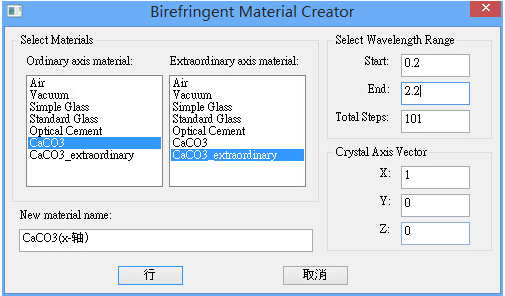

4. 運行后會出現如下對話框



在o光一欄選擇CaCO3,在e光一欄選擇CaCO3_extraoridinary,
波長范圍是0.2-2.2微米,步長101,光軸選擇x軸(1 0 0)
命名:CaCO3(x-軸)可,可根據實際情況命名。

點擊最下面的“行”也就是確認按鈕。

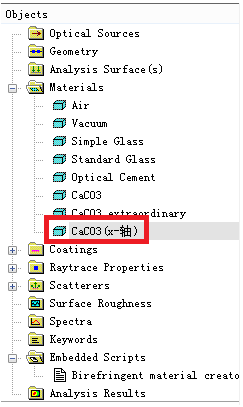

5. 現在查看樹形文件Materia 下的CaCO3(x-軸)材料:





我們看到其材料類型為"Sampled Birefringent and/or Optically Active Material"。
現在雙折射材料方解石在X軸方向的材料創建完成了,步驟3的腳本適用于任何的雙折射材料。


練習

創建YVO4雙折射材料,波長范圍0.48-1.34,步驟101。
