圖10. 定義第一個反射鏡的孔徑
sa的值指定為44mm，這意味著在x和y方向的半孔徑值將是12。孔徑在z方向上的值被選擇的足夠大，以至于不會裁剪到水平方向上的反射鏡。

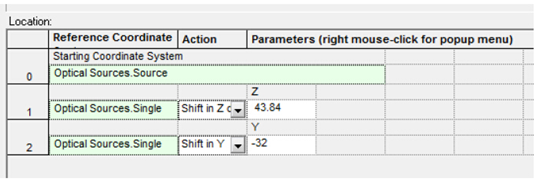

第一反射鏡的位置定義為距離光源43.84mm（這已經創建好了），中心距離光源的下方32mm。
圖11. 系統第一片反射鏡的位置設定
添加到自定義元件中表面的默認涂層和光線控制分別是Absorb和Halt All。顯然，這些需要在CoatingRaytrace Control控制選項卡上設置為Reflect和Reflect Specular。
圖12. 反射鏡表面的膜層和光線控制定義
添加第二和第三反射鏡
具有二次表面的自定義元件將再一次用于定義第二和第三反射鏡。首先將這些反射鏡放置在前一反射鏡的坐標系統中，每個反射鏡的位置可以很容易的確定，然后根據規格中定義的厚度參數，在z方向使用一個平移操作。

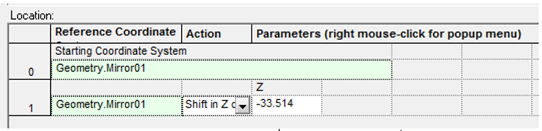

圖13. 第二面反射鏡相對于第一面反射鏡的開始坐標系統，使用了—Z方向的平移。

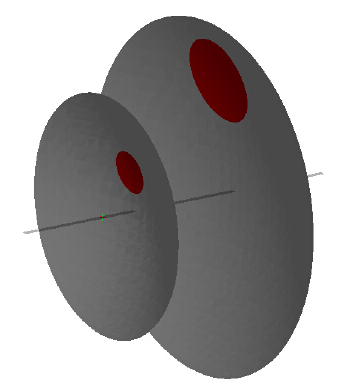

圖14. 前兩個反射鏡的基準拋物面和目標拋物面的可視化視圖
與第一反射鏡不同，后面反射鏡孔徑的位置和大小并沒有明確的定義。

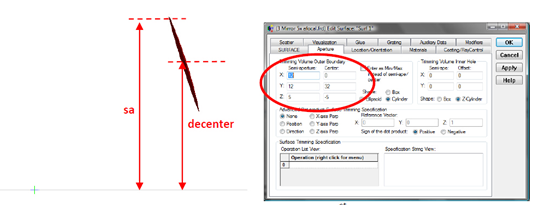

確定合適的孔徑最簡單的方法是沿著系統的光軸到第二反射鏡的表面追跡一束光線。表面上入射點處光線的垂直位置確定了孔徑的Y中心值，根據規格中提供的sa值，孔徑的大小也可以設置了。

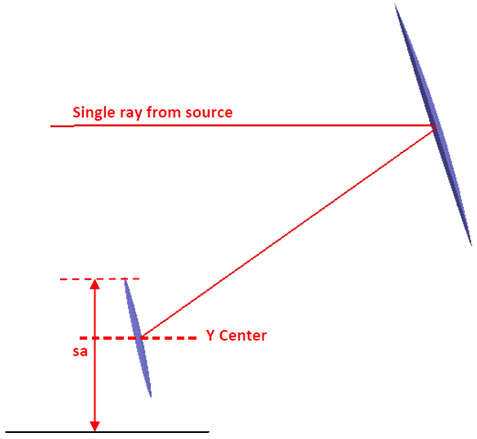

圖15. 追跡單條光線到反射鏡表面來決定中心和半孔徑

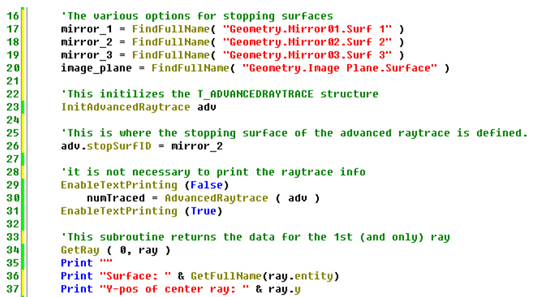

下面的腳本做到了這一點，通過執行定義于26行的高級光線追跡，停止了表面的光線并且輸出垂直位置到輸出窗口。請注意光源中的““Single Ray Source”只追跡一條光線。（此處腳本的意義相當于成像軟件中的由主光線確定表面的位置）
圖16. 腳本的主體結構輸出，輸出表面反射鏡相對于光源的垂直位置。
使用該腳本，我們發現，當入射到第二個反射鏡表面時，光線的y坐標是y=11mm。同樣我們知道該反射鏡的sa值是17mm，則孔徑有如下設定：

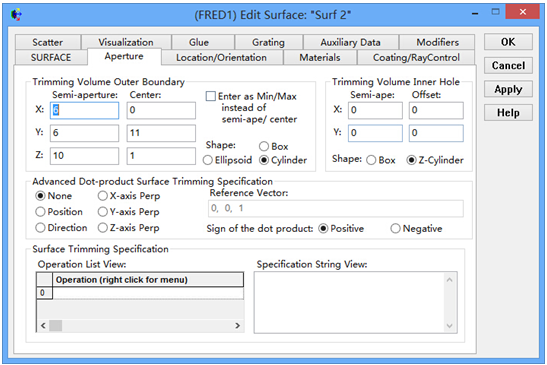

圖17. 第二個表面反射鏡的孔徑設置
當改變腳本的第26行為adv.stopSurfID = mirror_3，并遵循以上的過程，第三個反射鏡的位置和形狀就確定了。計算得到Y(jié)方向的偏移-6.4mm。
在像平面添加一個Plane Element Primitive和Analysis Surface后，系統建模就完成了。

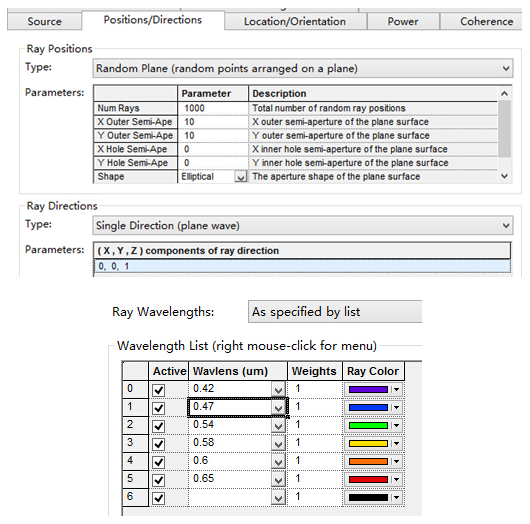

執行光線追跡的光源定義為由1000條隨機定位的網格，分布在x和y均為10mm的半孔徑內，均勻分布的波長范圍是420nm-650nm。
圖18. 光源的設定

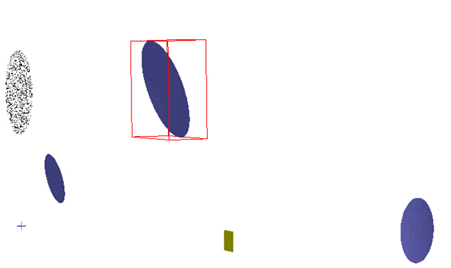

圖19. 在可視化視圖中完整的光學系統

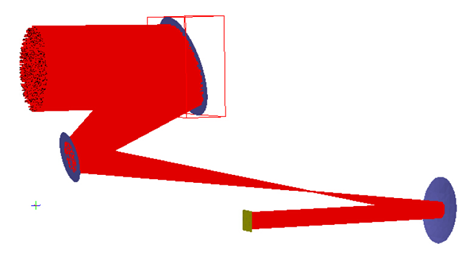

圖 20. 光線追跡渲染
在像平面繪制的位置點圖表明有+/- 2mm的擴展，因此證實了這是一個5倍望遠系統的規格要求。

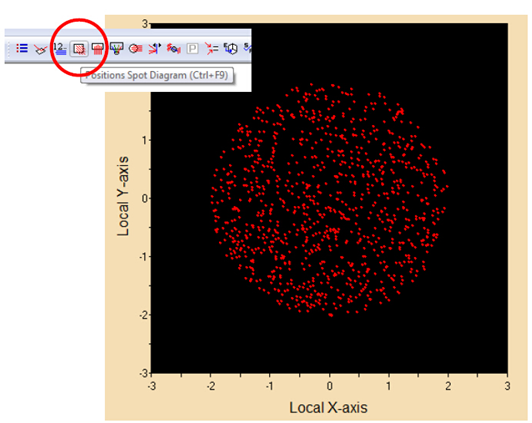

圖21. 位置點列圖顯示像平面的尺寸是光源的尺寸的1/5。
備注：
1. Modern Lens Design: A Resource Manual中的參考來源 |
