4. 結論
詳細的阿帕奇望遠鏡模型是從CAD 模型中發展出來的。在附加不同的組件以及散射模型性質之后，我們重現了望遠鏡拍攝的針孔圖像，所以就驗證了模型有效性。
現有系統的PST 基線在望遠鏡窄縫面上幾乎沒有隨離軸角度的下降。這是由于，(1)焦面有一個大的，沒有阻擋的視野，可以看到Nasmyth 反射鏡和鏡室，主鏡室，Nasmyth 鏡室上方的擋板，(2)望遠鏡在窄縫平面上比較大的角度范圍內有相對為遮擋的照明，以及(3) 次要和Nasmyth 擋板沒有封裝。這些結構產生了一系列的一級散射路徑，可以直接照射到焦面上。

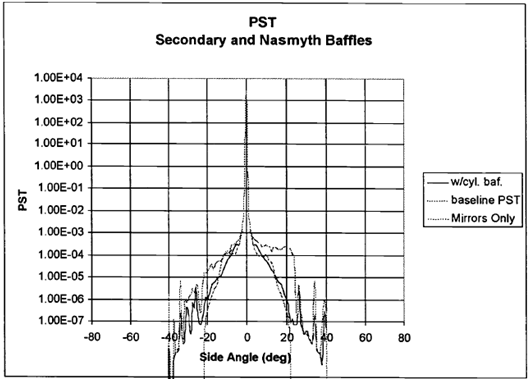

圖21

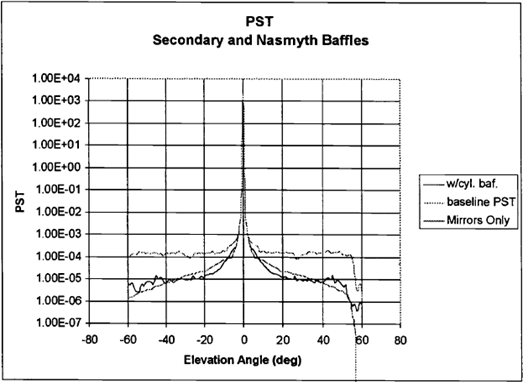

圖22
我們減少雜散光的方法是分別解決每個問題。為了減少焦面的FOV，我們提出在主鏡室上增加一個簡單的環狀擋板。為了減少望遠鏡的照明，我們提出安裝有狹縫的風擋，這導致了PST 的戲劇性的下降。我們同時分析了北和南側的主支架的包裹，這在實踐中的操作性不好，效果也不好，由于黑面也會散射。最后我們提議用封閉的次要Nasmyth 擋板來替換環形圈和支撐立方體。在擋板有低光學散射時，PST 能下降大概3倍。通過這些改動，很重大的性能提升是有可能的。
這里的分析嚴重依賴于有一個完整的望遠鏡/裝置/封裝系統的模型，能夠用來進行雜散光計算。注意采用雜散光控制中的最佳實踐或者“第一規則”，可能能夠提升系統的性能。但是，系統的全面提升，通過基于建模的方法能最好地實現，基于建模的方法能夠提供必要的工具來理解系統性能表現和系統改動實驗。使用基于模型的方法能夠得到量化的系統性能表現，然后最先消除最嚴重的雜散光問題。當這些問題的解決方法已經找到，其它消除雜散光的方法自動就顯現出來，可以依次處理。雜散光消除和系統性能的提高，值得使用軟件工具和這里提供的方法來認真地解決，不管是在對于設計的初始階段，還是對于成熟的使用中的設備。
5. 參考文獻
1. D. W. Bergener, S. M. Pompea, D. F. Shepard, and R.P. Breault, "Stray Light Rejection Performance of SIRTF: A Comparison", Proceedings ofthe SPIE: Stray RadiationlV., 511 (1984) 64.
2. M. Pompea, J. E. Mentzell, and W. E. Siegmund, "AStray Light Analysis ofthe Sloan Digital Sky Survey Telescope", Proceedings ofthe SPIE: Stray Light IV,1753 (1993).
3. S. M. Pompea, "The Management of Stray RadiationIssues in Space Optical Systems", Space Science Reviews, 74: 181-193, (1995).
4. S. M. Pompea, "Stray Radiation Issues inAstronomical Systems with Adaptive Optics", Adaptive
Optics for Astronomy, Kiuwer Academic Publishers,1995.
5. S. M. Pompea, "Advances in the Stray Light Analysis of Astronomical Telescope Systems", Proceedings of the SPIE: Optical Telescopes of Today and Tomorrow: Following in the Direction of Tycho Brahe, A.Arneberg, Editor, 2871, 193-195, (1997).
6. McCall, R. L. Sinclair, S. M. Pompea, and R. P.Breault, "Spectrally Selective Surfaces for Ground and Space-Based Instrumentation: Support for a ResourceBase",Proceedings ofthe SPIE: Space Astronomical Telescopes andlnstruments II, 1945 (1993).
7. H. C. P. McCall, S. M. Pompea, R. P. Breault, and N. L. Regens, "Reviews ofBlack Surfaces",
Proceedings ofthe SPIE: StrayLightlV, 1753 (1993). Reprinted in SelectedPapers on Cryogenic Optical Systems, Gerald R. Pruitt, Editor, SPIE Milestone Series,1994.
8. S. M. Pompea and R. P. Breault, [Invited chapter]"Optical Black Surfaces", in Handbook of Optics, 2nd edition, Optical Society of America, 2000.
9. Spyak, P., Wolfe, W., "Scatter from particulatecontaminated mirrors. part 4: properties of scatter from dust for visible to far-infrared wavelengths", Optical Engineering, Vol. 31, No. 8, August 1992, pp.1775-1784.
