Light Emitting Diodes (LEDs) 是當今幾乎應用于各種照明領域的主要光源。包括汽車照明，商業和住宅照明，消費類電子產品，醫學，機器視覺，信號燈和顯示應用. FRED 完全能夠建構LED的任何一種特性,包括光譜，能量和發射角度特性. 外加 FRED的性能通過簡單設定在每一方向數目和間隔實現LEDs陣列，這使得FRED成為一款完美的可以分析系統中每一顆LED性能的產品。

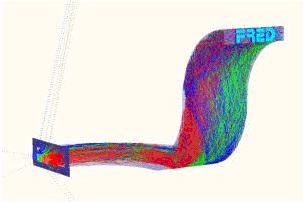

RGB 三基色LED入射到入口為矩形出口帶有FRED
字樣的的曲線導光管
LED照明:
1、反光罩設計分析：
在FRED的實體顯示視窗很強調兩種要求：
① 眼見為憑
② What you see is what you get
我們相信一套好的光學引擎必須先有好的視窗介面，因為視覺效果是最直觀的感受，所以FRED強調物件建構的視覺效果。

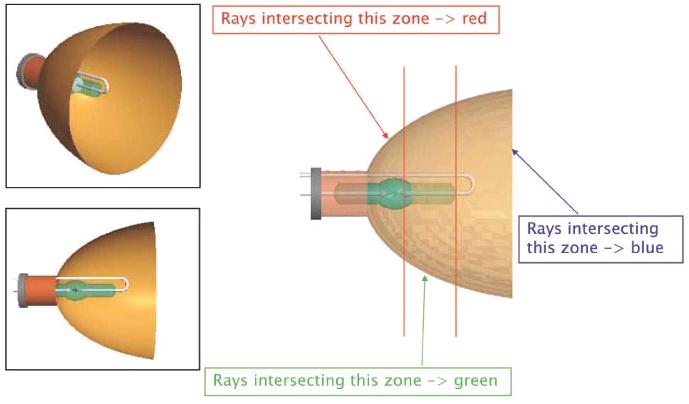

范例：(一)ARC燈泡的范例

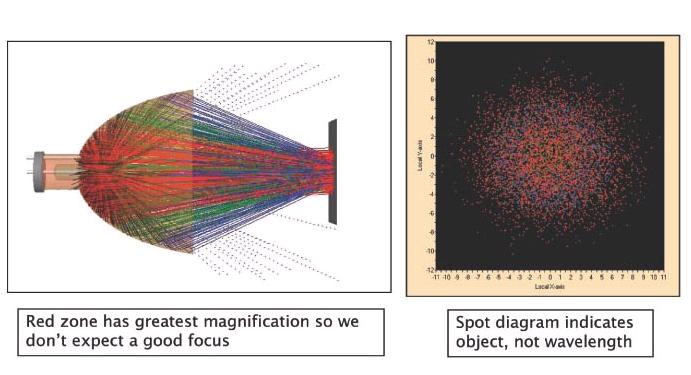

在FRED之中可以建立一個ARC燈泡及反射罩，分析出光射到量測面是否有達到要求的亮度，如下所示
如沒有達到所要之亮度，可隨時的改變反射罩，以達到所要的亮度，而且在FRED的光線，可以隨你所需要而更改顏色，使你更容易的區別出光線的信息。
范例：（二）反射罩優化設計案例
FRED Optimum等級版本包含了內置的混合優化模塊，并且擁有利用當今高性能多CPU系統來加速光線追跡的能力。
為什么FRED Optimum的混合優化不同于透鏡設計軟件的優化？FRED的新混合全面優化運算是非序列性的。允許多重目標，擁有fractional weighting性能以連接變量和利用多種內置優化函數，加上用戶自定義scripted優化函數可以應對非常任務�；旌线\算擁有對在FRED中直接建的（如上圖）或者從CAD軟件中導入的NURBS表面進行全面優化的能力。優化方案給了用戶完全控制變量，優化函數和優化運算（1D or Downhill Simplex）以解決艱苦的照明設計問題。
誰應該用我們的FRED Optimum版本呢？任何人在他們的光學工程工作中都需要優化。這包括照明工程師，需要優化的LED系統、反射罩系統、導光管的耦合效率、背光系統，并且光學設計師需要進行非序列性優化，特別在他們系統模型中還需要形狀不常見的光學元件時。

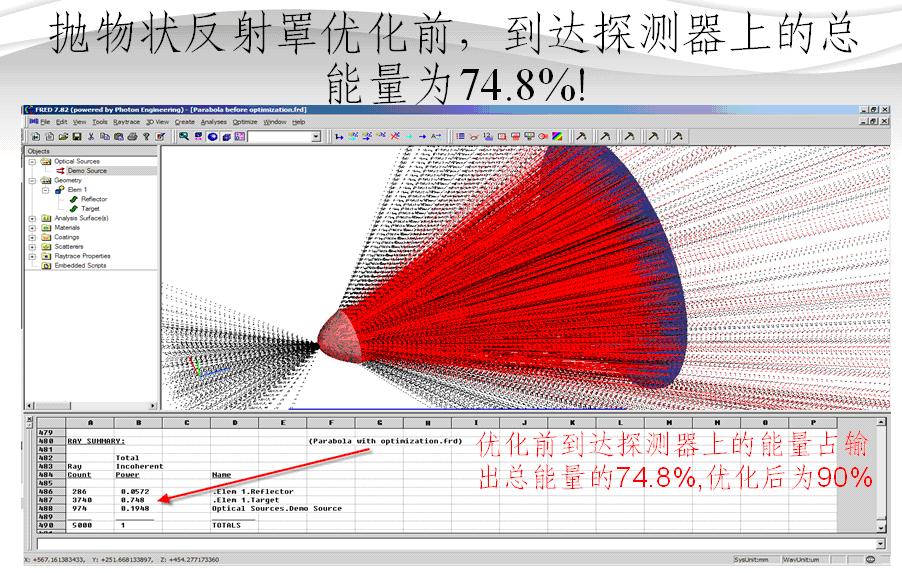

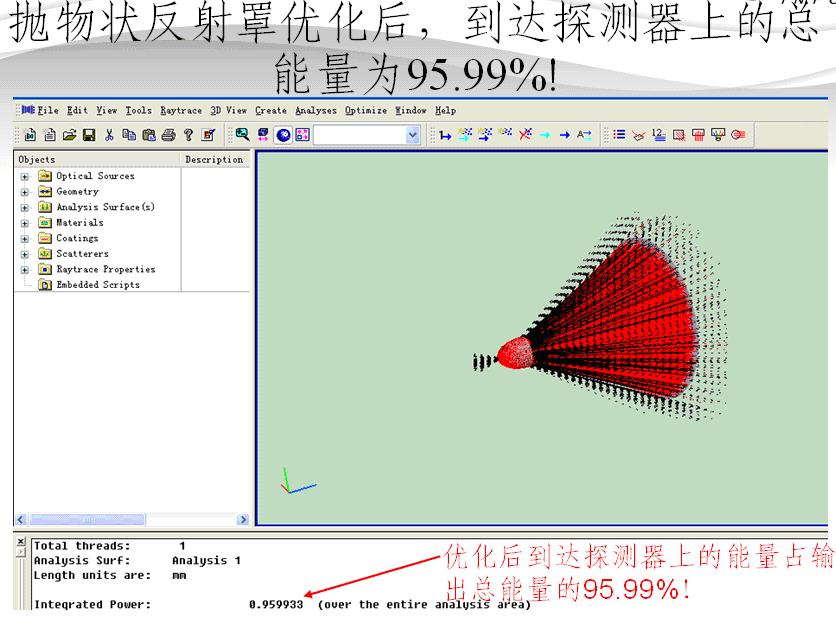

設定反射罩conic constant，光源位置等變量，利用內置優化功能進行優化

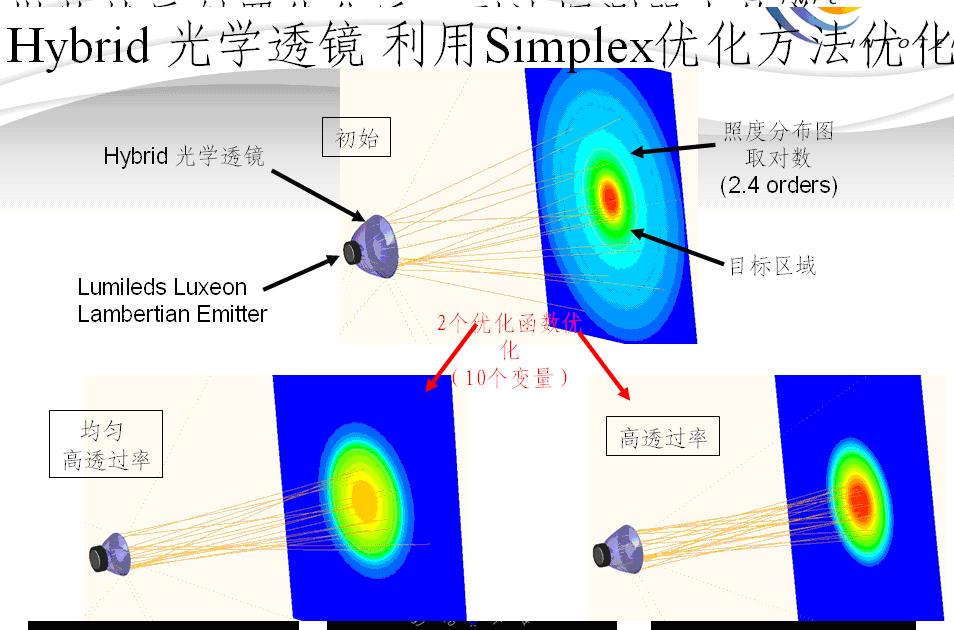

2、LED LENS優化設計：

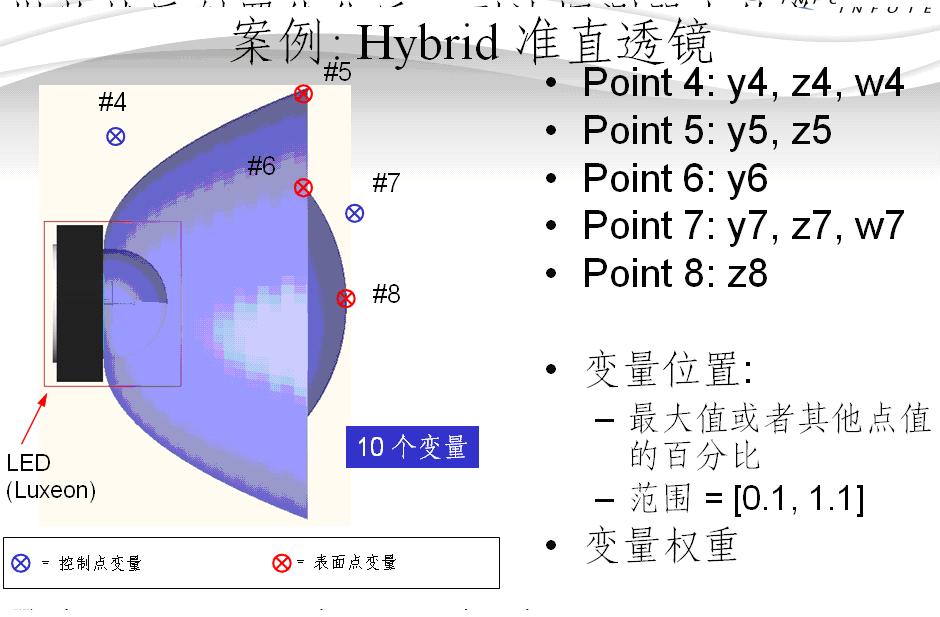

設定10個變量

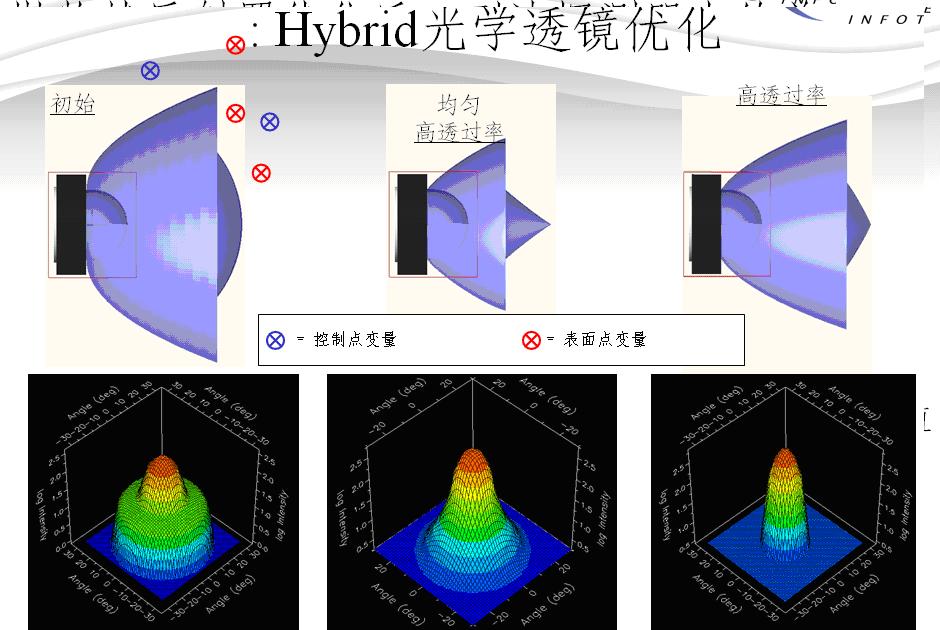

采用優化函數（均勻并高透過率、高透過率兩種優化函數）進行評價，得到兩種結果
3、Color Image 能力:
每個波長有一種顏色和權重. FRED里面內置有一個設定連續波長和權重的工具。這個工具還可以綜合分析在系統中分析設定的顏色計算。下面圖中是FRED中的color image計算后在實際表面顯示出來的效果. 兩個系統所示，一個綠色和一個藍色LED在表面上結合后的效果。另外一幅為三顆LED混光后的效果圖.
|
