序列性/非序列性光線追跡（Sequential/Non-sequential Raytracin

時間:2011-08-25 09:33來源:訊技光電作者: 技術部點擊:次打印

在FRED中主要的光線追跡方式是非序列性光線追跡（Non-sequential Raytracing）;這就是說，F(xiàn)RED這種追跡方式?jīng)Q定了基于系統幾何模型和一定參數的光線的傳播軌跡.(非序列性光線追跡有時被稱作為“物理”光線追跡，因為光線遵循物理軌跡而不是按照事先設定好的順序予以約束)

非序列性光線追跡在一些應用領域是非常有用的，比如照明系統領域，這里的光線在到達分析面前要經過多次的反射罩或者積分器反射。舉個例子，DMD（digital mirror device）.這種追跡方式對于光線光學和通訊應用也是非常有用，光線在傳輸時將發生成千上萬次反射。而且非序列性光線追跡在檢查序列性系統中是否存在“不經意”的泄漏路徑或者阻塞型路徑也是很有意義。

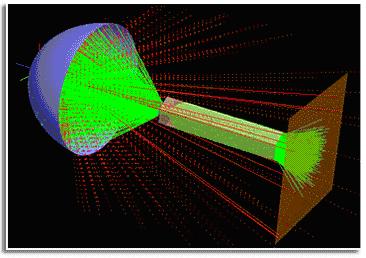

非序列性光線追跡通過反射罩和積分器（紅色光線為未經過反射罩反射）

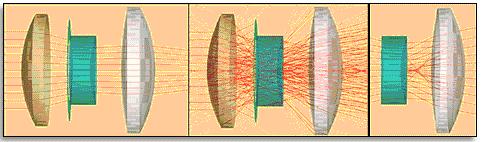

左圖中為三片式系統的序列性光線追跡

中間為三片式系統的非序列性光線追跡

右圖為用戶自定義序列性路徑闡述了在兩鏡面之間的焦散情形

用戶可以指定序列性和序列性/非序列性混合光路中的面數并且可以改變面到面之間的默認的行為（reflection, transmission, absorption）

FRED還提供了一系列非常廣泛有用的光線控制來執行在光線追跡時和光線追跡后的光線處理。這些控制允許用戶進行如下操作：

※允許/不允許反射，透射，全反射光線

※應用相對/絕對的光通量閾值

※反方向光線追跡

※重新光路繪出

※通過一個面后的透射，反射，衍射或者散射光線顏色設定
