在FRED的CD上，除了有一步一步主題案例教學的文件外，還有許多已完成的參考范例。還有一些主題案例的技術文章，可協助您分析及建構主題案例。無論是簡易或是復雜的成像與非成像系統架構，F(xiàn)RED都可以準確的建構及分析，在技術文章中都有很詳細的介紹。
生物醫學-包含兩個主題

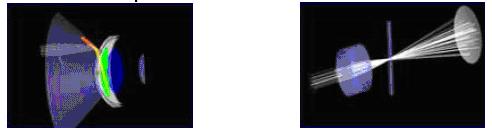

 前房隅角鏡(Gonioscopy)是用于照明與成像系統下，人眼前房角的檢查透鏡。
雷射經生物之微血管后，生物流體的分析系統。
關鍵詞：繞射、反射、吸收、傳輸、消散、熒光、容量放射器、光譜、單色、平行光、焦點、雷射、極化、色散作用、反射性、發光、虹膜、角膜、前房隅角透鏡、探測器、斑點圖、非球面表面、照明、散射光、雜散光、鬼影反射、成像、信號分析、折迭鏡子…等。
Key Words: Diffraction, Reflection, Absorption, Transmission, Scatter, Fluorescence, Volume emitters, Spectral, Monochromatic, Collimated beam, Focus, Laser, Polarization, Dispersion, Reflectivity, Irradiance, Iris, Cornea, Gonioscopy lens, Detector plane, Spots diagrams, Aspheric surfaces, Illumination, Scattered light, Stray light, Ghost reflection, Imaging, and Signal analysis, Fold mirror .
數字投影機范例
投影機照明系統之弧光光源光學設計與分析，及成像系統到成像面是分析與設計。而投影機這個系統包含了照明設計、微機電設計、成像設計、極化分析、色彩分析及設計、散射光分析以及光機系統的設計及分析。
關鍵詞：電漿、水銀弧燈、空間光調制器、成像系統、微機電、極化、波長、入射角、高斯、柵格偏振鏡、列陣、CIE 顏色、二向色性的鍍膜、散射、反射、折射、穿透、衍射、雜散光、CAD 模型、發光圖、照度圖、橢圓反射器、非球面透鏡、空齊性(與空間分布無關)、積分柱、數字Micromirror 設備或DMD、LCD、LCoS 面板、液晶、照度面。
Key Words: Plasma, Mercury arc lamp, Spatial light modulator, Imaging system, MEMS, Polarization, Wavelength, Angle of incidence, Gaussian, Grid polarizers, Arrays, CIE color, Dichroic coatings, Scatter, Reflection, Refraction, Transmission, Diffraction, Stray light, CAD models, Radiance, Irradiance pattern, Elliptical reflector, Aspheric lenses, Spatial homogenization, Integrating rods, Digital Micromirror Device or DMD, LCD, LCoS panel, Liquid crystal, Illumination plane .
內視鏡與導光管
利用FRED的照明設計，來驗證醫學及顯示系統上之導光管，可對光線進行改變方向之特性。
干涉量測系統

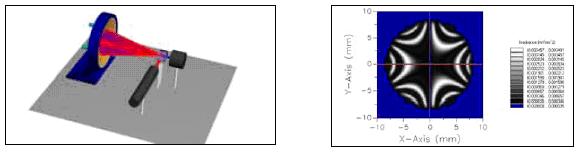

這個范例是同調光(Coherent)傳遞及干涉量測系統的仿真，可以由FRED的軟件分析出光的傳遞過程，分光(分出參考光)、以及分析一個同調光的干涉圖形，而FRED中的光源，也可以設定為高斯光束分布、同調光、極化特性，使光源更符合實際的雷射光。
關鍵詞：同調、高斯光束、極化、干涉儀、波前、光強度擴散函數、干涉條紋圖、立體分光鏡、雷射、薄膜、鍍膜、鏡子、棱鏡。
Key Words: Coherent, Gaussian beam, Polarization, Interferometer, Wavefront, Irradiance spread function, Fringe pattern, Cube beamsplitter, Laser, Thin films, Coatings, Mirrors, Prisms .

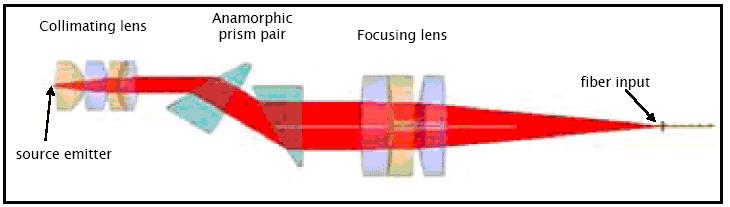

此雷射二極管案例是利用FRED來模擬出二極管輸出、傳遞同調光、光纖耦合效率計算，這個系統包含了雷射二極管光源、平行透鏡、雙歪斜棱鏡、聚焦透鏡、光纖輸入面。
關鍵詞：雷射二極管、光纖耦合、平行透鏡、同調光、高斯光束、波長、遠場分布、散光、楔形棱鏡、焦距、光照度、光通量分布、優化。
Key Words: Laser diode, Fiber coupling, Collimating lens, Coherent rays, Gaussian beam, Wavelengths, Far-field distribution, Astigmatism, Wedge prisms, Focal length, Irradiance, Flux distribution, Optimization .
分光儀

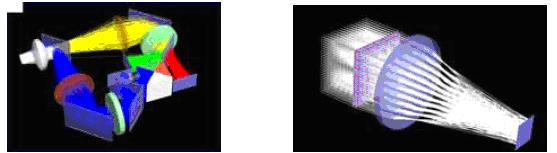

在這一份數據中，可教導您如何利用FRED來建構、分析全像光柵分光儀(Holographic Grating Spectrometer)，您可以設定出一個多波長的發光源，來進行一個范例的仿真及分析。
雜散光計算
|
