嚴格分析和設計抗反射蛾眼結構

摘要




對于許多光學應用來說，抑制元件表面的反射是一個引人關注的問題。一種非常有趣的控制表面反射的方法是使用抗反射納米和微米結構，這些結構受到自然界（如蛾眼）的啟發。這些結構的特征尺寸處于亞波長領域，具有獨特的波長和角度依賴性質。本文介紹了在VirtualLab Fusion中分析和設計確定性抗反射結構的方法。

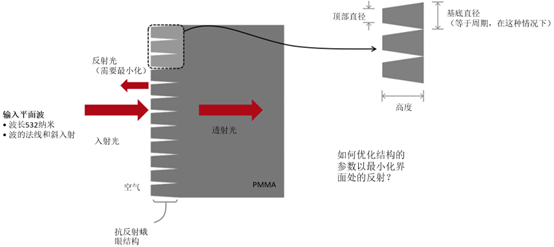

設計任務

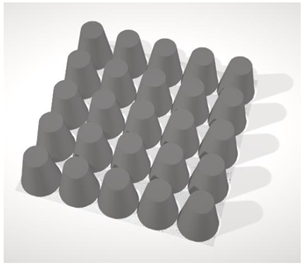

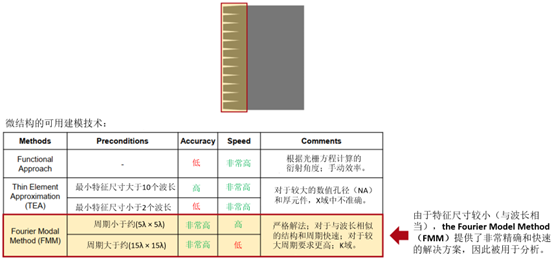

連接建模技術：蛾眼結構

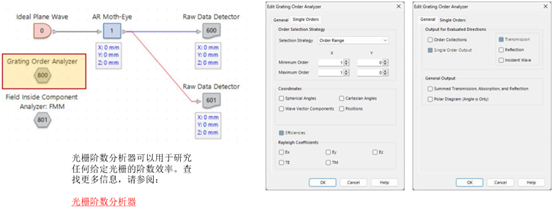

光柵階數分析器





元件內場分析器：FMM

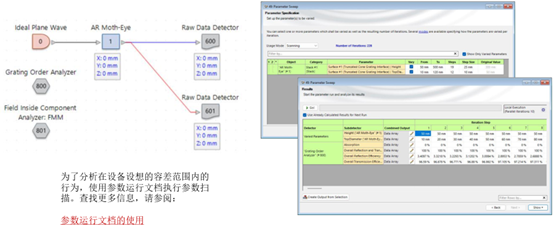

參數運行





參數優化





模擬結果

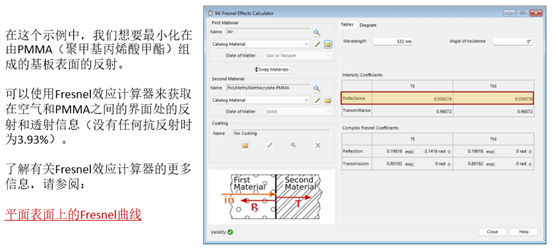

通過計算器進行參考測量

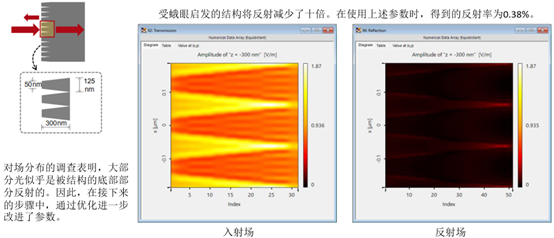

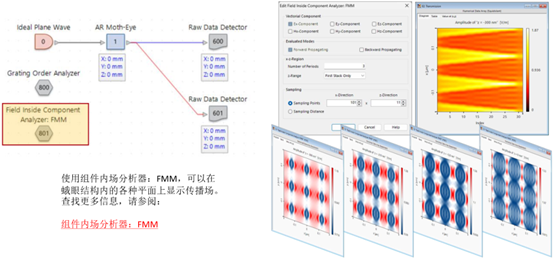

結構內的場

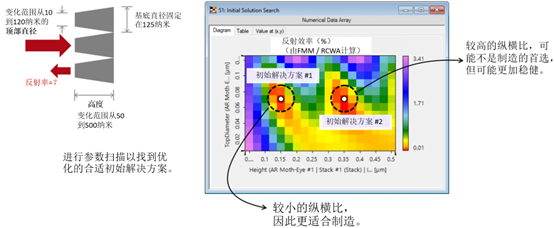

在參數空間中掃描以獲取初始解決方案

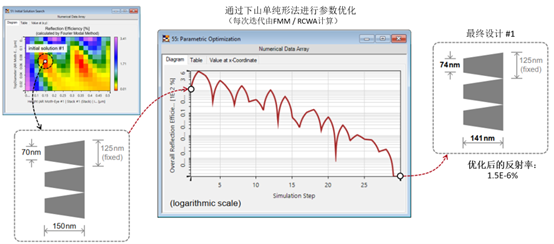

初始解決方案 #1 的參數優化

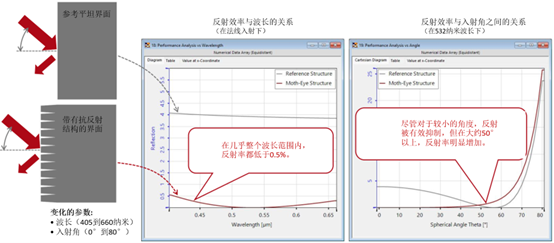

最終設計 #1 的性能分析

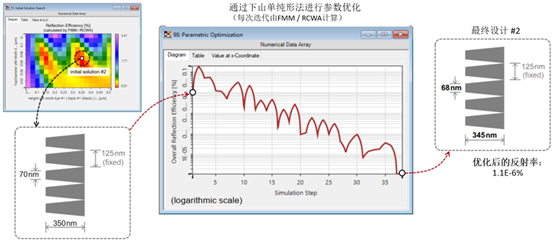

初始解決方案 #2 的參數優化

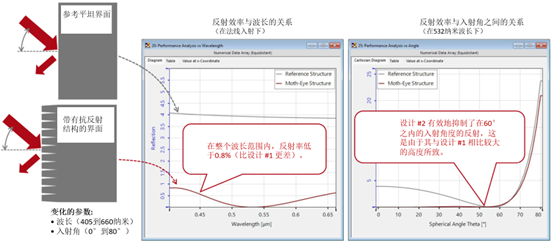

最終設計 #2 的性能分析
